奥迪品牌S系列金属质感立体车标结构

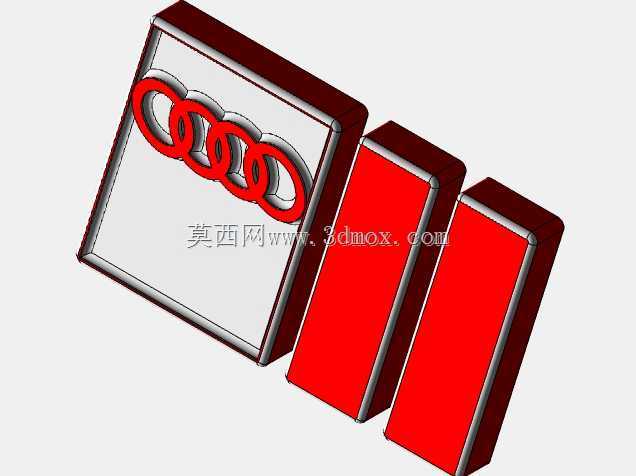

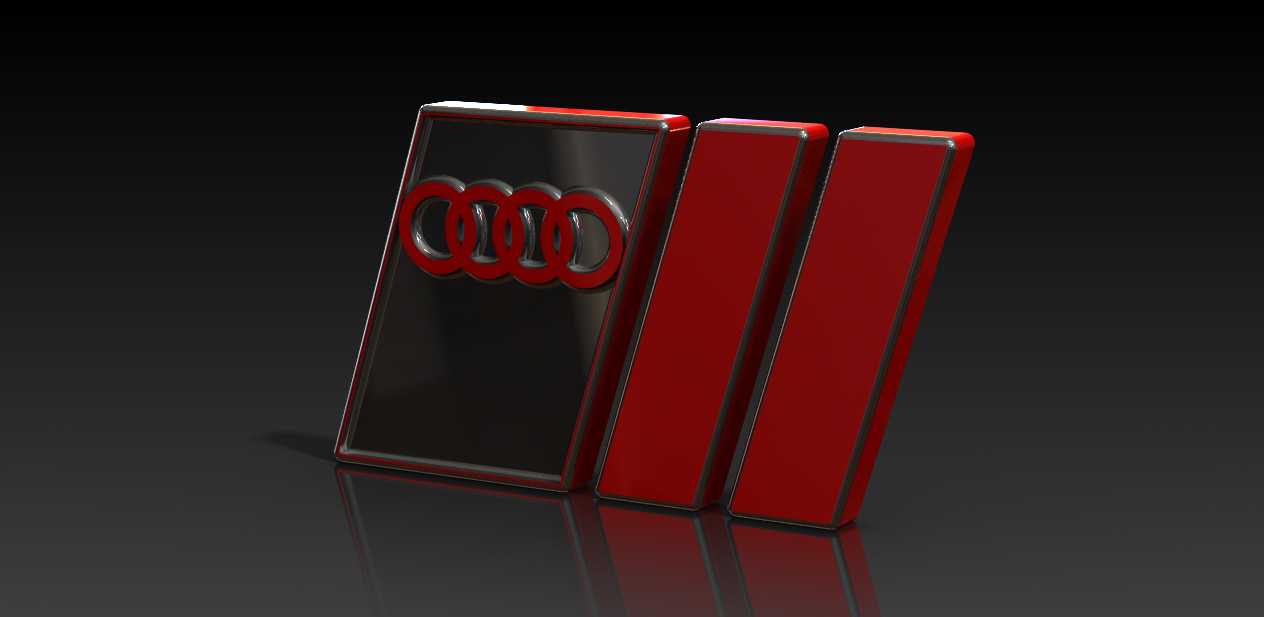

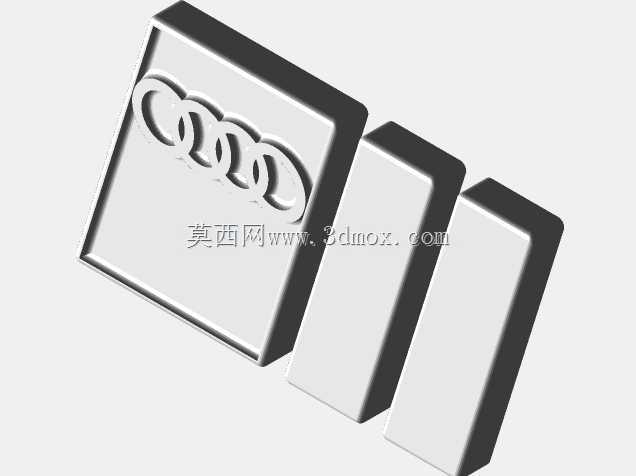

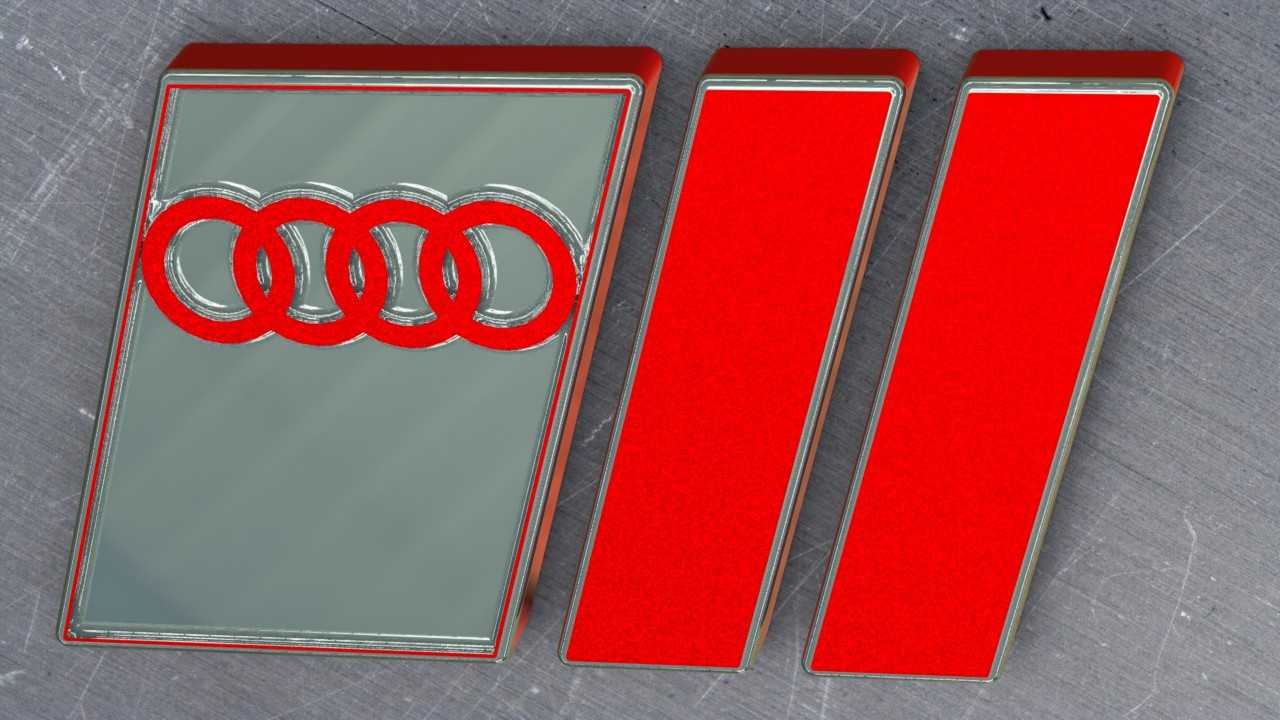

该立体标识结构主要应用于乘用车辆前脸格栅、尾门、侧裙等品牌识别位置，也可适配线下品牌展厅展陈、汽车文化周边摆件的实体制作场景，核心作用是完成品牌视觉符号的精准传递，同时兼顾不同安装场景下的结构适配性。从结构设计逻辑来看，整体采用分体式组合构型，左侧标识承载板做了边缘倒圆角处理，板体厚度控制在8mm区间，表面预留了四环标识的嵌入式安装槽，槽深2mm，四环标识嵌入后与承载板表面齐平，避免凸起结构在车辆行驶过程中积灰、被剐蹭的问题；右侧搭配两块等尺寸的平行装饰立板，立板宽度与左侧承载板保持一致，厚度同样为8mm，三块板体之间预留12mm的均匀间隙，既保证视觉上的层次感，也避免间隙过小导致的清洁死角问题。安装边界方面，整体结构的横向总宽度控制在180mm，纵向总高度为120mm，安装基面预留3个M3规格的内螺纹孔，分别位于左侧承载板背部中心、右侧两块立板的背部中心位置，螺纹孔深度为5mm，适配车辆外饰件常规的卡扣+螺丝组合固定方式，安装时不需要对原车安装位做额外扩孔或裁切，匹配现有车型的车标安装点位公差要求。材质适配层面，结构设计时预留了不同工艺的实现余量，若采用ABS注塑工艺，板体背面可做均匀的1mm厚度加强筋，筋条间距控制在15mm，避免大平面注塑件出现缩痕、翘曲变形问题；若采用金属冲压+抛光工艺，边缘位置预留0.5mm的抛光余量，保证边缘R角的顺滑度，不会出现割手的锐边。标识本身的四环结构做了等比例还原，每一个圆环的截面直径为10mm，四环之间的套接重叠量严格按照品牌视觉规范设定，重叠区域做了平滑的曲面过渡，不存在结构干涉问题，渲染呈现的金属镀铬质感对应实际生产中的镀铬层厚度要求，镀层厚度控制在0.03mm，既保证金属光泽的持久性，也不会因为镀层过厚导致四环套接处出现尺寸超差。在实际装车场景下，结构的迎风面做了微小的1°倾斜角度，能够降低车辆高速行驶时的风阻系数，同时减少雨水、灰尘在标识表面的附着，倾斜角度的设定不会影响品牌标识的正面视觉识别效果，人眼在常规观察距离下无法感知到角度倾斜。针对展陈摆件的应用场景，结构底部预留了10mm见方的底座安装位，可直接插接配套的亚克力或金属底座，不需要额外做结构改装，立板与承载板的底部平面度控制在0.1mm以内，放置在平面上不会出现晃动问题。结构设计过程中对所有的曲面做了曲率连续检查，相邻曲面之间的G2连续保证后续不管是做数控加工还是3D打印，都不会出现棱线、台阶等表面缺陷，所有的装配位置都做了公差配合计算，标识与承载板的安装槽采用H7/h6的间隙配合，装配后不会出现松动、异响问题，能够适应车辆行驶过程中的振动、高低温交变等复杂工况，不会因为长期使用出现标识脱落、变形等问题。
