压力容器用标准碟形封头结构设计

在承压类设备的结构设计体系中，碟形端作为压力容器的核心承压封闭部件，广泛应用于石油化工储运罐体、食品医药灭菌釜、工业压缩空气缓冲罐、中小型反应设备的端部封合场景，是保障容器承压稳定性、避免介质泄漏的关键结构件。不同于椭圆形封头的连续曲面受力特性，碟形端采用三区段复合曲面构型，由顶部球面区、过渡折边区、直边段三个部分衔接构成，这种构型的设计初衷，是在满足承压强度要求的前提下，降低曲面成型的加工难度，尤其适配中小批量、非超大直径的容器生产场景，相比整锻成型的半球形封头，冲压成型的碟形端加工成本更低、生产周期更短，在中低压压力容器领域的应用占比逐年提升。

从实际工程应用的受力逻辑来看，碟形端的应力分布存在明显的区段差异：顶部球面区域主要承受均匀的薄膜应力，受力状态相对稳定，而过渡折边区作为球面与直边段的衔接位置，存在曲率突变带来的边缘应力，这一区域是结构强度校核的核心关注点，设计过程中需要严格控制过渡区的曲率半径，避免曲率过小导致局部应力集中，引发承压工况下的结构失效。直边段的设计作用则是为了降低封头与筒体焊接连接时的附加应力，避免焊缝直接落在曲面应力突变区域，同时为焊接装配提供定位基准，直边段的长度需要匹配对应筒体的壁厚、焊接坡口形式，保证装配时端面贴合度符合焊接工艺要求，减少焊接变形带来的形位公差超差问题。

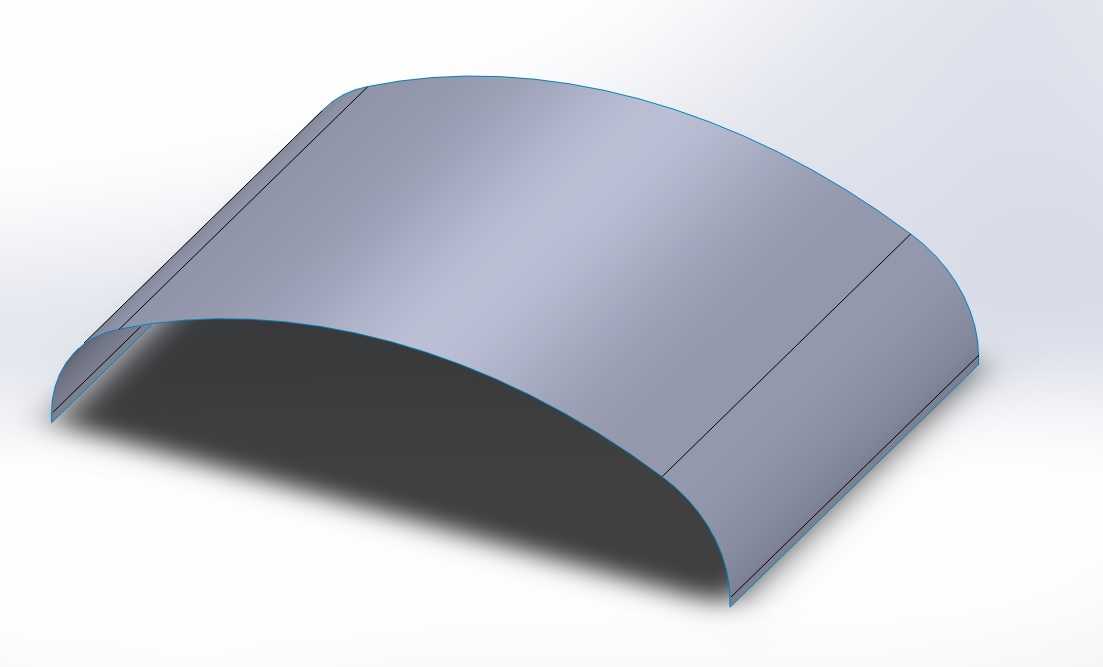

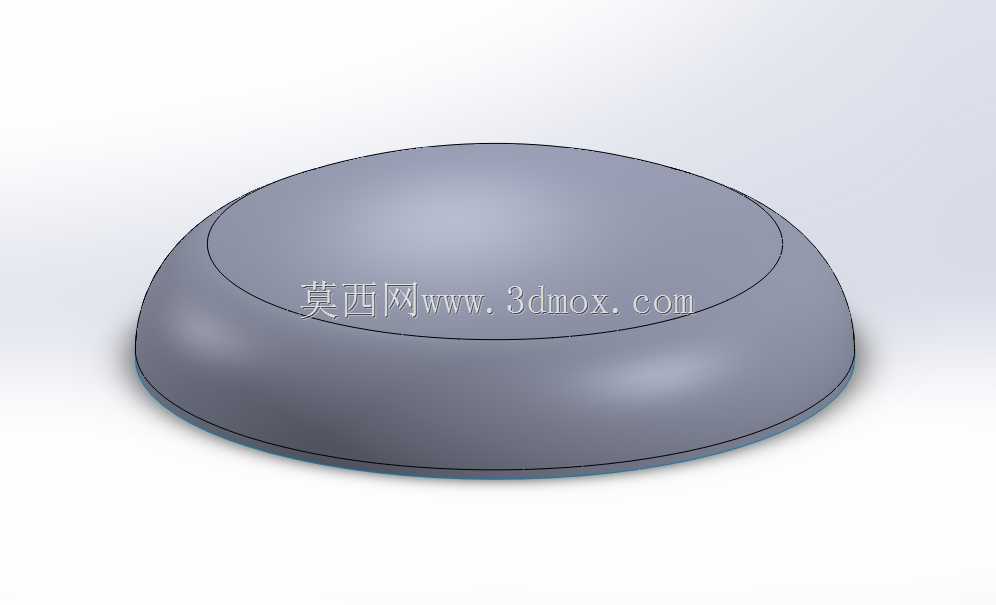

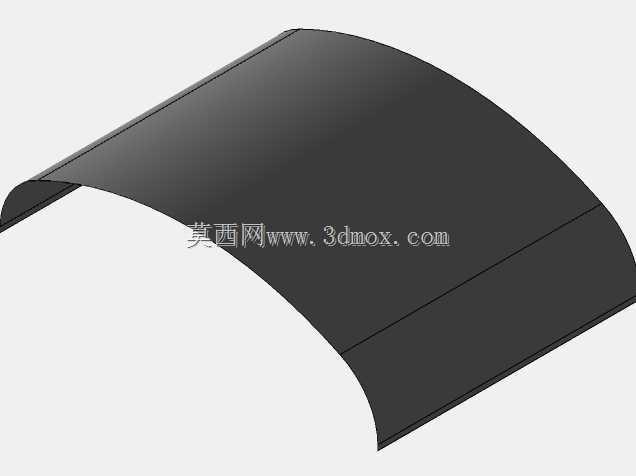

在三维建模的结构处理上，碟形端的曲面构建需要严格遵循曲面衔接的相切约束，顶部球面与过渡环面之间必须保证G1连续，避免曲面出现棱线、褶皱等缺陷，否则不仅会导致后续冲压成型时出现应力开裂隐患，还会在有限元受力分析时出现应力奇异点，影响强度校核结果的准确性。建模过程中需要重点关注曲面的壁厚均匀性控制，由于碟形端多采用钢板冲压成型，实际生产中过渡折边区会存在一定的壁厚减薄，因此建模阶段的曲面偏移需要预留合理的成型减薄量，保证成品部件的最小壁厚满足承压强度计算要求。

从安装适配的边界条件来看，碟形端的直边段外径需要与对接筒体的外径保持严格一致，直径公差需要符合承压设备的装配公差要求，端面的平面度需要控制在焊接工艺允许的范围内，避免组对时出现错边量超标的问题，影响焊接接头的探伤合格率。对于需要在封头上开设接管口、人孔、仪表安装座的应用场景，开孔位置需要优先避开过渡折边区的应力集中带，尽量选择顶部球面的低应力区域，开孔周边需要根据开孔直径、容器设计压力做补强结构处理，避免开孔削弱结构整体强度。

在不同的应用场景下，碟形端的参数选型存在明显差异：用于常温常压储水罐的碟形端，过渡区曲率半径可选取较大值，降低成型难度；用于中压蒸汽缓冲罐的碟形端，则需要适当减小过渡区曲率半径，提升结构整体承压能力，同时匹配更高要求的壁厚设计；用于食品卫生级容器的碟形端，曲面衔接处需要做更大的圆角过渡，避免清洁死角，满足卫生级设备的易清洁要求。实际选型过程中，需要结合容器的设计压力、工作温度、储存介质特性、焊接工艺条件综合确定各部分的尺寸参数，不能直接套用通用参数，避免出现结构强度冗余过大造成材料浪费，或是强度不足带来安全隐患的问题。

从结构优化的角度来看，碟形端的设计需要平衡成型工艺性与受力合理性，部分设计中会在过渡折边区的外侧设置环形加强筋，在不增加整体壁厚的前提下提升结构的抗失稳能力，这种优化方式尤其适用于大直径、薄壁的低压容器场景，能够有效降低设备整体重量，控制生产成本。需要注意的是，碟形端与筒体连接的角接接头需要采用全焊透结构，根据容器的压力等级选择对应的焊接坡口形式，焊后需要对焊缝区域做无损检测，确保焊接接头的质量符合承压设备的相关标准要求，避免运行过程中焊缝位置出现泄漏、开裂等故障。
