儿童沙滩玩沙套装塑料工具结构设计

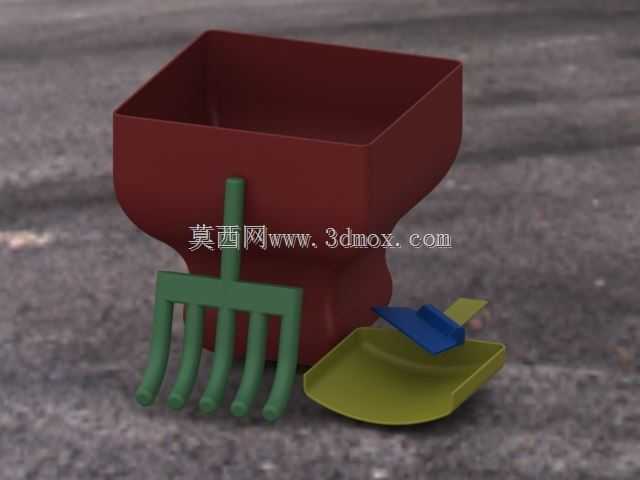

这套玩沙工具的结构设计，首先围绕户外沙池、海滨浴场、亲子乐园沙坑这类高频使用场景展开，所有部件的握持边界都适配3-8岁儿童的手掌抓握尺寸，避免出现成人化的大尺寸握柄导致儿童抓握发力不当的问题。沙桶作为整套工具的核心盛具，采用上宽下窄的方斗形腔体结构，桶壁做了1.5度的脱模斜度，既满足注塑生产的脱模要求，也能在盛装湿沙后顺利倒扣脱模成型沙块，桶口边缘做了整圈加厚的卷边结构，提升桶口的抗形变能力，避免儿童按压桶口或者磕碰时出现桶口开裂的问题，桶身下部做了内收的过渡弧面，既减少盛装沙土时的材料用量，也能在倒扣时减少桶壁与沙体的接触面积，降低脱模阻力。沙耙的结构设计重点考虑耙齿的受力特性，五根耙齿采用等距排布的圆弧过渡结构，每根耙齿从与耙柄连接的根部到齿尖做均匀的壁厚递减，根部壁厚3毫米，齿尖壁厚2毫米，既保证耙齿梳理沙面时的结构强度，避免耙齿受侧向力弯折，也能减少齿尖的材料冗余，耙柄与耙头的连接位置做了十字形的加强筋结构，分散儿童按压耙柄时的应力，避免连接位置出现断裂。沙铲的铲面采用浅弧面的盛沙结构，铲边做了0.5毫米的圆角钝化处理，避免锋利边缘划伤儿童皮肤，铲柄与铲面的连接位置做了渐变的过渡壁厚，从铲面的2.5毫米壁厚平滑过渡到铲柄的3毫米壁厚，减少注塑过程中的缩痕问题，同时提升握持位置的结构强度。配套的小沙模采用一体化的浅槽结构，槽体边缘做了外翻的唇边，方便儿童拿取按压，槽底做了细微的排气纹路，避免盛装湿沙倒扣时因为内部气压差导致沙型缺损。所有部件的最小壁厚统一控制在2毫米，既满足塑料注塑成型的工艺要求，避免出现充模不满、壁厚不均导致的翘曲问题，也能控制整套产品的整体重量，适配儿童的手臂发力范围，不会因为部件过重导致儿童使用时容易疲累。部件之间没有尖锐的棱角，所有外轮廓的转角都做了R2以上的圆角过渡，避免磕碰时造成划伤，各部件的尺寸边界都控制在儿童单手握持可操作的范围内，沙桶的容量设计兼顾盛沙量和倾倒难度，不会因为容量过大导致儿童无法独立提举倾倒，沙耙和沙铲的长度比例适配儿童蹲姿玩沙时的操作半径，不需要过度俯身就能完成铲沙、耙沙的动作，减少长时间玩沙的腰部负担。从结构可靠性角度，所有部件的连接位置都避免了应力集中的直角结构，受力位置都做了对应的加强处理，能够承受儿童正常使用过程中的按压、摔碰、弯折等常见受力场景，不会出现常规薄壳塑料玩具容易断裂的问题，同时壁厚的均匀设计也能提升注塑生产的良品率，减少生产过程中的变形、缺料等不良问题。整套工具的功能覆盖了盛沙、铲沙、耙沙、沙型压模等全套玩沙操作需求，各部件的功能边界清晰，同时可以搭配使用，比如用沙铲将沙土装入沙桶，用沙耙梳理沙面制作纹理，用小沙模压出特定造型的沙块，满足儿童玩沙过程中的各类操作需求。外形设计上没有多余的装饰结构，所有结构都服务于功能实现，既减少不必要的模具加工复杂度，也避免突出的装饰结构在使用过程中容易断裂脱落造成安全隐患，外表面的光滑曲面设计也方便使用后的清洁，沙土不容易附着在缝隙中，冲洗后可以快速晾干。
