便携随身带侧视窗立式饮水瓶结构设计

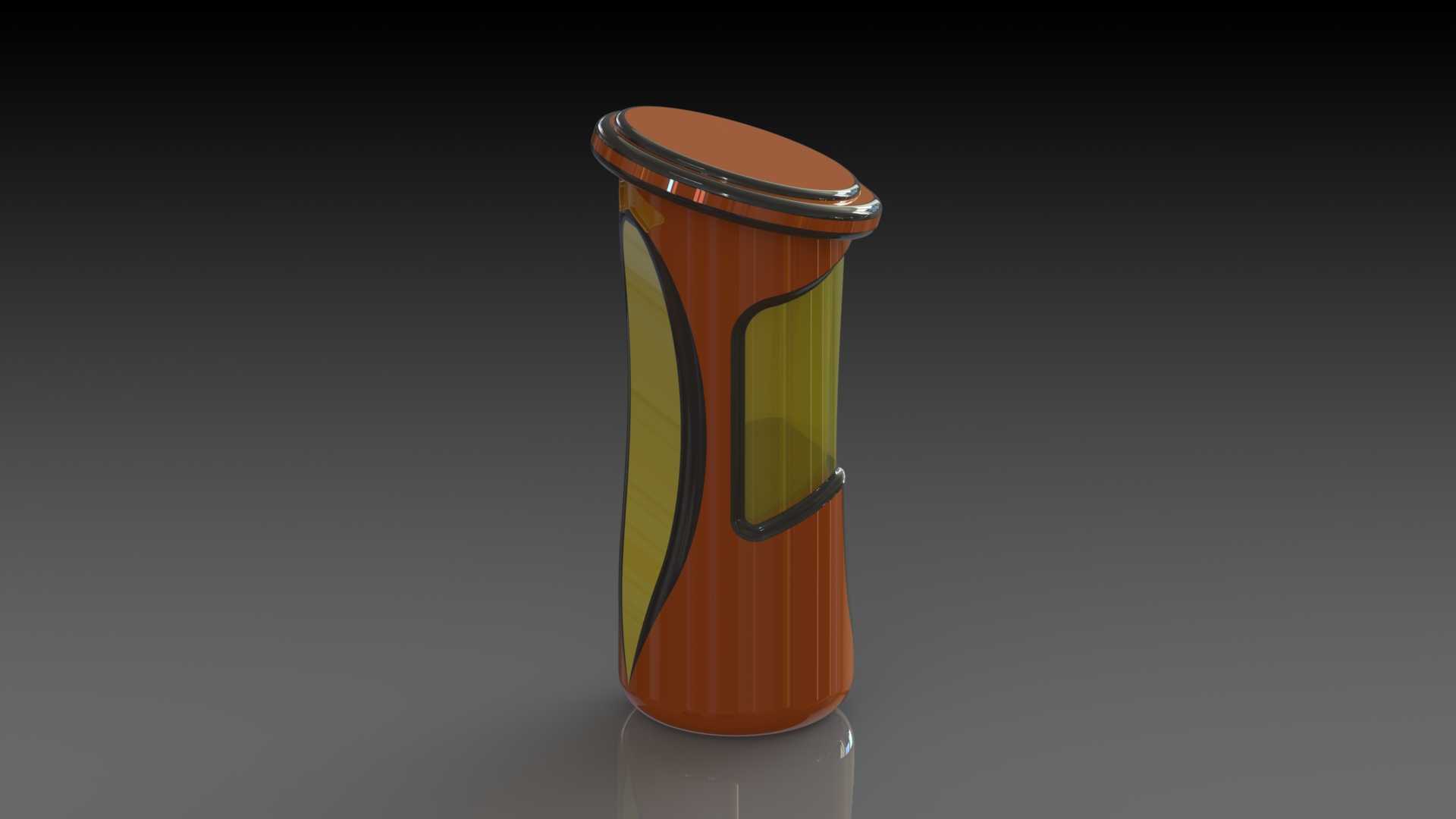

这款立式饮水容器的结构设计，首先围绕户外通勤、短途出行、办公桌面摆放等高频使用场景展开，日常使用中用户既需要容器具备足够的储水容量，又需要随时掌握内部剩余水量，同时还要兼顾单手握持的手感与放置时的稳定性，设计过程中没有采用常规圆柱形直筒的通用结构，而是在瓶身侧面做了内凹的握持曲面，刚好匹配成年人手掌自然弯曲的弧度，单手握持时手指能完全贴合凹陷区域，不会出现打滑脱手的情况。瓶身主体采用立式修长造型，整体高度控制在适合放入常规双肩包侧袋、车载杯架的尺寸范围内，底部做了加厚的平底结构，放置在光滑桌面时不会出现侧倾晃荡的问题，底部边缘做了小弧度的圆角过渡，避免日常挪动时剐蹭桌面涂层。瓶身侧面设置的长条透明视窗是核心功能结构，视窗采用内嵌式安装，和瓶身主体的衔接处做了密封止口结构，不需要额外加装密封胶圈就能实现防渗漏，视窗的长度覆盖了瓶身从最低水位到最高水位的全部区间，用户不需要打开瓶盖，从侧面就能直接看到内部剩余水量，避免外出时出现缺水未察觉的情况。瓶盖部分采用和瓶身同色系的椭圆造型，和瓶身上端的椭圆开口完全匹配，瓶盖边缘做了凸起的防滑筋，手上沾有少量水渍时也能轻松拧开，瓶盖和瓶身的连接采用多线螺纹结构，只需要旋转不到一圈就能完成开合，相比传统的多圈螺纹结构，日常使用时开合效率更高，螺纹配合的间隙控制在合理范围，既不会出现拧动过紧卡滞的问题，也不会因为间隙过大出现渗漏。瓶身内部的储水腔做了光滑的圆弧过渡，没有死角结构，日常清洗时可以直接用杯刷触碰到所有内壁区域，不会出现残留污垢堆积的问题。视窗部分采用和瓶身主体不同的半透明材质，和棕褐色的瓶身主体形成视觉区分，同时视窗边缘做了黑色的装饰包边，既可以遮挡视窗和瓶身衔接的装配缝隙，也能在视觉上拉长瓶身的线条感，让整体造型不会显得过于单调。在结构强度设计上，瓶身主体的壁厚做了差异化处理，握持区域的壁厚略厚于其他区域，日常使用中即使不小心从桌面高度掉落，握持区域也能承受足够的冲击，不会出现开裂破损的问题，视窗部分的材质韧性优于瓶身主体，受到挤压时能产生小幅形变卸力，不会因为轻微磕碰就出现碎裂。瓶口的出水位置做了内收的导流结构，倒水时水流会沿着导流口平稳流出，不会出现水流四散撒漏的情况，不管是直接对口饮用还是往其他小容器里倒水，都能很好控制水流大小。整体结构没有多余的复杂零件，全部零件加起来不超过五个，生产时的装配工序简单，适合批量注塑加工，后期维护更换零件也很方便，不需要专用工具就能完成拆装。
