双斧造型桌面纸巾架结构设计

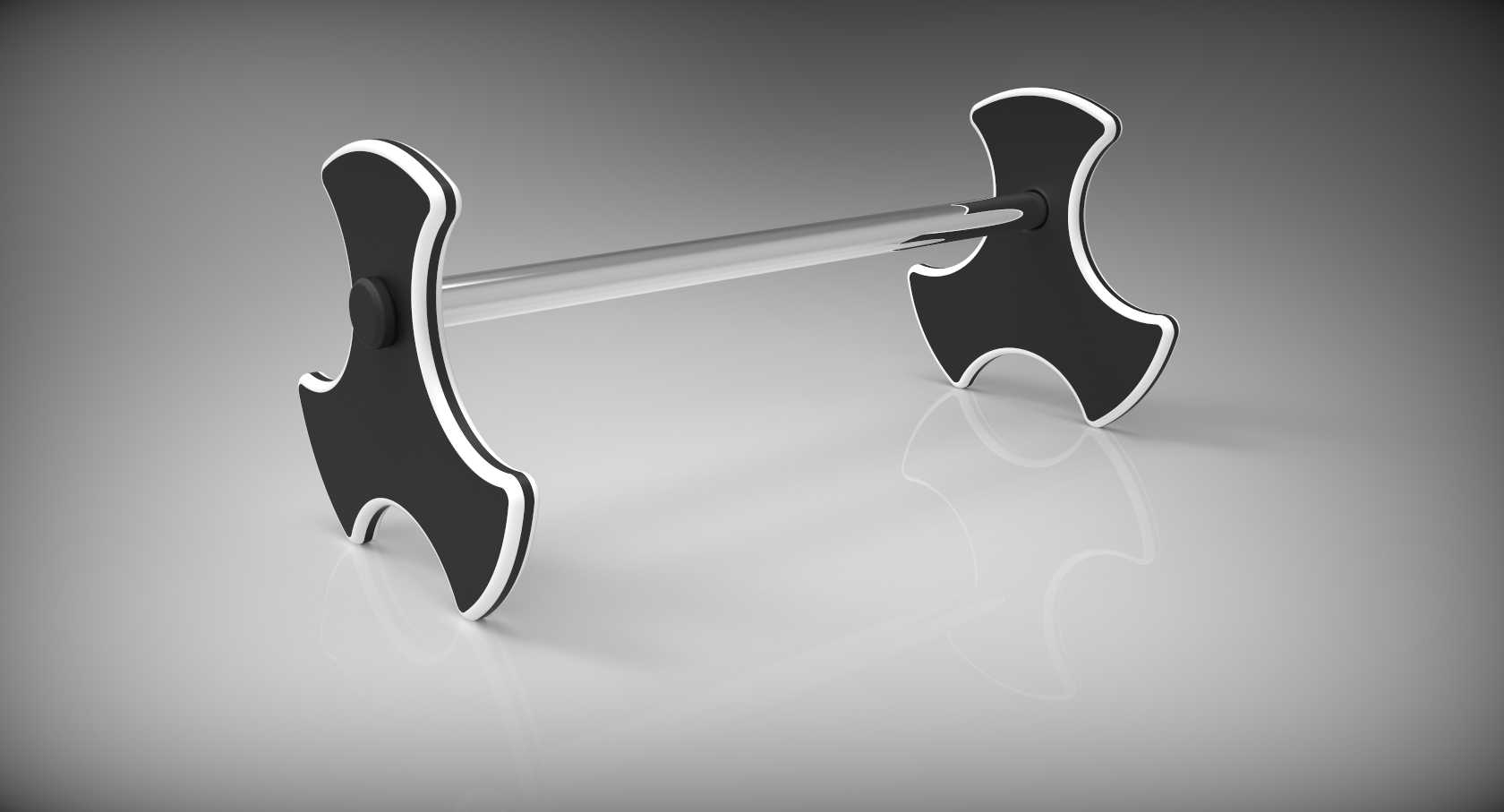

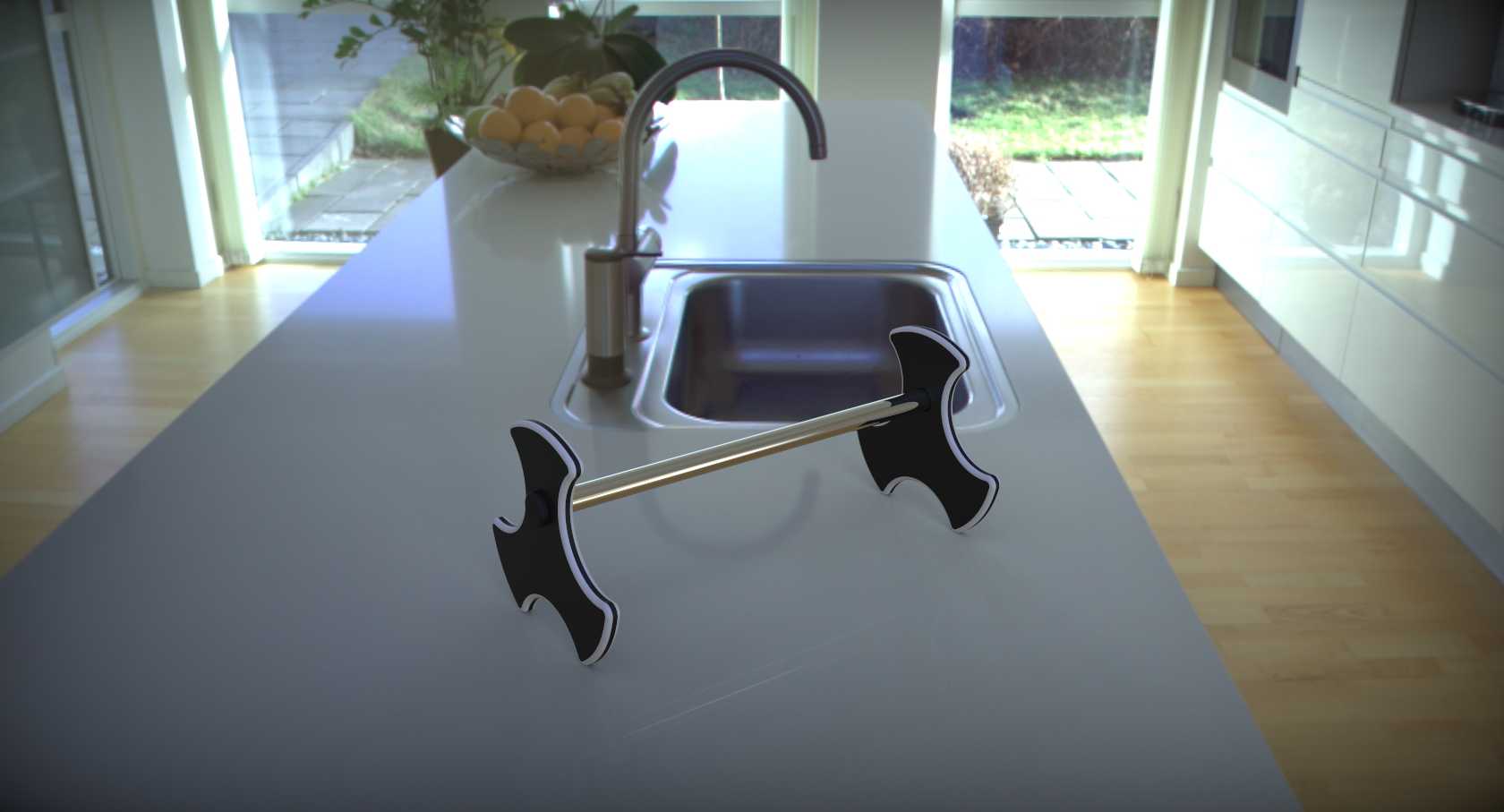

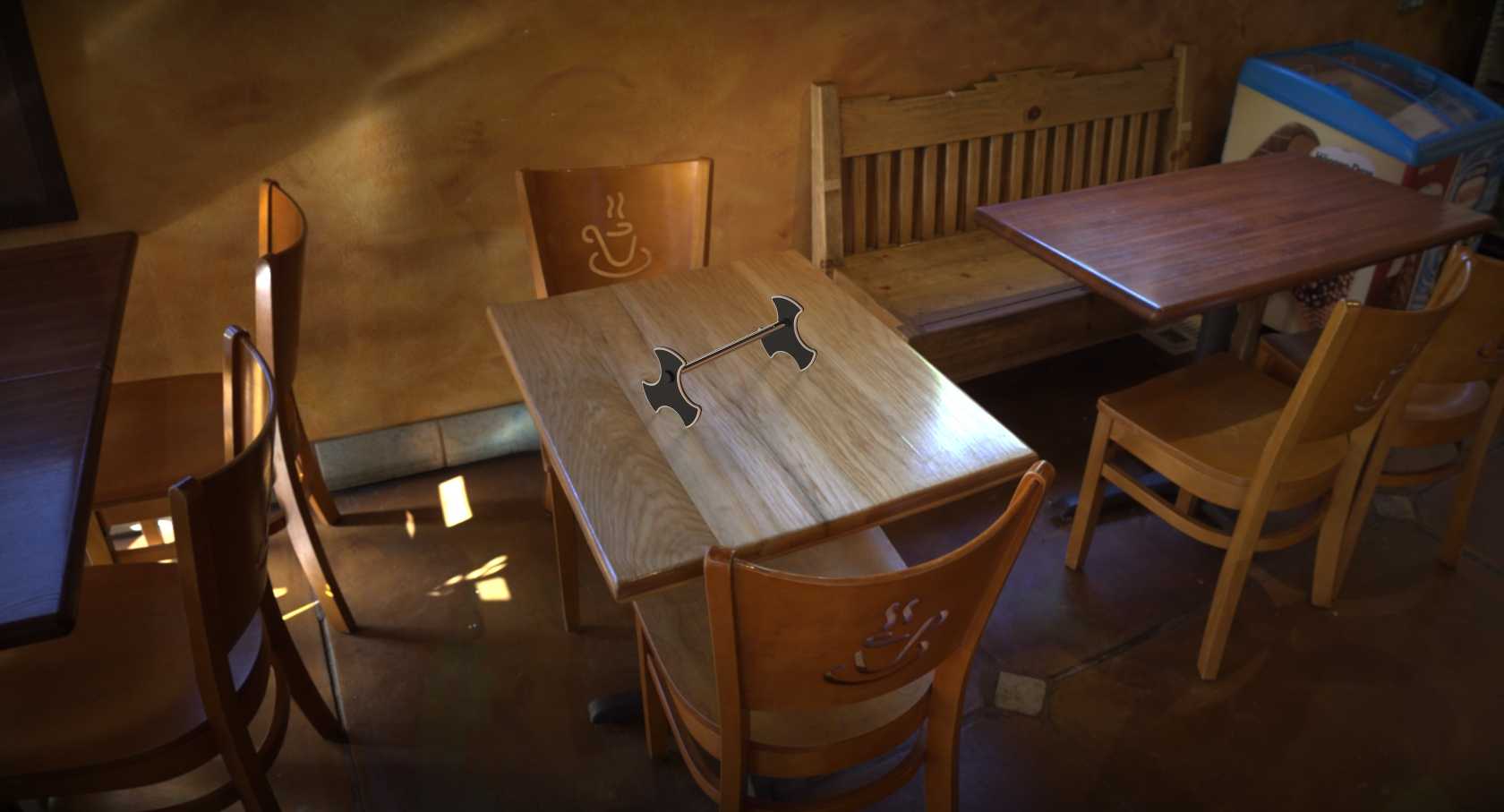

　　这款双斧造型的置物架，核心应用场景覆盖家庭卫浴间洗手台、卧室梳妆台、办公区桌面、餐饮门店卡座台面等需要随手取用擦手纸、洁面巾的区域，相比传统立式纸巾盒，开放式的轴穿结构能适配多种卷径的无芯卷纸、厨房擦手卷，取纸时不会出现纸盒卡滞、抽纸连带带出整卷的问题。从结构设计逻辑来看，整体拆分为五个独立加工单元，两侧的斧形支撑件采用对称式布局，支撑件的轮廓做了双层边缘处理，外层做圆弧倒角避免尖锐棱边刮伤手部，内侧预留轴杆安装沉孔，沉孔深度控制在3mm，既保证轴杆插入后的配合紧密度，又不会出现轴端外露硌手的问题。中间的穿纸轴采用金属圆杆加工，表面做抛光处理降低与纸卷内芯的摩擦阻力，抽拉纸张时轴杆可随纸卷同步转动，不会出现纸卷卡滞撕烂的情况。

　　轴杆与两侧支撑件的连接位置，特意加装了橡胶材质的手柄固定套，固定套采用过盈配合压入支撑件的安装孔内，轴杆插入橡胶套后依靠橡胶的弹性形变抱紧轴杆，既不需要额外加装螺丝紧固件，又能在需要更换纸卷时直接拔出轴杆完成换纸操作，拆装全程不需要借助工具，普通用户徒手即可完成。从安装边界尺寸来看，两侧支撑件的底部做了加宽平底设计，单个支撑件的接地宽度为45mm，接地长度为60mm，整体摆放时的横向跨距为220mm，适配常规直径100mm-180mm的标准卷装纸巾，摆放时距离墙面预留10mm间隙即可，不会占用过多台面空间，支撑件底部可根据使用场景选配防滑硅胶垫，放置在光滑的陶瓷台面、玻璃台面上时不会出现滑动移位的问题。设计过程中特意做了重心校核，

　　两侧斧形支撑件的重量占整体重量的70%，重心落在两个支撑件的接地投影范围内，即使抽拉纸张时施加侧向拉力，整体结构也不会出现侧翻。支撑件的外轮廓造型借鉴了战斧的对称形态，但所有外边缘都做了R2以上的圆角处理，不存在尖锐边角，即使放置在儿童可触及的台面区域，也不会出现磕碰划伤的安全隐患。轴杆的直径设计为12mm，适配市面上绝大多数无芯卷纸的内芯孔径，不需要额外搭配纸筒转换套，纸卷穿入后两侧预留5mm的活动间隙，抽纸时纸卷可灵活转动，不会出现轴向窜动脱落的问题。橡胶固定套除了抱紧轴杆的作用外，还能起到减震缓冲的作用，即使轴杆受到向下的按压载荷，橡胶的弹性形变也能抵消部分冲击力，避免支撑件与轴杆的硬接触出现磨损松动。

　　整体结构没有复杂的传动部件，也不需要额外的弹性卡扣，所有零件都采用常规加工工艺即可生产，支撑件可采用注塑成型或者金属板材冲压成型，轴杆采用标准圆杆裁切后表面处理即可，橡胶固定套为标准橡胶模压件，整体装配工序仅需三步，生产组装效率高，后期使用过程中如果出现零件损坏，可单独更换对应部件，不需要整体报废。在实际使用场景中，这款结构除了放置卷装纸巾外，也可临时悬挂毛巾、清洁擦布等轻质物件，轴杆的静载承重可达2kg，完全满足日常置物的载荷需求，两侧支撑件的斧形轮廓除了装饰作用外，上部的内凹弧面还可临时放置戒指、发圈等小型随身物件，拓展了台面置物的实用性。
