圣诞树造型挂饰树链创意结构设计

这款挂饰结构的设计初衷，是面向桌面级FDM 3D打印场景开发的轻量化装饰件，适配展会现场快速出样、文创周边小批量定制的实际需求，在TCT、EOS这类增材制造行业展会上，这类小尺寸打印件常作为设备打印精度、表面成型效果的直观展示载体，能让观展者快速感知设备对曲面、层纹控制、小尺寸结构的成型能力，同时成品本身具备实用装饰属性，不会像纯测试件那样展后即废弃。

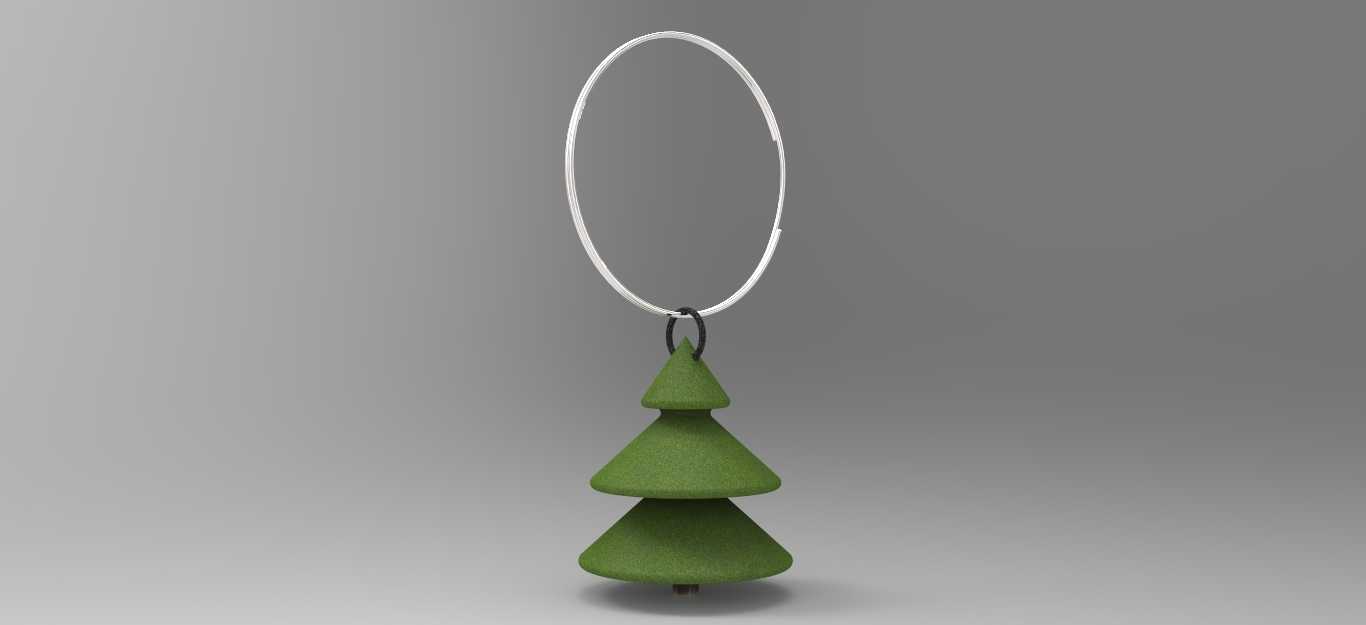

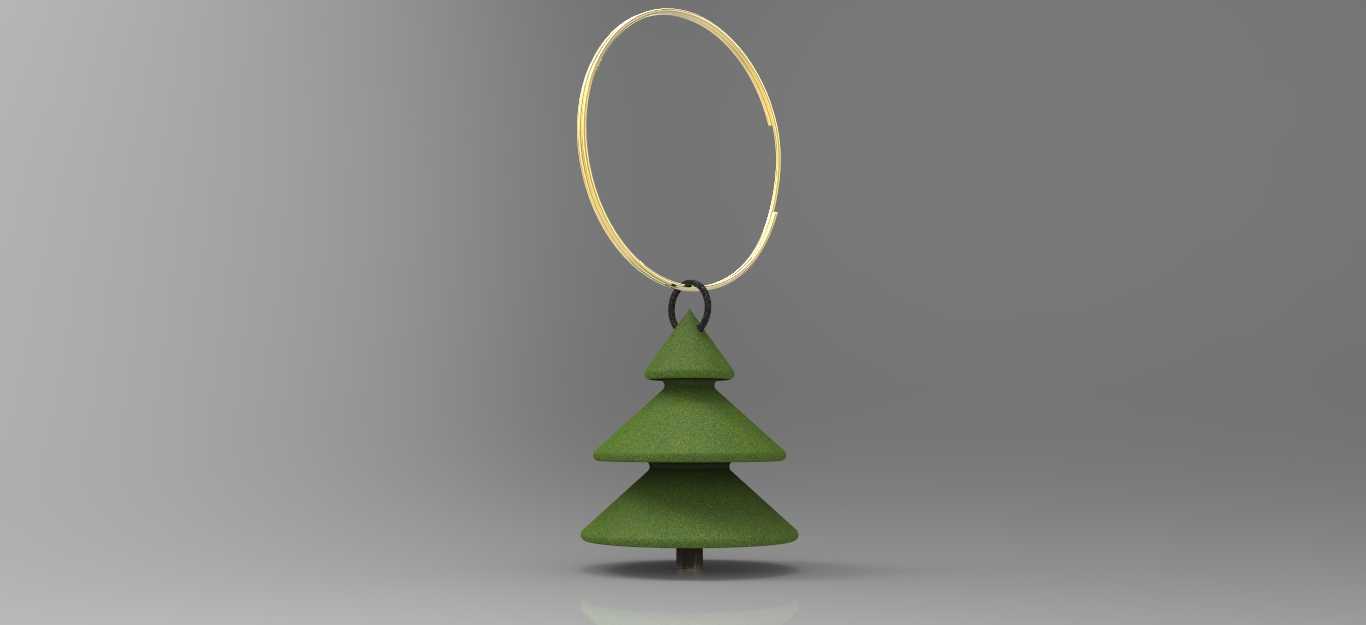

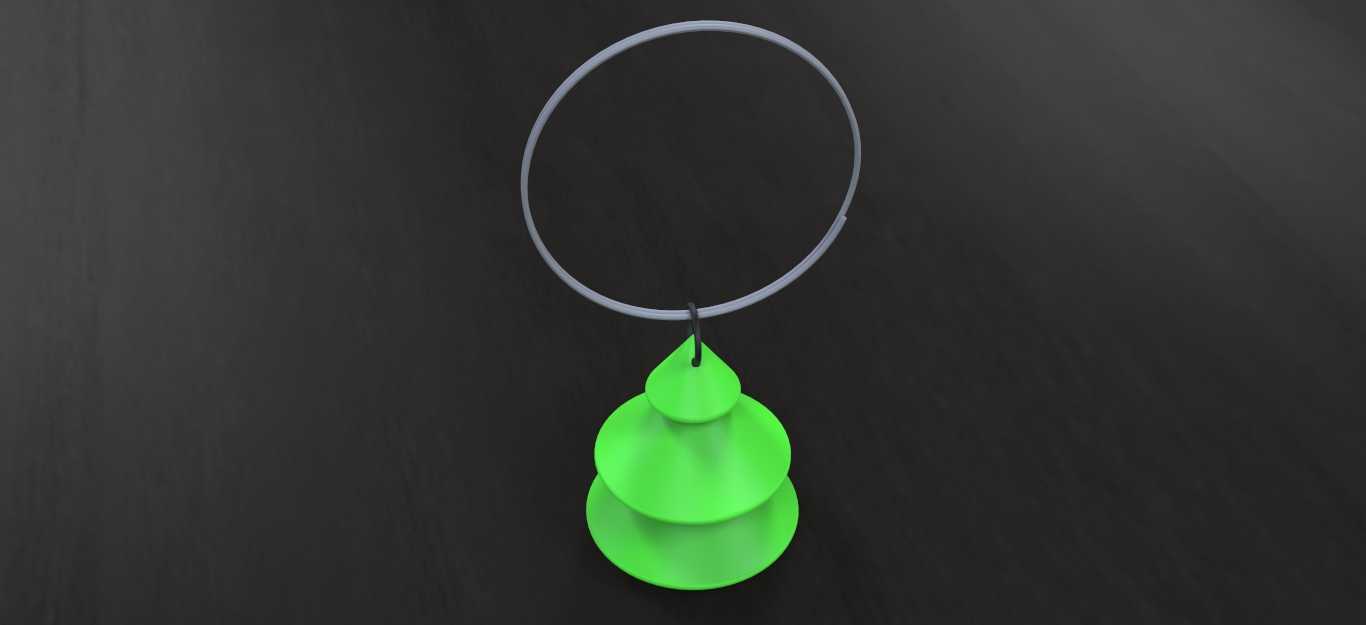

从结构拆分来看，整套挂饰分为环体、连接挂环、圣诞树主体三个独立打印单元，这种分体式设计首先是规避了一体化打印时的支撑冗余问题——环体为大直径薄壁圆环，若与树体一体打印，环体与树体的连接位置需要添加大量支撑，拆除支撑后不仅会在表面留下痕迹，还容易在支撑拆除时造成薄壁结构断裂，分体打印后每个部件都可以选择最优摆放角度，环体采用平躺摆放打印，层纹方向沿环体圆周分布，受力时层间结合方向与受力方向匹配，能有效提升环体的抗弯折能力，避免悬挂时环体受重力拉扯出现层间开裂。

尺寸边界的设定充分考虑了桌面级3D打印机的常规成型幅面，同时兼顾日常使用的佩戴与悬挂需求：环体直径设定为50mm，这个尺寸既可以作为钥匙圈使用，也能适配大部分背包挂扣、圣诞树枝条的悬挂间隙，不会因为尺寸过大显得累赘，也不会因为尺寸过小导致打印时细节丢失；圣诞树主体高度为50mm，最大直径37.5mm，三层递进的锥形结构，每层锥面的拔模角度设置为15度，这个角度刚好是FDM打印无支撑自成型的临界角度，既保证了树体的层叠造型层次感，又不需要添加任何内部或外部支撑，打印完成后仅需去除底部的打印 raft 即可直接使用，大幅降低后处理工作量。

连接部位采用了标准的小尺寸开口挂环结构，挂环的线径设置为2mm，内孔直径3mm，刚好可以穿过树体顶部预留的2.5mm直径挂孔，同时能顺利穿入大环的开口间隙，装配时不需要额外的粘接或紧固件，仅靠挂环自身的弹性形变即可完成三个部件的连接，装配后挂环与两个部件的连接间隙控制在0.2mm，既保证了部件之间可以灵活转动，不会出现卡滞，又不会因为间隙过大导致晃动时产生异响，这种间隙设置也充分考虑了3D打印的尺寸收缩率，PLA材料打印时的横向收缩率约为0.2%，建模时提前预留了收缩余量，保证打印完成后装配顺畅。

树体的三层锥形结构，每层的边缘都做了0.3mm的圆角过渡，这个细节一方面是避免打印时边缘出现翘曲，尖锐边缘在FDM打印过程中容易因为散热不均出现边角翘曲，圆角过渡可以让热量分布更均匀，减少翘曲概率；另一方面是日常使用时不会划伤手部，作为挂饰经常会被拿取，尖锐边缘存在划伤风险，小尺寸圆角在不影响造型辨识度的前提下提升了使用安全性。树体底部设置了直径3mm、高度2mm的定位柱，这个结构一方面是打印时作为底部的支撑接触点，让整个树体的打印支撑面更小，减少底部 raft 的接触面积，后处理时更容易拆除；另一方面如果需要将树体单独作为桌面摆件使用，可以搭配对应尺寸的底座，直接插入定位孔即可固定，拓展了部件的使用场景。

环体的开口位置设置了1mm的重叠错位结构，开口处的两个端头做了楔形导向面，当需要将环体挂到背包、钥匙串或者圣诞树上时，仅需要轻微按压环体即可让开口张开，挂入后环体依靠自身PLA材料的弹性复位，重叠错位结构可以避免环体受拉扯时开口意外张开导致挂件脱落，这个结构的弹力经过测算，50mm直径的PLA圆环，线径设置为2mm时，开口处的张开力度约为5N，既可以轻松手动掰开，又能承受日常悬挂时的拉扯力，不会出现意外脱落的情况。

从打印适配性来看，整套部件没有复杂的内凹结构，也没有小于1mm的细小特征，所有特征的最小尺寸都在1.5mm以上，适配0.4mm直径的常规3D打印机喷嘴，不需要更换小直径喷嘴即可打印，层厚设置为0.2mm时，整个树体的打印时间约为25分钟，环体打印时间约为12分钟，挂环打印时间约为3分钟，整套打印总时长控制在40分钟以内，非常适合展会现场连续打印展示，短时间内即可出成品，给到观展者作为纪念小礼品，也能直观展示设备的打印速度与成型质量。

表面效果方面，树体的锥形面没有做额外的抛光处理，保留了FDM打印的细微层纹，这种层纹刚好可以模拟松树针叶的粗糙质感，不需要额外的后处理上色或打磨，直接使用绿色PLA耗材打印即可呈现出不错的视觉效果，环体使用金色PLA耗材打印，金色的金属质感搭配绿色的树体，契合圣诞节的装饰配色，不需要额外的涂装工序，进一步降低了成品的制作成本，适合小批量快速制作。
