GrabCAD立体标识造型三维设计作品

这款立体标识造型的设计，最初的应用场景瞄准了工程设计社区线下交流活动的桌面展示、设计工作室前台陈列以及工业设计类展会的展位视觉点缀，区别于普通平面喷绘标识，立体结构的标识能在不同光照角度下形成自然的明暗层次，强化视觉记忆点。从实际用途来看，这类立体标识既可以作为线下空间的视觉导视元素，也能作为3D打印、数控雕刻加工的实操练习案例，帮助建模从业者掌握曲面抽壳、实体倒角、壁厚均匀控制这类常用建模技巧。

设计过程中首先确定了整体的比例关系，整体长度控制在300mm区间，高度控制在120mm，厚度统一设置为20mm，这个尺寸边界既适合桌面摆放不占用过多空间，也能保证FDM3D打印时无需额外添加支撑就能一次成型，安装时仅需在底部预留3个直径3mm的沉头孔，即可通过自攻螺丝固定在亚克力或者木质底座上，也可以直接粘贴双面胶放置在光滑台面，无需复杂的安装结构。

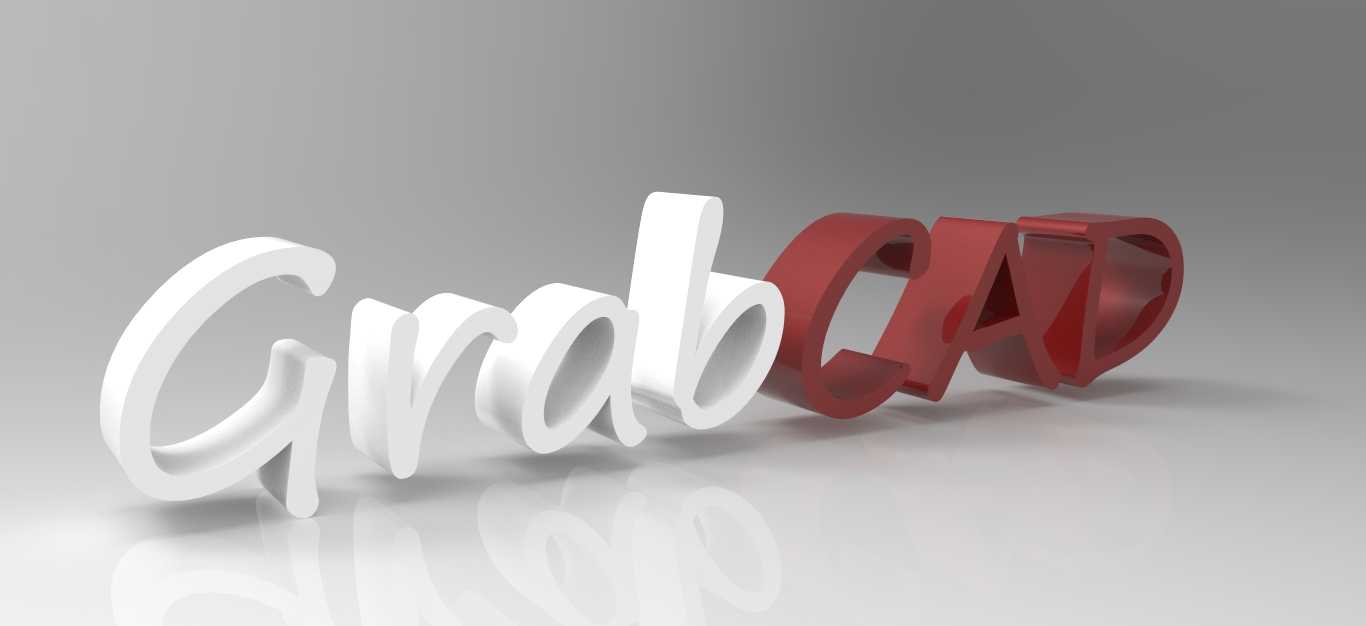

造型处理上，字母部分采用了无衬线的圆润字体轮廓，针对GrabCAD两个单词做了色彩区分，前半段采用哑光白的质感表现，后半段采用金属红的质感表现，两种色彩的衔接处做了0.5mm的错位间隙，避免不同颜色打印或者喷涂时出现溢色混色的问题。所有的字母边缘都做了R2的圆角过渡，既避免了尖锐边角在搬运摆放时造成磕碰划伤，也能让光线在边缘形成柔和的反光，不会出现生硬的棱角阴影。

结构设计上，整个标识采用一体化的实体结构，内部没有做镂空处理，保证摆放时的重心稳定，不会因为轻微触碰就倾倒，底部做了0.2mm的平面度公差控制，确保放置在水平台面上不会出现翘边晃动的问题。针对字母G、b、D这类带有封闭内腔的字母，建模时特意将内腔的拔模角度设置为3度，方便后续如果采用注塑或者真空复模工艺加工时能够顺利脱模，要是采用CNC雕刻加工，内腔的最小圆角设置为R3，匹配常规3mm直径立铣刀的加工路径，不需要额外更换小径刀具就能完成全部加工工序，降低加工成本。

从建模思路来说，首先导入参考字体的平面轮廓，对轮廓上的断点、冗余节点做清理优化，避免后续拉伸实体时出现破面，之后按照设定的厚度拉伸为基础实体，再对所有的边线做统一的圆角处理，接着在两个单词的衔接位置做分割面，赋予不同的外观材质属性，最后在底部添加安装定位的沉头孔特征，整个建模过程没有复杂的曲面放样，所有特征都是参数化可编辑的，后续如果需要调整尺寸、更换字体或者修改壁厚，只需要修改对应参数就能快速生成新的模型，不需要重新绘制轮廓。

实际使用中，这类立体标识除了静态展示之外，也可以在内部预留走线槽，加装LED灯带做成发光字，适配展会暗环境下的展示需求，预留的走线槽宽度为5mm，深度为3mm，足够容纳常规的低压灯带线路，不会因为走线挤压导致标识摆放不平稳。针对不同的加工工艺，模型的壁厚也做了适配调整，如果采用光固化3D打印，最小壁厚控制在1.5mm以上，避免打印过程中出现零件变形；如果采用金属3D打印，壁厚控制在2mm以上，满足烧结过程中的结构强度要求；如果采用亚克力激光切割后粘接的工艺，每个字母的拼接面都做了0.1mm的公差余量，保证粘接时缝隙均匀，不会出现错位。

在细节处理上，字母的正面和背面都做了相同的圆角处理，没有区分正反面，摆放时不需要特意调整朝向，任意一面朝向观众都能呈现完整的造型效果，底部的安装孔位做了沉头处理，螺丝安装后不会突出底面，保证摆放的平整度。整个模型的所有特征都没有细小的薄弱结构，最薄的位置也在1.5mm以上，日常搬运、清洁过程中不会出现断裂损坏的问题，适合长期陈列使用。
