57x80x75规格IP66压铸铝密封框壳体

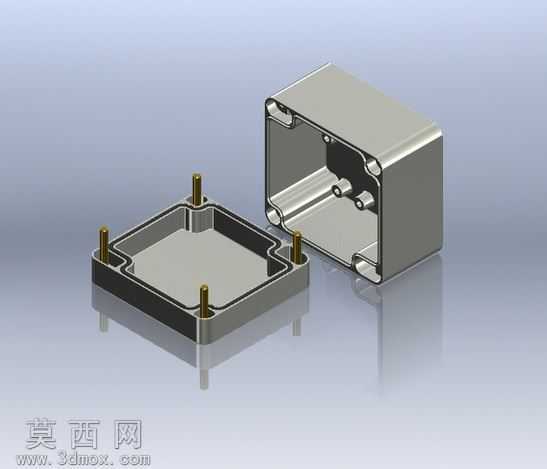

本作品为满足IP66防护等级要求的压铸铝框配套壳体三维建模成果，整体采用SolidWorks完成全参数化建模设计，建模过程严格遵循压铸工艺成型规范，对铝液充型、拔模斜度、壁厚均匀性做了前置性设计校验。模型整体拆分上下两个核心构件，下部为带安装铜柱的压铸铝框基座，上部为匹配扣合的密封上盖，建模阶段对两个构件的配合止口做了公差适配设计，预留了密封胶条的安装槽位，确保装配后可达到IP66级别的防尘防水性能。材质渲染阶段，为铝制壳体赋予了哑光喷塑的金属铝材质，调整了材质的粗糙度、反射率参数，还原压铸铝件经表面处理后的真实质感；基座上的安装铜柱单独赋予黄铜材质，通过材质差异清晰区分不同功能构件，渲染时添加了柔和的环境光影与地面反射效果，直观呈现产品装配后的整体形态。结构设计上，基座四角设置了内嵌式安装铜柱，铜柱与铝基座采用压铸嵌装结构，避免后期装配时螺纹滑牙；框体边缘做了圆角过渡处理，既符合压铸工艺的成型要求，避免应力集中，也提升了壳体的边角防护性能；上下壳体的配合面设计了阶梯式止口，多重弯折的配合结构可有效阻挡水汽、粉尘侵入壳体内部，满足户外工业场景的使用需求。设计过程中充分考虑压铸生产的工艺合理性，所有壁厚保持均匀一致，避免出现壁厚突变导致的压铸缩孔、冷隔缺陷，所有棱边均设置了符合压铸要求的工艺圆角，拔模方向统一沿壳体开合方向设置，无需额外侧抽芯结构即可完成压铸生产，有效降低模具制作与产品量产的成本。模型完整还原了产品的所有结构细节，包括安装柱的内螺纹特征、止口的密封槽结构、壳体边角的安装定位缺口，可直接用于模具设计、产品装配校验、工程出图等生产环节，为同类型防护级别的压铸铝壳体设计提供了可参考的标准化建模方案。
