多腔位压铸成型模具结构三维设计

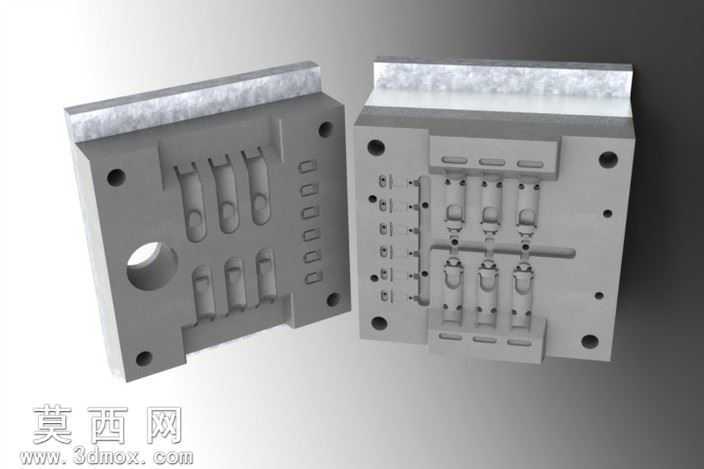

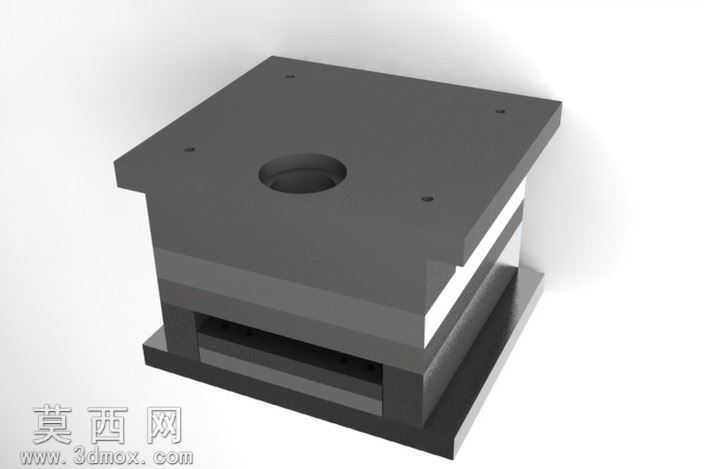

本作品为一模多腔结构的压铸成型模具三维设计，建模过程中严格遵循压铸模具的设计规范与生产工艺要求，首先完成模具整体分型面的规划，采用平直分型面适配该类小型压铸件的开模取件需求，定模与动模的合模定位通过四角布置的导柱导套孔实现精准对位，避免合模错位导致的压铸件尺寸超差问题。模腔部分采用对称式排布设计，单次合模可完成六件同规格压铸件的成型作业，有效提升批量生产的加工效率，每个独立模腔的轮廓完全复刻压铸件的外形结构，包含侧壁卡扣位、端部凹槽等细节特征，确保成型后压铸件的外形精度满足装配要求。流道设计采用平衡式布局，主浇道设置在模具中心位置，分流道均匀延伸至各个模腔的进料口，保证压铸过程中金属熔液能够同步填充至每一个模腔，避免出现部分模腔填充不足、冷隔等压铸缺陷。模具结构上额外设计了多组排气槽与溢流槽，分布在模腔的末端位置，用于排出模腔内的空气与夹带氧化皮的冷料，提升压铸件的内部致密性与表面成型质量。材质渲染阶段，模具主体采用模具钢的金属哑光材质表现，还原真实模具经过精加工后的金属质感，分型面位置做轻微的高光处理体现机加工的平整精度，模腔内部的成型面做细腻的纹理处理，区分于模板的安装基准面。整套模型完整还原了压铸模具从定模板、动模板、模腔、流道、定位孔到安装孔的全部结构细节，各部件的装配关系清晰明确，可用于压铸工艺的结构演示、模具设计教学参考以及生产前的结构验证，能够直观展现多腔压铸模的工作原理与结构设计逻辑，帮助相关从业者理解压铸模具的排布思路与细节设计要点。
