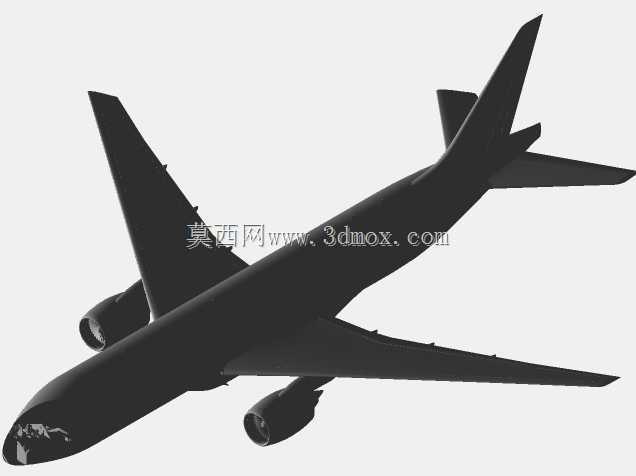

宽体双引擎民航客机外观结构建模

在民用航空运输领域，宽体双引擎客机是执飞中远程干线航线的核心运力载体，这类机型主要承担跨区域、跨洋的高密度旅客运输任务，单架次可承载三百至五百名旅客，适配枢纽机场间的大客流航线，同时也可根据运营需求改装为货机，承担高附加值航空货运任务，在全球民航运输网络中承担着近六成的中远程运力份额。从结构设计维度看，该模型还原了宽体客机的典型气动布局，采用下单翼后掠翼设计，机翼后掠角控制在31度至35度区间，适配0.8马赫左右的高亚音速巡航工况，能够在巡航阶段有效降低激波阻力，提升燃油经济性。双引擎采用翼下吊装布局，这种布局一方面能够通过发动机重量抵消机翼飞行过程中的向上弯矩，降低机翼结构的受力载荷，减少机翼结构的冗余重量，另一方面也便于地面维护人员快速开展发动机检修、更换作业，降低航线维护的时间成本。机身采用宽体截面设计，客舱内部可布置双通道座椅布局，相比窄体单通道客机，客舱通行效率更高，旅客乘坐空间更充裕，同时机身下部的货舱空间也更为充裕，可容纳标准LD3航空集装箱，提升腹舱货运装载能力。尾翼部分采用常规布局的垂直尾翼与水平尾翼组合，垂直尾翼后缘设置方向舵，水平尾翼后缘设置升降舵，匹配机翼上的襟翼、副翼、扰流板等操纵面结构，完整还原了飞行器的气动操纵面布局逻辑，能够直观展示飞行过程中各个操纵面的位置与对应功能。在建模过程中，首先依据真实宽体客机的气动外形参数确定整体轮廓比例，机身长径比控制在10:1左右，机身直径与翼展的比例约为1:6.2，保证整体外形的比例协调性。机身曲面采用多段G2连续曲面拼接，从机头雷达罩的圆弧过渡，到机身等直段的圆柱曲面，再到机尾的收缩段曲面，全程保证曲面光顺性，避免出现曲面褶皱、曲率突变的问题，还原真实客机的气动外形特征。机翼部分从翼根到翼尖设置了合理的上反角与扭转角，翼根处翼型厚度较大，能够承载更大的结构载荷，翼尖处翼型厚度逐渐减薄，并设置翼尖小翼结构，降低翼尖涡流带来的诱导阻力，这一细节也是现代宽体客机提升燃油效率的典型设计。主起落架与前起落架的位置也按照真实机型的布局还原，前起落架位于机头下方驾驶舱后部位置，主起落架位于机翼根部与机身连接的下方区域，多轮小车式的主起落架结构能够将飞机起降时的巨大载荷均匀分散到跑道道面，适配高等级机场的跑道承载要求。从应用场景来看，这类三维模型可用于民航类专业的教学演示，帮助学员直观理解宽体客机的整体结构布局、气动外形特征，也可用于航空科普场景的展示载体，还能作为机场地面保障设备仿真、空域仿真场景的配套载具模型，为相关仿真系统提供真实的机型外形参考。在建模细节处理上，机头位置的驾驶舱风挡曲面按照真实机型的多块风挡布局做了曲面分割，还原风挡的倾斜角度与拼接位置，保证机头部分的外形还原度；发动机短舱采用翼下吊装的吊挂结构连接，短舱进气道、尾喷口的轮廓都做了精细化还原，能够直观看到发动机短舱与机翼的连接位置与相对间距；机身表面的客舱舷窗采用等间距排列布局，沿着机身等直段均匀分布，对应客舱内部的每一排座椅位置，这些细节都保证了模型的外形写实度，能够满足结构展示、场景仿真等不同场景的使用需求。
