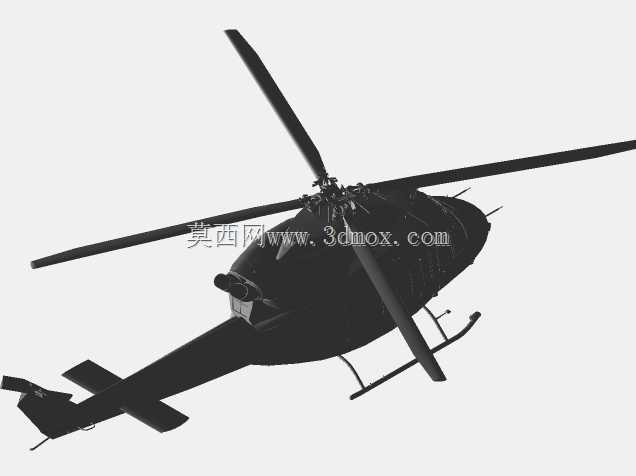

贝尔412民用直升机网格结构设计

在通用航空作业场景里，贝尔412这类双发中型直升机的适配性覆盖了从高海拔搜救、电力巡线到近海通勤、医疗转运的多元需求，做这款机型的网格模型时，首先要锚定实际作业中的载荷边界——主旋翼四叶布局的桨毂中心到机身纵向基准线的位置偏差控制在毫米级，避免后续做气动仿真时出现力矩配平偏差，毕竟真实作业里旋翼下洗流对机身蒙皮、滑橇起落架的冲击载荷，会直接影响低空悬停作业的稳定性，比如山区电力放线作业时，侧风工况下旋翼的挥舞铰摆幅余量，在建模时就要给后续结构校核预留足够的几何参考。

从外形尺寸的还原逻辑来说，不能只做视觉层面的曲面拟合，要对应真实机型的安装边界：尾梁的长度占机身总长的比例要匹配尾桨的力矩需求，尾桨采用的两叶跷跷板式结构，其旋转平面和主旋翼旋转平面的垂直间距，要保证尾桨流场不会和主旋翼下洗流产生过度耦合，这一点在做近海石油平台通勤的工况适配时尤为重要——平台上方紊流复杂，尾桨的操纵余量直接决定起降安全，建模时尾桨传动轴的走向、尾减速器的安装位都要和真实结构的硬点对齐，不能为了曲面顺滑随意调整结构走向。

机身主体的曲面构建，要兼顾舱内空间的实际使用需求：贝尔412的客舱截面宽度能容纳两副担架并排摆放，做网格划分时，客舱侧壁的加强筋位置、舷窗的开孔边界，都要对应真实结构的应力分布，比如医疗转运构型下，舱内医疗设备安装导轨的固定点，要在机身框的对应位置预留几何标识，方便后续做改装设计时直接匹配安装位。滑橇式起落架的结构建模，要考虑野外无铺装场地起降的冲击变形，滑橇的弧形段曲率、横撑杆的连接位置，都要对应真实落震试验的载荷传递路径，不能做成等直径的直杆简化结构，否则后续做着陆仿真时，载荷传递会出现明显偏差，无法支撑森林消防、野外搜救这类无准备场地起降的工况分析。

主旋翼的桨叶翼型选择要贴合贝尔412的实际飞行包线，桨叶从根段到尖段的翼型扭转角、弦长变化，要匹配其中等起飞重量下的巡航效率——毕竟这款机型常用的作业高度在三千米以下，巡航速度在两百公里每小时区间，翼型的升阻比特性要适配这个速度段，桨尖的后掠设计是为了降低前行桨叶的压缩性效应，建模时这个后掠角度不能随意改动，否则高速前飞时的桨尖噪声和阻力特性都会和真实机型出现偏差。发动机舱的整流罩曲面，要考虑双发布局的散热需求，舱体上的冷却空气进出口位置，要和真实机型的冷却流道走向对应，避免后续做热管理仿真时出现流道堵塞的误判，毕竟在高海拔夏季作业时，发动机散热余量直接决定机型的最大起飞重量限制。

机头下方的光电探头安装位、舱门的滑动轨道结构，这些细节的几何还原，是为了适配不同作业构型的改装需求：比如警用构型下要在机头安装光电吊舱，搜救构型要在舱门位置安装绞车，这些安装点的结构硬点如果在建模时缺失，后续做改装设计就需要重新调整机身曲面，大幅增加设计迭代成本。尾翼的垂尾、平尾安装角，要匹配真实机型的纵向稳定性需求，平尾的位置要避开机翼（旋翼）下洗流的强干扰区，保证前飞时的俯仰操纵效率，垂尾上的尾桨安装座结构，要考虑尾桨拉力产生的交变载荷，连接区域的网格要做局部细化，方便后续做疲劳寿命分析。

做这类通航直升机的网格模型，核心不是做外观展示用的外观件，而是要给后续的气动仿真、结构校核、改装设计提供准确的几何基准，每一处曲面的曲率、每一个结构硬点的位置，都要对应真实作业场景下的功能需求，不能为了视觉效果牺牲结构几何的准确性，毕竟三维模型最终要服务于工程实际，从结构设计到工况仿真，每一个环节都依赖基础几何的精准度，比如做外挂物挂载作业时，机身两侧的外挂架安装位，要和机身框的承力结构对齐，否则外挂物资的重量会直接传递到蒙皮上，造成结构损伤，这些细节在建模阶段就要考虑到位，避免后续使用模型时出现结构性的几何错误。
