双作用自由活塞液压动力装置结构设计

在分布式动力供应、特种工程机械动力配套、移动液压站动力源这类对动力单元体积、功率密度有严苛要求的场景里，传统内燃机加独立液压泵的组合往往存在传动链长、整体重量偏大、布置灵活性不足的问题，这套双作用结构的自由活塞液压动力装置，正是针对这类痛点完成的结构设计。从实际落地的使用场景来看，这类动力单元既可以作为小型工程抢险设备的内置动力源，在无外接电力的野外场景下直接输出高压液压动力，驱动破拆工具、小型顶升装置作业；也可以集成到固定式液压工作站中，为生产线的液压夹具、顶升机构提供持续的压力输出，相比传统的“电机+液压泵”组合，它省去了旋转运动到直线往复运动的转换环节，能量传递路径更短，长期运行的机械损耗也更低。

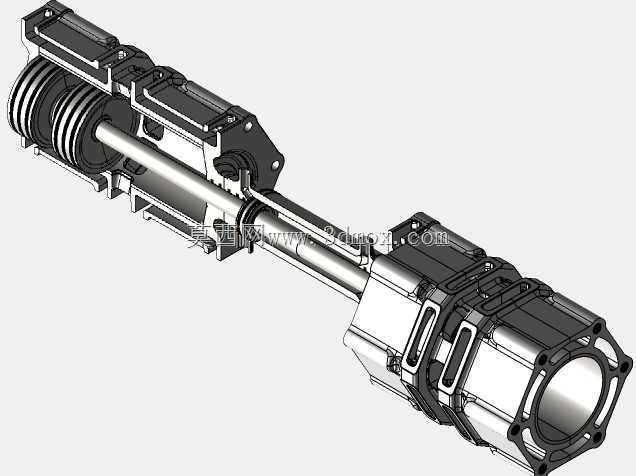

从功能特性上看，这套结构采用对称式双端缸体布局，活塞组件贯穿整个动力腔，两端分别设置做功腔与液压换能腔，活塞做直线往复运动的过程中，可直接推动两端液压腔的介质完成吸油、压油动作，不需要额外加装曲柄连杆机构来转换运动形式，整体的运动部件数量比传统内燃机驱动液压泵的方案减少近四成。活塞本体采用组合式密封结构，不同直径段分别适配做功腔的高温燃气环境与液压腔的高压油液环境，密封件的安装槽位在建模时就预留了压缩量调整空间，可根据不同的工作介质压力调整密封件的预紧程度，避免长期往复运动出现密封失效泄漏的问题。两端的缸体端盖采用法兰式连接结构，螺栓孔位沿圆周均布，安装时可保证端盖受力均匀，不会因为单侧受力导致缸筒变形出现活塞卡滞。

设计过程中首先围绕活塞的运动行程做了边界约束，整个动力单元的总长控制在适配小型设备安装舱的范围内，最大外径处为两端的液压腔壳体，安装时可通过壳体上的定位凸台完成径向定位，不需要额外设计复杂的安装支架。缸筒内壁的粗糙度要求在建模时就做了对应标注，保证活塞往复运动时的摩擦阻力处于合理区间，同时减少密封件的异常磨损。进出油口的位置设置在缸体侧面的居中位置，不管活塞运动到上止点还是下止点，都不会遮挡油口通流面积，保证吸压油过程的流量稳定。做功侧的进排气接口采用对称式布局，可适配不同的配气机构安装方案，不管是采用气阀式配气还是活塞自身控制气口开闭的二冲程配气方案，都能在现有结构基础上做适配调整，不需要大幅改动主体缸体结构。

考虑到实际运维的便利性，整个装置的拆解顺序在结构设计时就做了优化，拆除两端端盖的连接螺栓后，可直接将活塞总成从缸筒中抽出，不需要拆解中间的连接壳体，日常更换密封件、检查活塞磨损情况时的操作步骤大幅简化。壳体上的加强筋布局沿着活塞运动方向与圆周方向交叉布置，既可以承受缸内做功时的爆发压力，也能平衡液压腔侧的高压油液作用力，避免壳体在交变载荷下出现应力集中开裂的问题。活塞连杆部分采用一体化加工结构，相比分体式连接的活塞杆，不存在连接松动的风险，往复运动的同轴度更容易保证，长期高频往复运动下也不会出现偏磨问题。两端的液压腔设置了独立的泄油通道，可将密封处渗漏的油液统一导回油箱，避免油液渗入做功腔影响燃烧效率，也不会出现外部漏油污染设备周边环境的问题。

在安装边界的设计上，整个动力单元的安装基准面设置在中间壳体的下侧，平面度要求控制在合理范围内，安装时可通过四个角的安装螺栓孔完成固定，安装孔的间距适配主流小型液压设备的安装舱尺寸，不需要对原有设备的安装机架做大规模改造就能完成替换。整个装置的运动部件只有活塞总成一个往复运动件，运动过程中的惯性力可通过双端对称结构实现自平衡，运行时的振动幅度远低于带曲柄连杆机构的传统动力单元，对安装机架的强度要求也更低，甚至可以直接安装在轻量化的移动设备机架上，不需要额外加装减震阻尼结构。液压油口的连接螺纹采用通用标准规格，可直接和市面上常规的液压管路接头适配，不需要定制特殊的转接接头，现场安装更换的效率更高。
