内燃机气缸盖活塞喷油器剖切结构展示

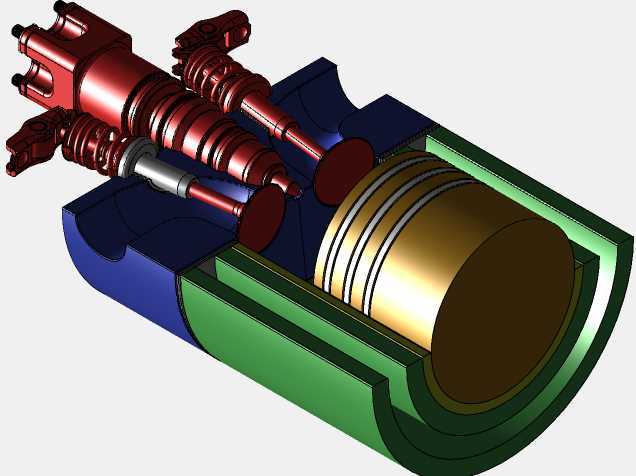

这套剖切结构模型还原了内燃机动力核心区域的装配关系，在商用车柴油机、非道路移动机械动力单元的研发验证环节，这类剖切结构常被用于新员工培训、装配工艺评审以及故障溯源分析，能让观察者跳过复杂的整机外壳遮挡，直接看清核心做功部件的相对位置与配合逻辑。从实际工况来看，气缸盖承担着密封气缸上平面、布置进排气道与喷油器安装位的作用，模型里的气缸盖部分预留了喷油器的精准安装孔，孔位的同轴度公差直接影响喷油雾化效果，实际设计中这个孔位的加工基准会和缸盖底面的燃烧室凹坑基准统一，避免装配后喷油角度偏移，导致燃油喷到缸壁上引发机油稀释问题。活塞部分的模型还原了三道环槽的结构，最上方的气环负责密封燃烧室高压燃气，中间的气环辅助密封兼做刮油，最下方的油环负责刮除缸壁多余机油，环槽的轴向间隙设计需要匹配不同热负荷下的活塞膨胀量，间隙过小会导致活塞环卡滞拉缸，间隙过大则会出现泵油现象烧机油。喷油器的布置采用了顶置偏心设计，这种布置方式能让燃油喷束在燃烧室凹坑内形成均匀的混合气，避免局部过浓导致的碳烟排放超标，模型里能看到喷油器的伸出长度，这个尺寸直接关系到喷束的落点，实际匹配时需要和活塞顶部的燃烧室形状做匹配计算，不同的喷油压力、喷孔角度对应的伸出量最优值都有差异。从安装边界来看，气缸盖的下平面需要和缸体上平面通过缸垫压紧，螺栓的拧紧顺序需要从中间向两端对角分步拧紧，避免缸盖变形导致密封失效，活塞的销孔位置需要和连杆小头通过活塞销连接，活塞销的卡环槽深度需要保证卡环装入后不会在往复运动中脱出，喷油器的安装压板需要保证压紧力均匀，避免喷油器倾斜导致密封锥面漏气。这套剖切模型特意做了1/4缸体的剖切处理，能清晰看到气缸套的安装结构，干式缸套的外壁和缸体承孔是过盈配合，装配时需要通过冷装或者压装工艺装入，过盈量的选取需要考虑工作温度下的热膨胀差，保证缸套不会在工作中出现窜动。在做三维建模的时候，这类核心部件的装配需要先确定曲轴的中心高作为基准，再依次推导活塞的上止点、下止点位置，然后确定气缸盖的燃烧室容积，压缩比的计算就是靠气缸总容积除以燃烧室容积，这直接决定了内燃机的动力性和经济性，喷油器的安装角度需要和活塞顶部的ω型燃烧室做匹配，保证喷束的落点在燃烧室喉口位置，利用进气涡流让燃油和空气充分混合。实际维修场景中，这类剖切模型也常被用来给维修技师讲解故障点，比如活塞环对口会导致气缸压力不足，喷油器滴油会导致活塞顶部烧蚀，气缸盖平面翘曲会导致冲缸垫，这些故障的发生位置和原理都能通过剖切结构直观展示，不需要拆解完整的真机就能让学习者快速理解核心结构的配合关系。模型里的活塞采用了铝合金材质的仿真着色，实际应用中铝合金活塞的重量轻，往复惯性力小，能提升内燃机的最高转速，而气缸套采用铸铁材质，耐磨性更好，能承受活塞环的高速往复摩擦，喷油器的头部采用了耐热钢材质，能承受燃烧室的高温燃气冲击，避免喷油嘴烧蚀堵塞。
