REJILLA标准IS-05格栅板结构设计

在工业通风、设备散热、物料筛分以及流体整流的各类场景中，格栅类构件是看似不起眼却直接影响系统运行稳定性的核心配件，这款遵循REJILLA标准设计的IS-05规格格栅，就是针对常规工业场景的通用适配需求开发的结构件。从实际使用场景来看，这类格栅常被安装在设备通风口、机柜进风面、流体管路整流段、物料筛分设备的进料端，或是作为平台踏板的防滑面层使用，不同场景下对格栅的开孔率、结构强度、通流阻力都有差异化要求，这款1-1/2x3/16规格的格栅，就是瞄准中等通流需求、中等载荷承载的通用场景做的参数匹配。

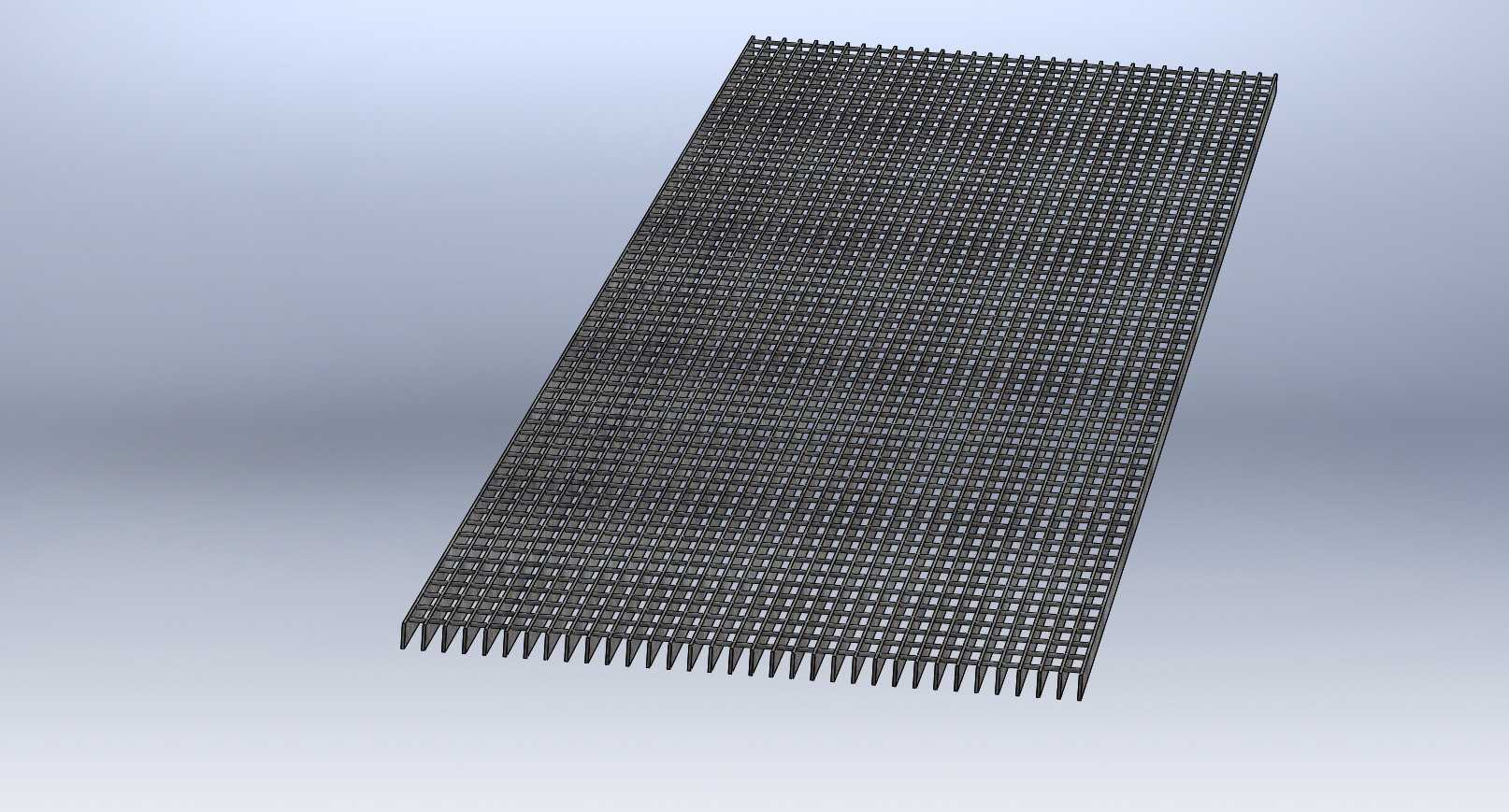

从结构设计思路来看，这款格栅采用一体化阵列式结构，主体为矩形平板形态，板面均匀排布方形通孔，板体一侧带有等间距排布的楔形插齿，这部分结构是为了适配快速安装需求设计的——安装时不需要额外的固定压条，直接将插齿对准安装基座的对应卡槽推入，就能完成格栅的初步定位，配合侧边的少量紧固件即可完成固定，相比传统螺栓满布固定的格栅，安装效率能提升60%以上，后期维护拆卸也更便捷。设计时特意将通孔的边缘做了微小的倒角处理，一方面是避免锐边在安装、运维过程中划伤操作人员，另一方面也能降低流体通过时的局部阻力，减少通风场景下的风噪，或是流体输送场景下的压损。

尺寸与安装边界方面，这款格栅的主体厚度为3/16英寸，整体板面的有效通流区域尺寸为1-1/2英尺见方，插齿的伸出长度、齿间距都严格匹配REJILLA标准中对应规格的安装基座公差要求，安装时不需要对基座做二次加工，直接替换同标准下的老旧格栅即可，互换性完全满足工业现场的备件替换需求。设计过程中对格栅的受力做了针对性校核：当作为通风口防护栅使用时，板面能承受常规的外力冲击，不会因为人员误碰、杂物撞击出现变形；当作为筛板使用时，均匀排布的孔位能保证物料筛分的粒度一致性，孔壁的厚度经过反复优化，既不会因为孔壁过薄导致长期受物料摩擦出现过快磨损，也不会因为孔壁过厚降低有效开孔率，影响筛分或通流效率。

从功能特性来看，这款格栅的开孔率经过精准计算，刚好匹配常规工业机柜散热、低压风管通风的通流需求，不会因为开孔过大导致防护等级不足，让老鼠、大型杂物进入设备内部，也不会因为开孔过小导致通流阻力过大，影响散热或通风效果。板面的平面度控制在较高精度范围内，安装后不会出现局部凸起、缝隙不均的问题，作为外观面使用时也能保持较好的整洁度。插齿部分的结构做了加强处理，长期反复拆装也不会出现齿根断裂的问题，适配需要频繁打开格栅做内部维护的设备场景。

在实际选型过程中，结构工程师需要注意，这款格栅的安装基座卡槽深度需要匹配插齿的伸出长度，预留足够的安装余量，避免安装后格栅出现松动异响；如果是用在有腐蚀介质的场景，需要在模型基础上调整基材材质，选用对应的耐腐蚀材料做生产加工，模型本身的结构参数不需要做调整，就能直接适配不同材质的生产工艺。另外如果是用在高速流体整流的场景，可根据实际流速需求，在模型基础上调整通孔的导角角度，进一步降低通流阻力，基础的阵列结构、安装接口都可以直接复用，减少重复建模的工作量。
