ASME B16.20标准150级螺旋缠绕密封垫片

在石油化工、电力输送、市政给排水等行业的压力管道系统中，法兰连接是最常见的可拆卸管路连接形式，而密封垫片作为法兰连接副的核心承压密封元件，其结构合理性与尺寸匹配度直接决定了整套管路系统的运行可靠性。这款适配ASME B16.20标准、对应150压力等级的螺旋缠绕垫片，正是针对中低压法兰连接场景开发的密封元件，可适配同标准下的突面、凹凸面等多种法兰密封面形式，在常温到中温区间的水、蒸汽、油品、弱腐蚀性介质输送管路中均可稳定发挥密封作用。

从实际工程应用的反馈来看，普通非金属平垫片在温度波动、压力交变的工况下，很容易出现应力松弛、垫片蠕变的问题，导致密封面出现微间隙引发介质泄漏，而金属缠绕式结构的垫片，通过V型金属带与非金属填充带交替叠合螺旋缠绕的结构，既保留了非金属填充材料的优异密封贴合性，又借助金属骨架的回弹特性，能够在法兰螺栓预紧力出现小幅衰减、管路因温度变化产生轴向位移时，始终保持对密封面的足够压紧应力，避免密封失效。这款150级的缠绕垫片，其金属带通常采用不锈钢材质冲压成型，填充带可根据实际输送介质的特性匹配石墨、聚四氟乙烯等不同材质，能够覆盖绝大多数工业中低压管路的密封需求。

在结构设计层面，这款垫片严格遵循ASME B16.20标准的尺寸公差要求，垫片的内外径尺寸与150磅级法兰的密封面尺寸完全匹配，安装时无需额外修磨即可直接对位放置，不会出现垫片偏置、内外径超出密封面边界的问题。垫片的厚度控制在标准规定的范围内，既保证了足够的压缩回弹量，又避免了垫片过厚导致的预紧时垫片过度变形、甚至被挤出密封面的风险。对于带内外定位环的缠绕垫片结构，定位环的作用一方面是在安装时快速对中，防止垫片安装偏心，另一方面可以限制垫片的最大压缩量，避免螺栓过度拧紧导致垫片本体结构被压溃，在实际安装作业中，作业人员只需按照对应法兰的螺栓扭矩要求对称拧紧螺栓，即可让垫片达到设计要求的密封比压，无需额外计算垫片的压缩量，大幅降低现场安装的操作门槛。

从安装边界条件来看，这款垫片适配的法兰为ASME B16.5标准下的150级法兰，对应的螺栓孔分布圆直径、螺栓规格都有明确的标准对应关系，在选型时只要确认法兰的公称通径与压力等级与垫片匹配，即可保证安装兼容性。在管路系统运行过程中，当管路内出现短时压力波动、温度升降带来的法兰面微量开合时，垫片的缠绕结构可以通过自身的回弹补偿这部分位移量，始终维持密封面的有效接触，相比传统的橡胶垫片、石棉垫片，其抗疲劳性能、耐温耐压范围都有明显提升，能够有效减少管路系统的非计划停机检修概率，降低运维成本。

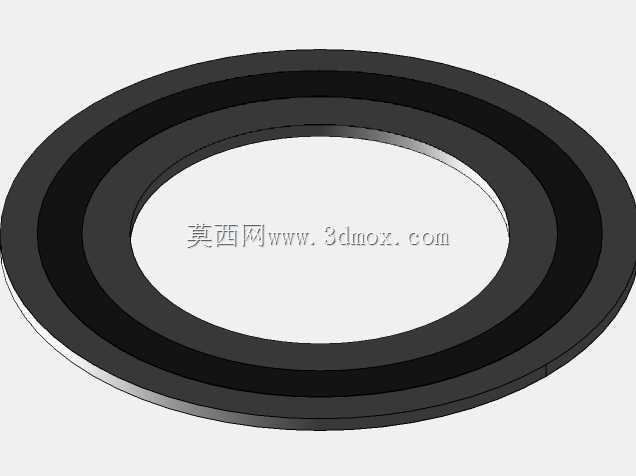

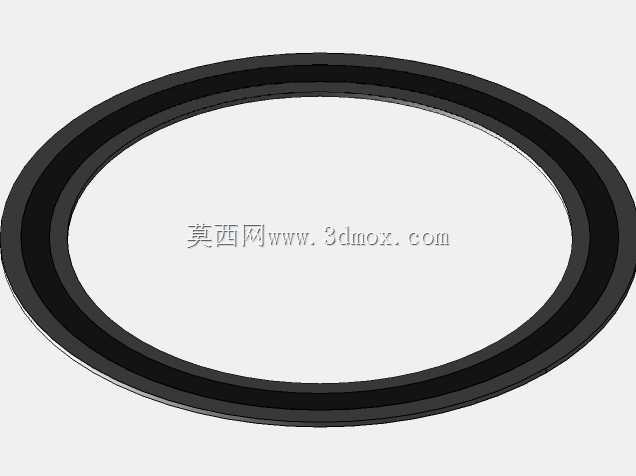

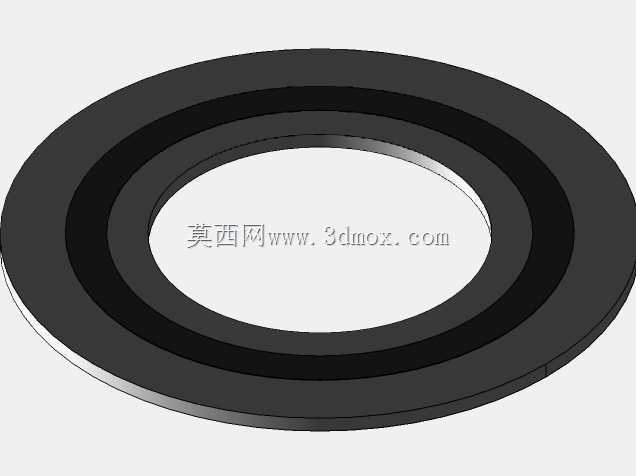

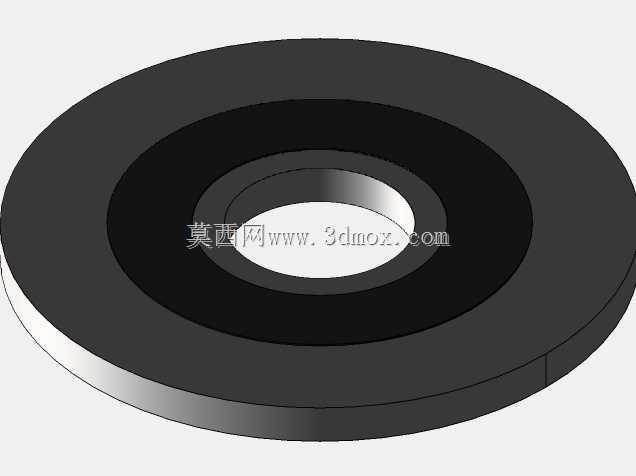

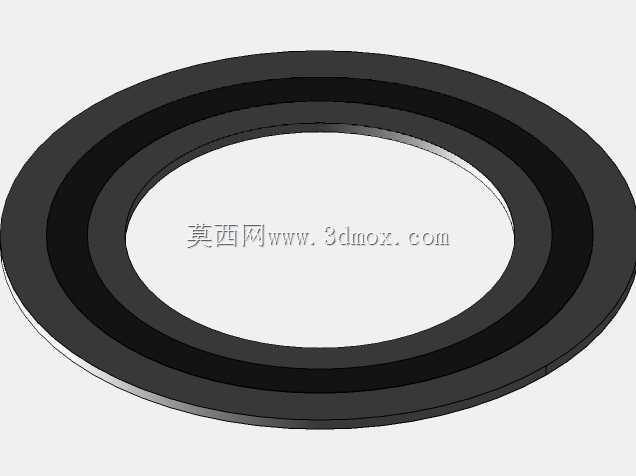

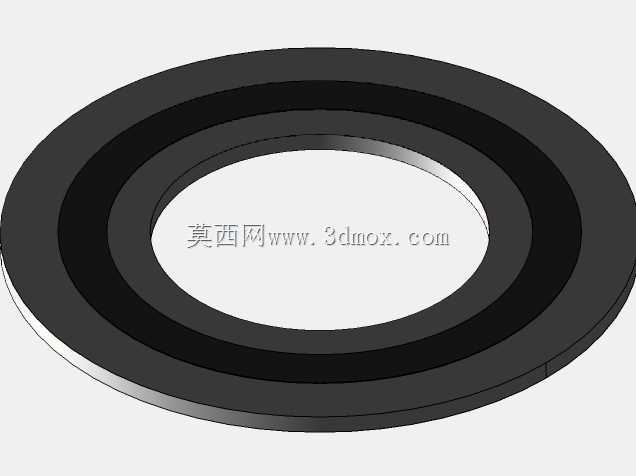

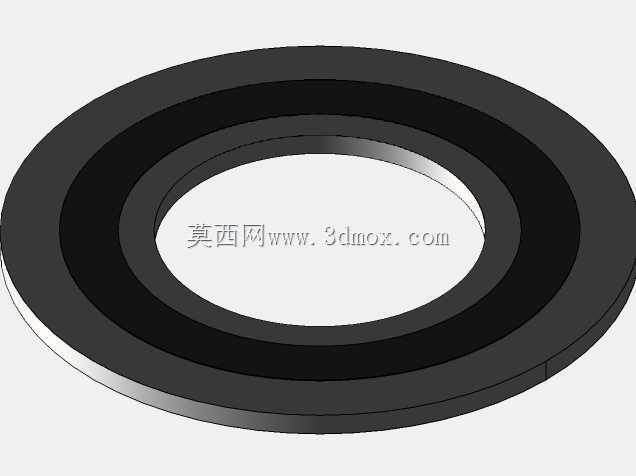

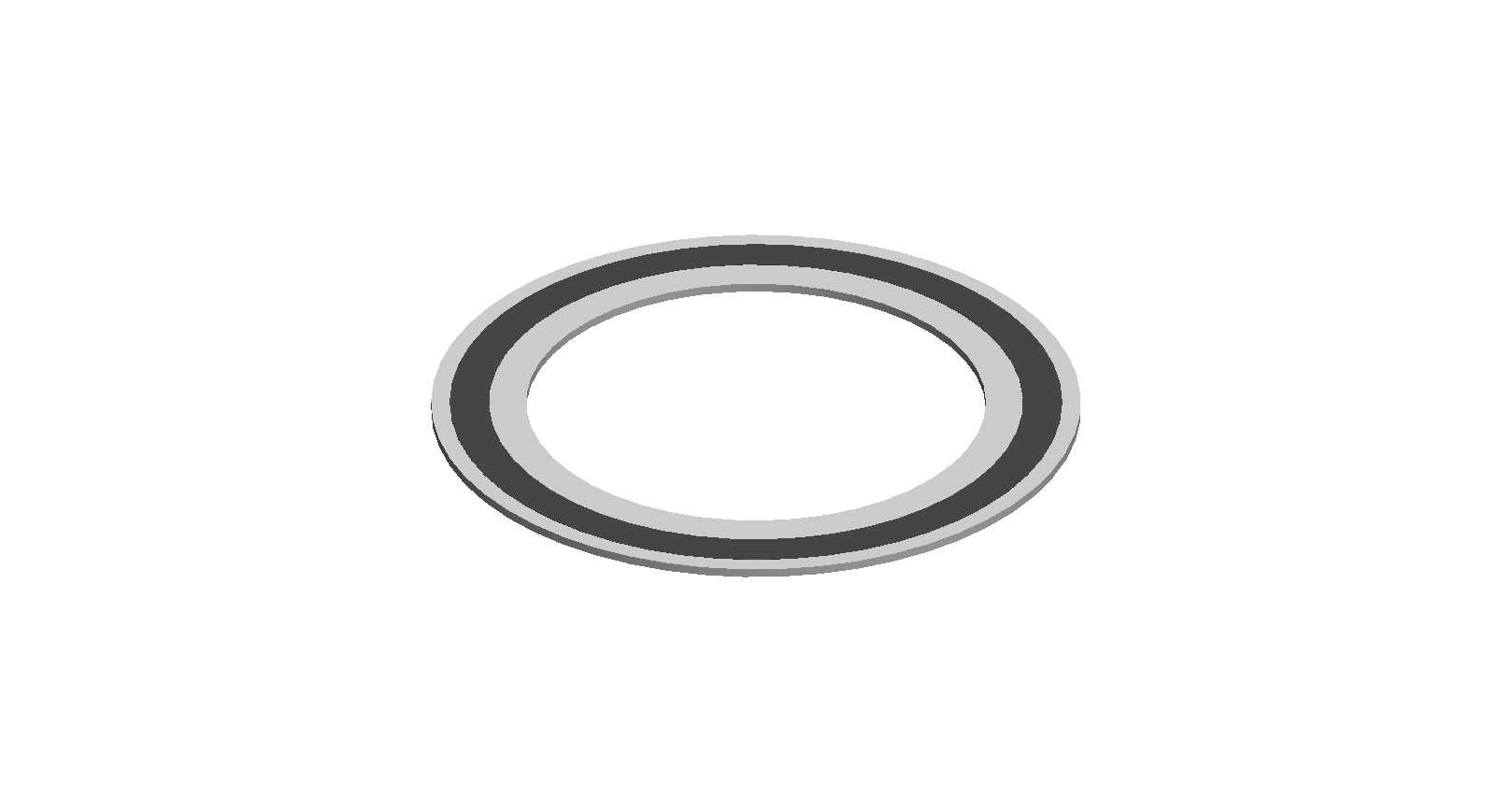

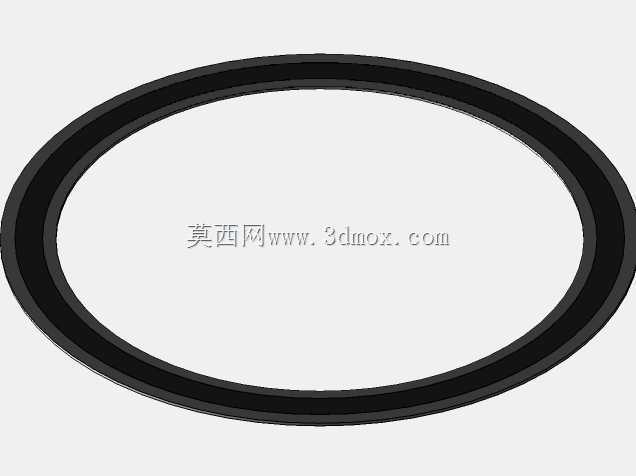

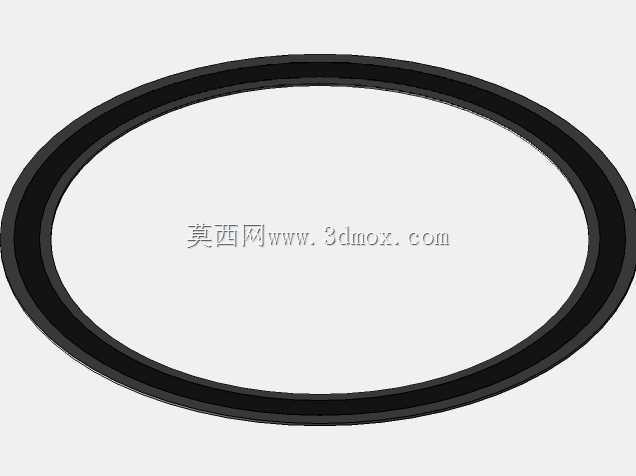

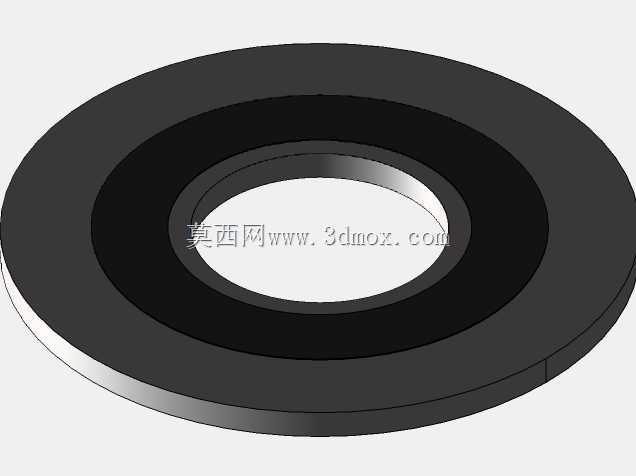

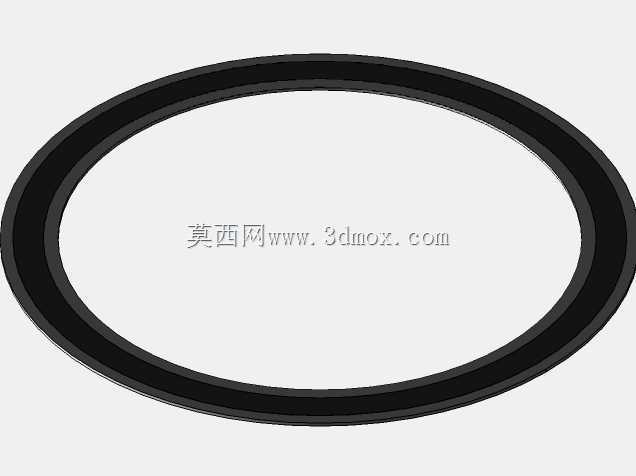

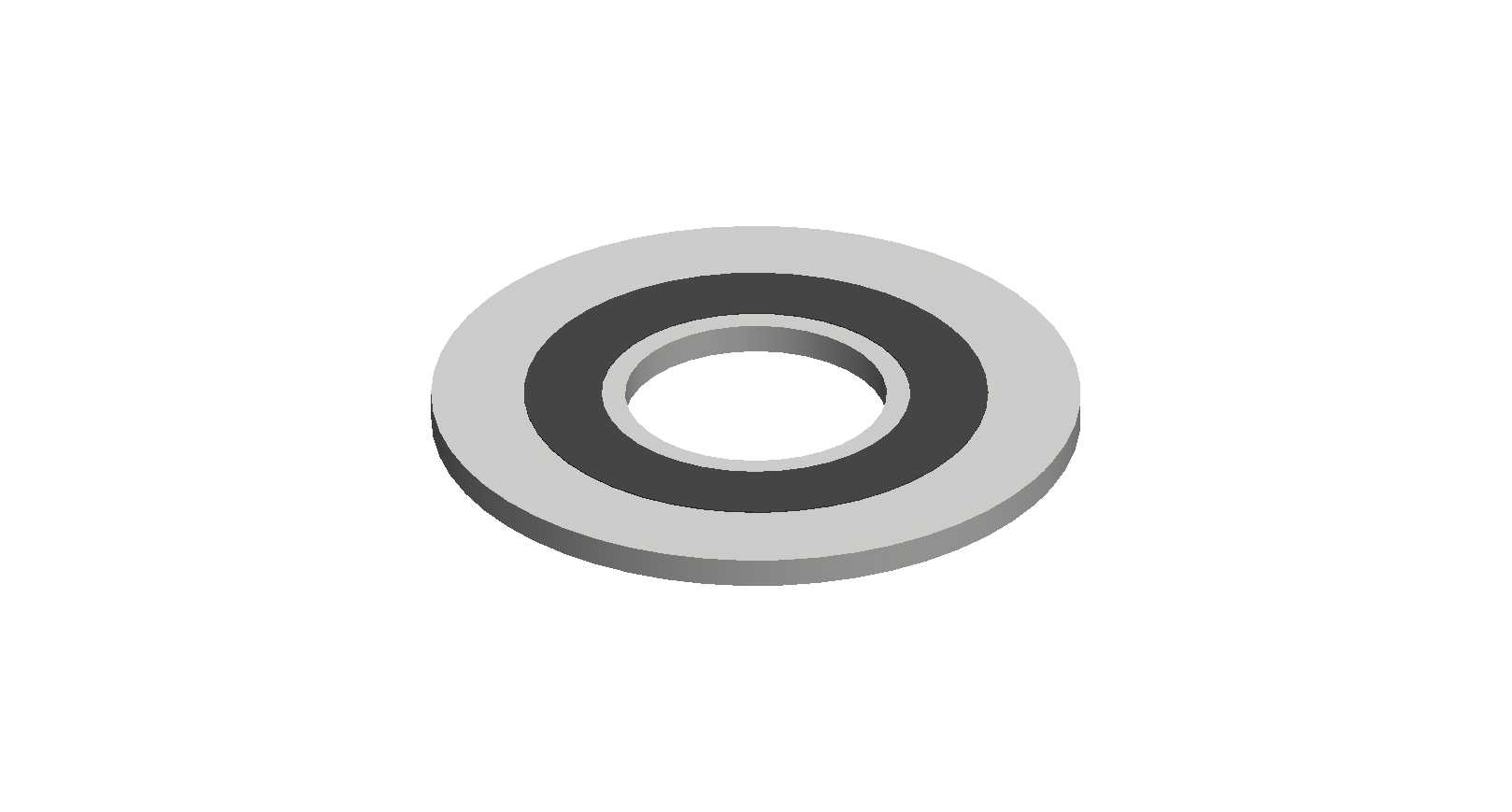

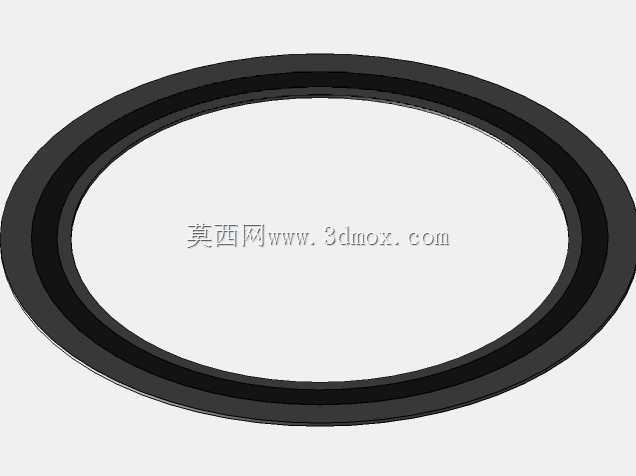

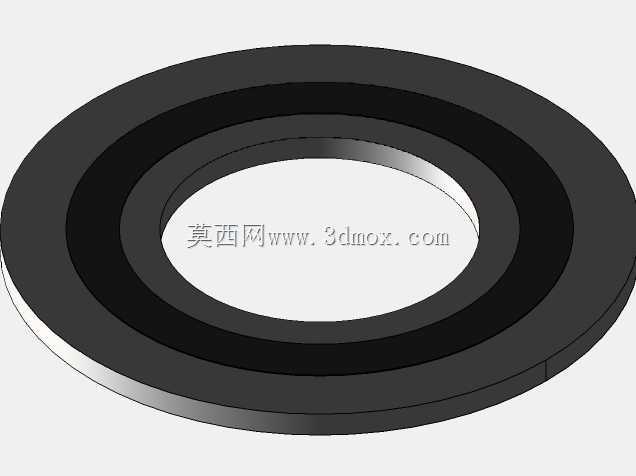

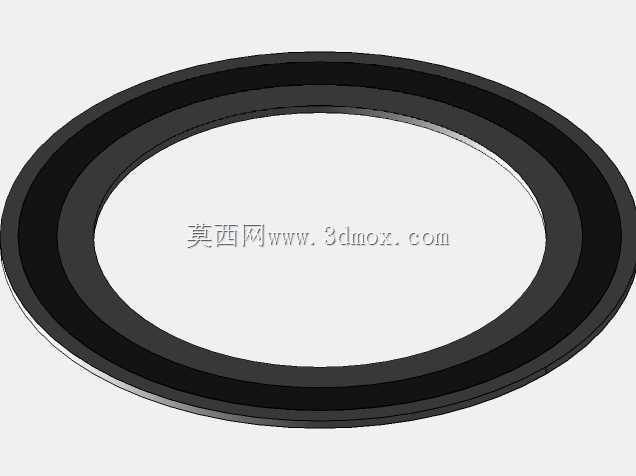

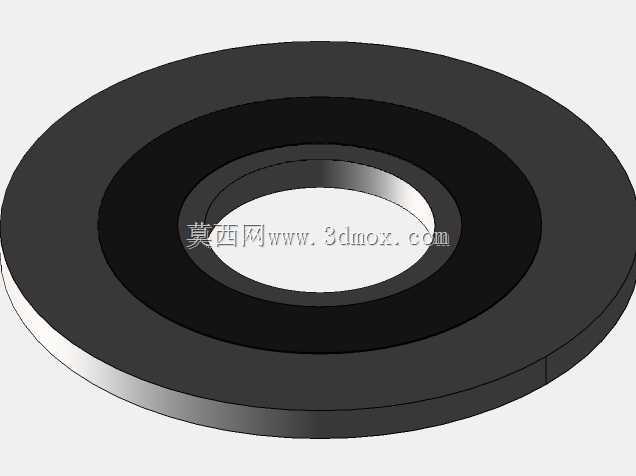

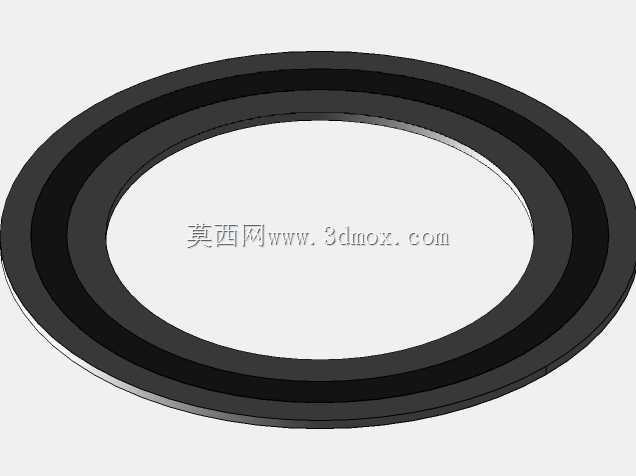

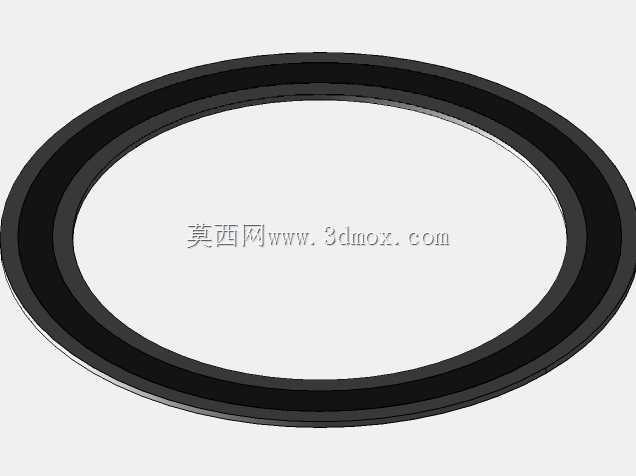

在三维建模过程中，这类标准件的建模需要严格把控尺寸公差与结构细节，不仅要准确还原缠绕本体的环形结构、内外环的台阶尺寸，还要体现出缠绕层的叠合结构特征，方便设计人员在进行管路装配设计时，直接调用模型进行干涉检查，确认垫片安装后与法兰、螺栓、螺母等周边零件不存在空间干涉，提前规避现场安装时可能出现的尺寸不匹配问题。对于设备选型人员而言，准确的三维模型也能帮助其在设计阶段直观确认密封元件的结构形式，结合工况条件快速完成密封方案的选型确认，减少设计阶段的反复核对工作量。
