机用虎钳三维结构设计作品

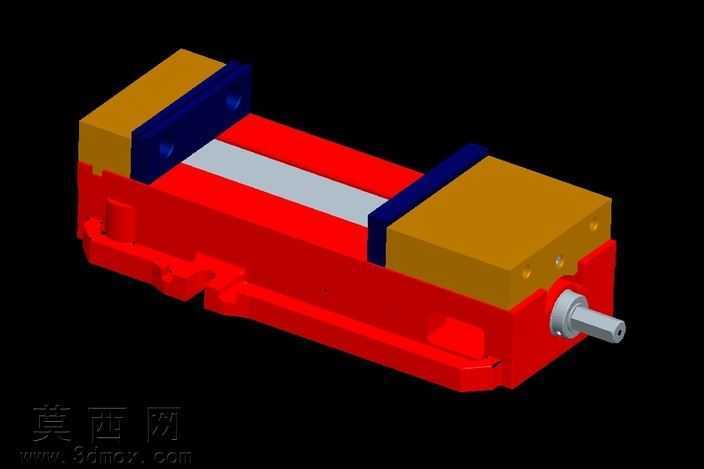

本作品为机用虎钳的三维建模设计成果，整体建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑完成。建模阶段以参数化设计思路为核心，先完成虎钳底座基体的特征搭建，通过拉伸、切除、倒角等基础特征构建出底座的滑轨槽、安装定位结构与侧边加强筋，确保底座作为承载主体的结构合理性，还原了实际铸件的壁厚均匀性与边角过渡特征。随后依次完成活动钳身、固定钳身、钳口板、丝杠传动组件、锁紧结构的独立零件建模，其中钳口板部分单独设计了防滑齿纹特征，还原了实际虎钳夹持工件时的防滑接触面结构，丝杠组件建模时还原了梯形传动螺纹的牙型特征与端部的转动连接轴段，确保各零件之间的装配约束关系完全符合实际机械装配逻辑，活动钳身可沿底座滑轨实现顺畅的直线进给动作。材质渲染阶段针对不同零件的实际材质进行区分设置：底座与钳身主体采用铸铁质感的哑光红漆材质，还原机床附件铸件的典型涂装效果；钳口板采用深蓝色淬火合金钢材质，突出夹持部件的高硬度质感；活动钳身与固定钳身的上部垫块采用黄铜色金属材质，区分不同功能部件的材质差异；丝杠端部的转动轴采用亮银色精钢材质，突出机加工表面的光洁质感。整体渲染采用黑色纯色背景，搭配均匀的工业产品展示光照，清晰呈现虎钳各部分的结构轮廓与装配关系，避免多余光影干扰结构展示。设计过程中重点考量了虎钳的实际工作逻辑，确保固定钳身与底座的刚性连接结构、活动钳身与丝杠的螺母配合结构、钳口板的安装定位孔位都完全符合通用机虎钳的行业通用设计规范，各活动部件之间不存在结构干涉，完整还原了机用虎钳作为机床常用夹持工装的完整结构形态，可用于机械原理教学展示、工装结构参考等场景。
