小型手持旋转打磨电动工具结构设计

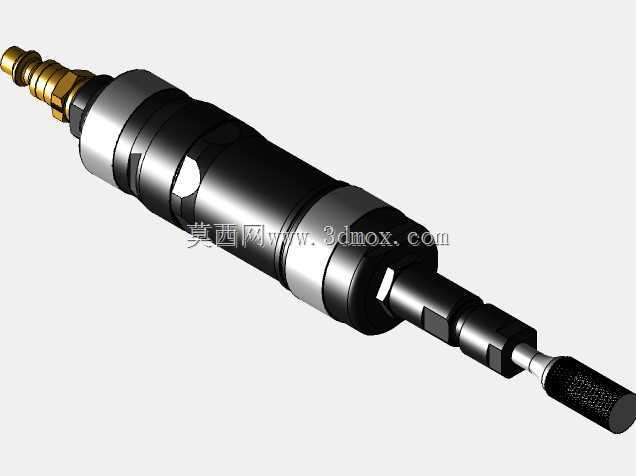

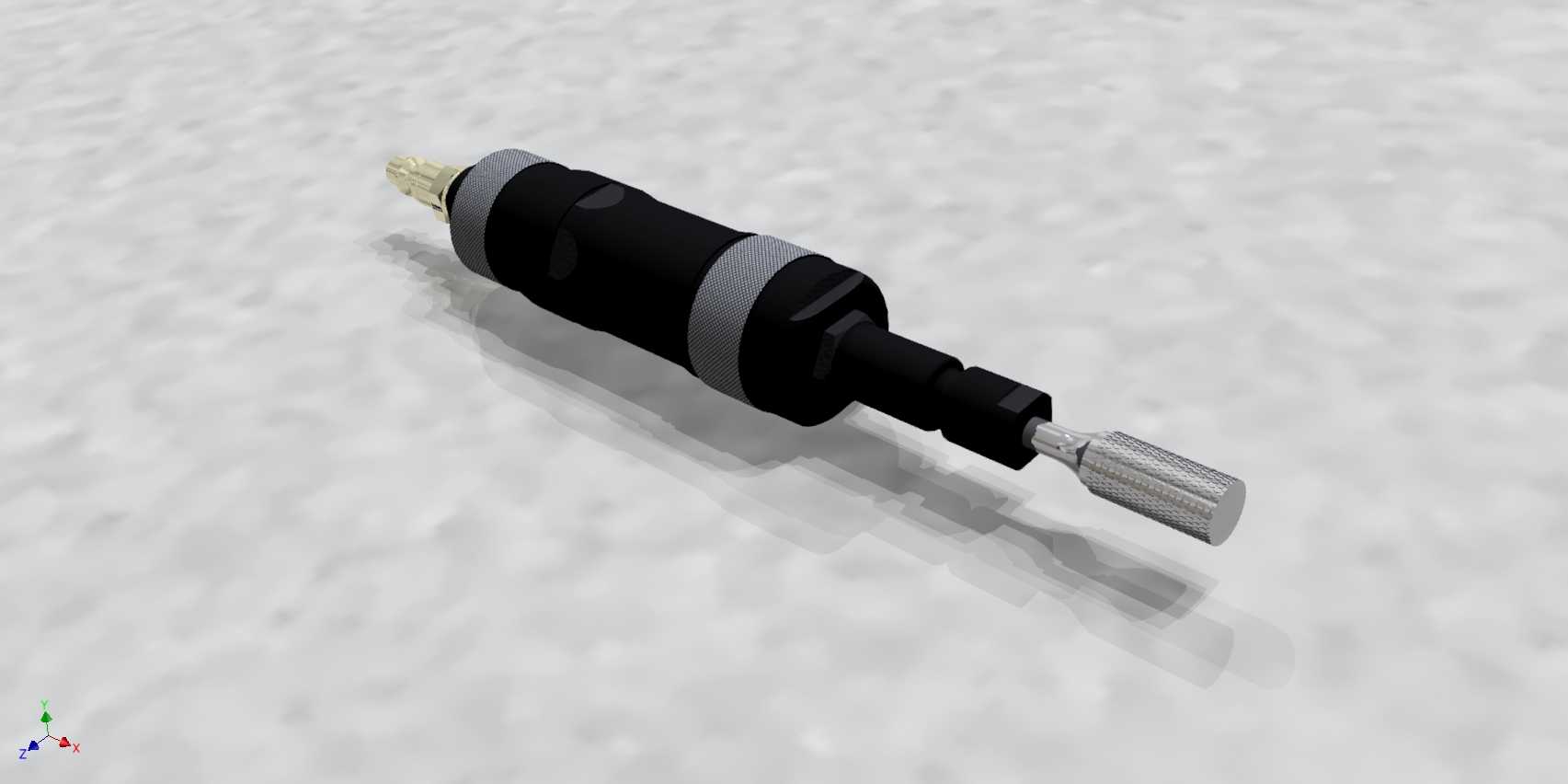

这款手持电动打磨工具的三维结构，核心围绕小空间精密加工作业场景搭建，日常在模具修配、五金件去毛刺、珠宝首饰精抛、电子元器件引脚修整这类需要近距离精细操作的工位上，这类工具的使用频率远高于大型角磨设备。从实际作业需求出发，设计时首先考量的是手持握持的贴合度，整机采用分段式柱形结构，主体握持段做了防滑滚花纹理处理，作业时手掌包裹握持段不会因为设备振动出现打滑偏移，靠近输出端的位置做了直径收窄的轴段设计，方便手指捏持调整打磨角度，应对狭小缝隙内的修磨作业时，能灵活调整施力方向。

动力输出端采用夹头式快换结构，可适配不同直径的磨头、抛光轮、铣削小刀具，更换作业头时不需要额外的复杂工装，手动旋拧夹头锁紧套即可完成装夹，锁紧后同轴度控制在合理公差范围内，高速旋转时不会出现明显的径向跳动，避免打磨时出现振纹影响加工面质量。尾部的动力接入端做了阶梯式防脱结构，适配常规的气动或者电动驱动管线连接，连接后能承受作业时的拉扯力，不会出现管线脱落的情况。

从结构设计逻辑来看，内部的传动腔体做了同轴度定位台阶，旋转轴的支撑位预留了轴承安装空间，可适配微型深沟球轴承，降低高速旋转时的摩擦阻力，同时外壳分段处设计了密封槽，可加装密封圈阻挡打磨产生的粉尘进入传动腔体，延长内部构件的使用寿命。外壳的材质选型对应不同段做了区分，握持段采用绝缘防滑的工程塑料材质，中间传动段采用金属材质保证结构刚性，输出端的夹头部分采用淬火钢材制作，保证反复装夹作业头不会出现磨损松旷。

安装边界方面，整机最大外径控制在适合单手握持的尺寸范围，总长度适配手掌展开握持的合理区间，作业时不需要大幅度摆动手臂，仅靠手腕转动即可完成大部分修磨动作。设备的重心设计在握持段中心位置，长时间手持作业不会出现明显的坠手感，降低操作疲劳度。输出端的作业头伸出长度做了合理限制，既保证足够的作业深度，又避免伸出过长导致刚性不足出现弯折。在实际产线应用中，这类工具常搭配工位除尘装置使用，外壳上预留的辅助结构可适配小型防尘罩安装，打磨产生的碎屑可以通过防尘罩的吸尘口直接抽走，避免粉尘飘散影响作业环境。针对不同的作业载荷，结构上预留了调速模块的安装空间，可根据打磨材质的不同调整输出转速，比如打磨硬质金属时调低转速增加扭矩，抛光软质材质时调高转速获得更好的表面光洁度。整机的装配逻辑采用轴向串联式设计，所有零件从尾部到输出端依次套装，拆卸维护时不需要复杂的拆解步骤，依次拧开分段的锁紧套即可更换内部磨损的轴承、密封件等易损件，降低后期维护的成本。夹头的锁紧力经过结构校核，在额定转速下装夹常规尺寸的磨头不会出现飞脱情况，作业时的安全冗余度满足车间手动工具的安全规范要求。
