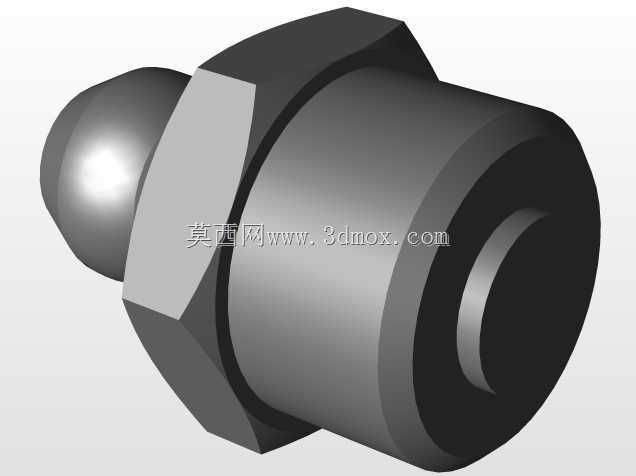

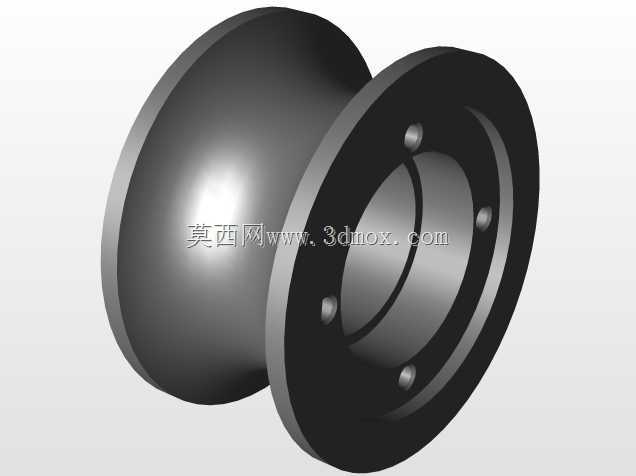

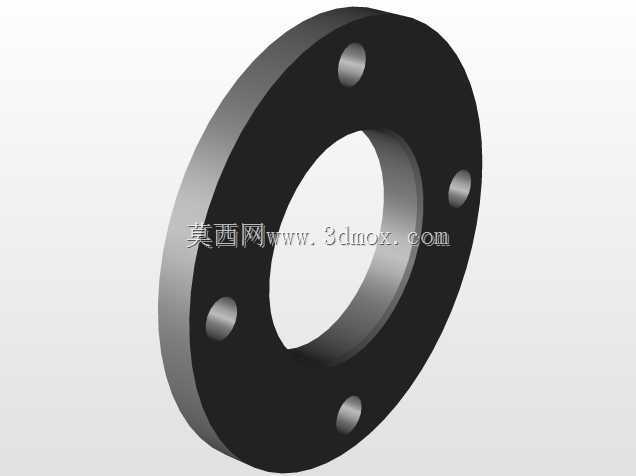

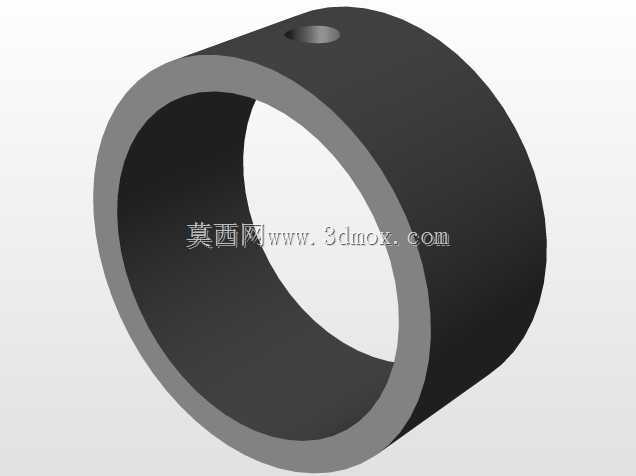

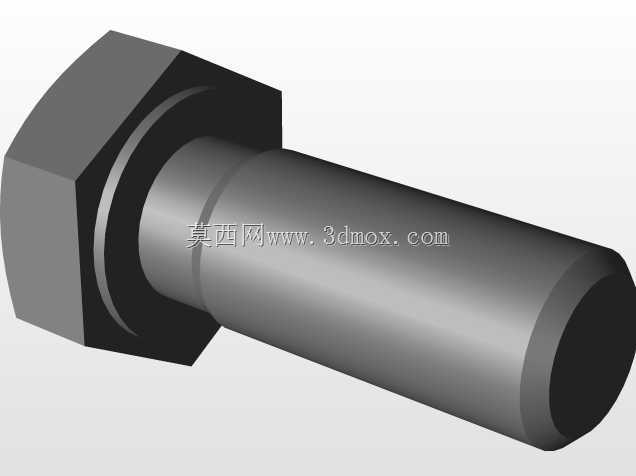

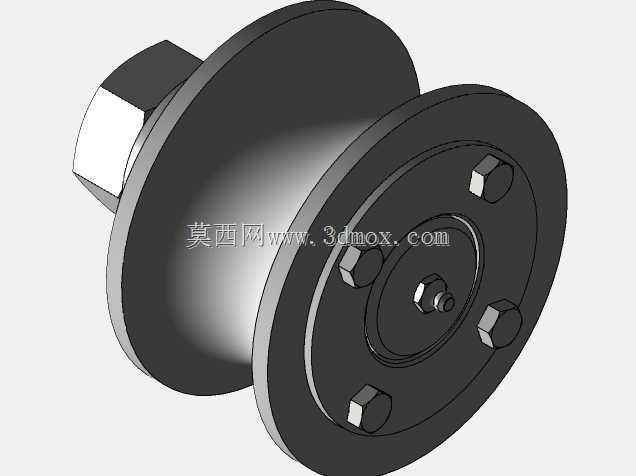

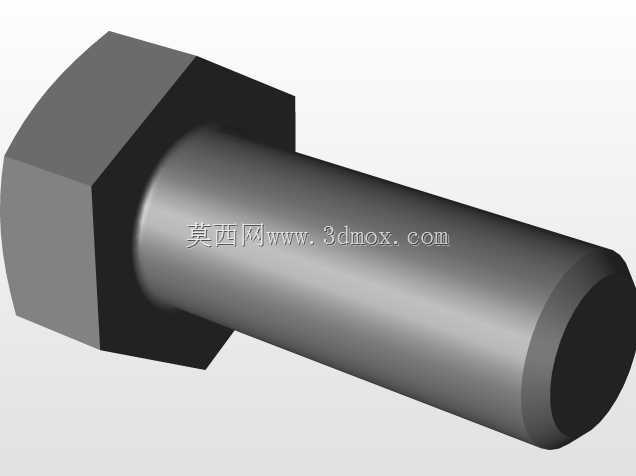

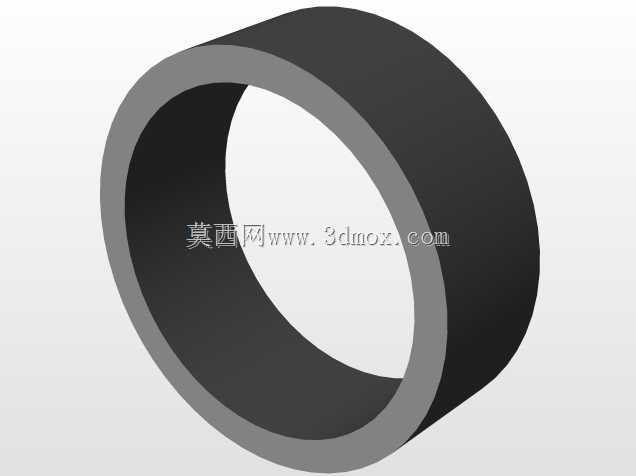

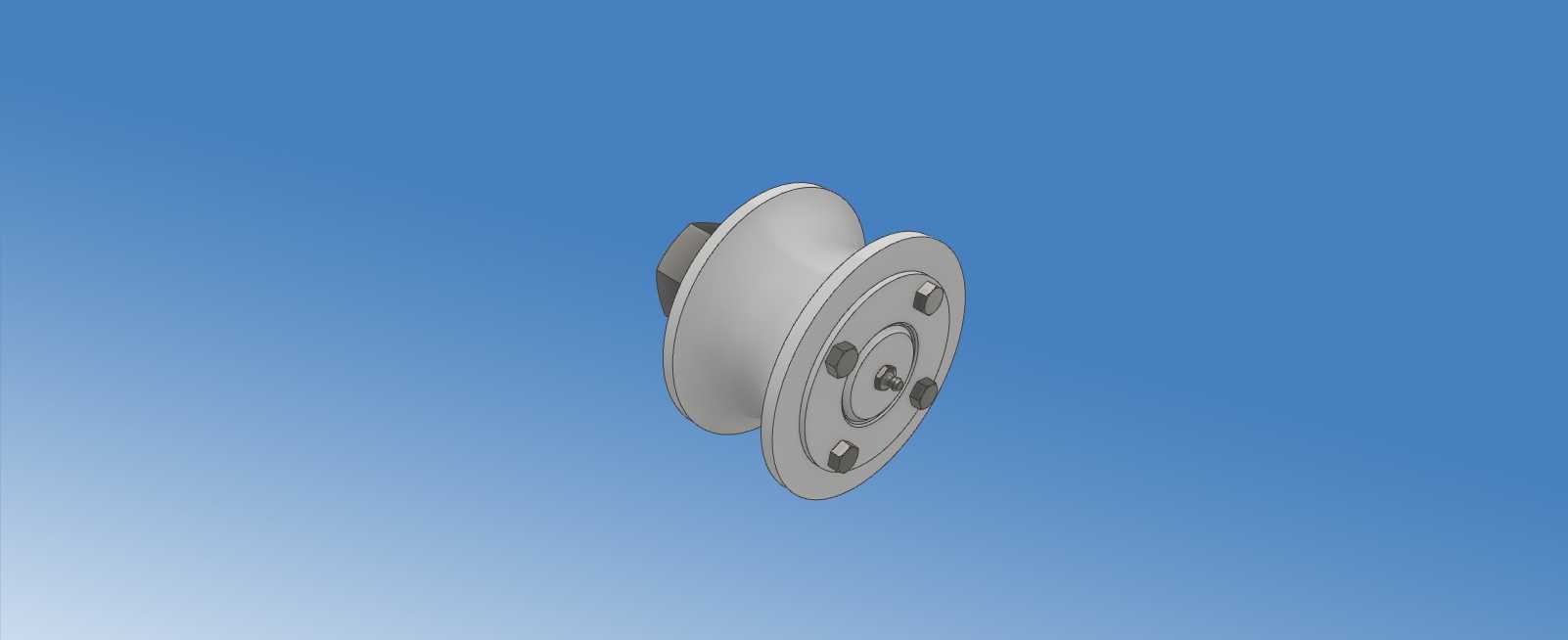

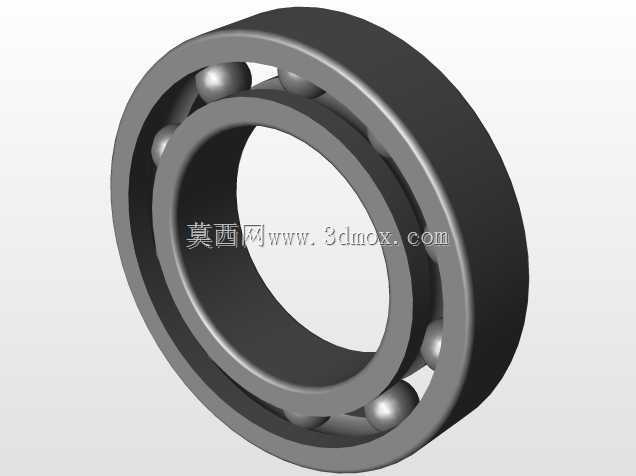

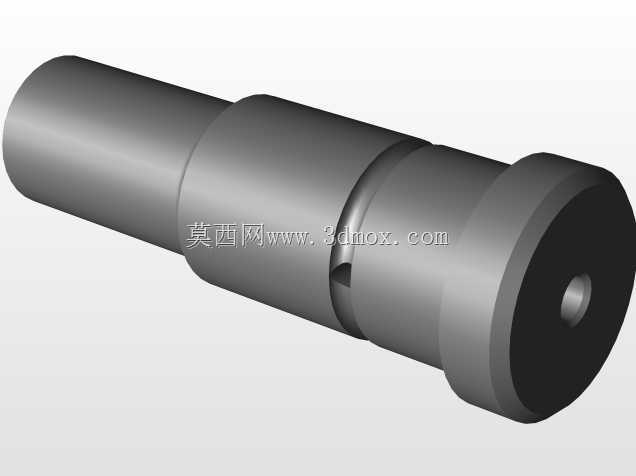

这款轮体结构主要配套火焰切割、等离子切割等移动式切割设备的行走端使用,在车间下料工位、钢结构预制场的轨道式切割作业场景中,承担设备沿预设轨道平稳移动的承载与导向作用,避免切割过程中设备走偏导致切口歪斜、尺寸超差的问题。从结构设计来看,轮体采用双轮缘带法兰的结构形式,中间的轮面与轨道顶面贴合承载,两侧突出的轮缘卡在轨道两侧,可抵消切割作业时割炬反冲、设备启停惯性带来的横向偏移力,保证行走轨迹的直线度。轮体中心的安装轴段做了同轴度公差约束,与设备行走架的安装孔配合时,可保证轮体转动无偏摆,降低行走过程中的卡顿与异响。法兰端面上均匀布置的紧固孔,用于将轮体与行走驱动端的连接座锁紧,传递行走扭矩的同时,避免轮体在频繁正反转、启停工况下出现轴向窜动。设计过程中,轮缘的高度做了针对性优化,既保证足够的导向限位能力,避免轮体脱轨,又不会因为轮缘过高与轨道侧的安装紧固件、轨道接缝凸起产生剐蹭。轮面的宽度匹配常用的轻型切割设备轨道规格,接触应力控制在合理区间,长期使用不会出现轮面过度磨损、轨道压痕过深的问题。安装边界上,轮体的轴向总长度适配常规小型切割设备行走架的安装间距,不需要额外调整架体尺寸即可直接替换原有轮体;中心安装孔的直径匹配通用的行走轴径,法兰端的紧固孔孔位与市面上多数同规格切割小车的连接座孔位通用,互换性较强。轮体的转动部位预留了润滑脂加注通道,日常维护时可直接加注润滑脂,降低转动副的磨损,延长轮体的使用寿命。在实际作业场景中,这类轮体不仅要承受设备自身的重量,还要承受切割过程中设备移动时的振动,因此轮体的壁厚做了均匀化处理,既保证整体结构强度,不会因为长期受载出现轮体变形,又控制了整体重量,降低行走驱动的负载。轮体与轴配合的部位做了表面硬化处理,提升耐磨性能,避免频繁拆装导致的配合面磨损、间隙变大问题。导向轮缘的内侧做了小角度倒角,当设备经过轨道接缝处出现微小偏移时,倒角可引导轮体自动回正,不会出现卡滞现象。法兰连接面的平面度做了严格控制,锁紧后连接面完全贴合,不会因为局部间隙导致轮体安装倾斜,影响行走精度。从三维建模的角度来看,该轮体的所有回转特征均围绕中心轴线做同轴约束,紧固孔采用圆周阵列方式生成,保证孔位的等分精度,建模过程中对轮缘、轮面的过渡圆角做了细化处理,避免应力集中,同时也符合实际加工的工艺要求,不会出现无法加工的尖锐内角。
