Volantede同轴式传动变速箱结构设计

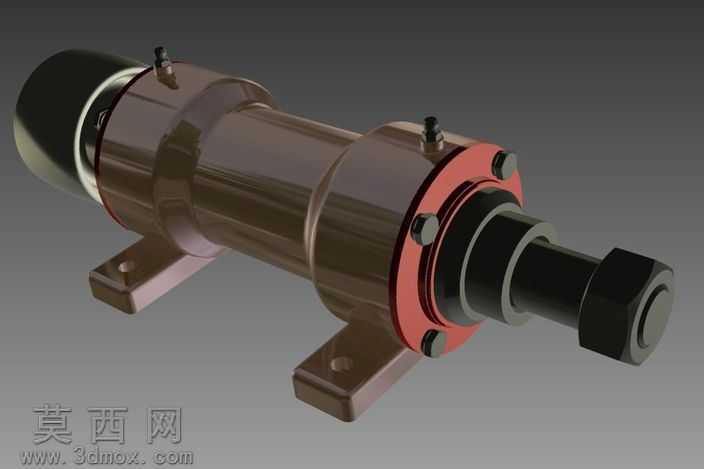

本作品为同轴布局的传动变速箱三维建模设计，整体采用卧式安装结构，建模过程中严格遵循机械传动设计的公差配合规范，对变速箱内部的齿轮啮合副、输入输出轴系、密封结构、安装支撑结构进行了全参数化的特征建模。在建模环节，首先搭建输入轴与输出轴的同轴基准轴系，依次完成各级传动齿轮的齿廓参数化绘制，通过渐开线齿形的精准拟合保证齿轮传动的啮合精度，避免传动过程中出现卡滞、异响等问题；针对箱体部分，采用分段式筒体结构设计，分别完成输入侧端盖、中间传动腔体、输出侧连接法兰的特征构建，在法兰连接位置精准布置螺栓孔位与密封槽结构，保证箱体装配后的密封性能，防止传动润滑油渗漏。材质渲染阶段，为箱体主体部件赋予深棕金属烤漆材质，还原工业变速箱壳体的金属质感与表面涂层效果，连接法兰部分赋予红漆防锈涂层材质，紧固件螺栓、螺母赋予发黑处理的碳钢材质，输入输出轴的外露轴段赋予精磨金属材质，安装支座赋予铸铁磨砂材质，通过不同材质的粗糙度、反光度参数调整，让整体渲染效果贴近真实工业变速箱的实物外观，清晰区分不同功能部件的材质差异。结构设计上，采用底部双支座安装形式，支座上预留安装通孔，可通过螺栓将变速箱稳固固定在设备安装基座上，输入侧适配动力输入部件的连接接口，输出侧采用轴端锁紧螺母结构，可实现与负载部件的可靠连接，箱体顶部预留注油、排气接口结构，满足变速箱日常使用中的润滑维护需求。设计过程中充分考虑部件的装配工艺性，所有零部件均按照实际装配顺序进行约束装配，可实现装配体的干涉检查，验证各部件在装配、运转过程中不存在结构干涉，同时对内部传动的齿轮传动比进行参数化匹配，保证变速箱可实现预设的转速转矩转换功能，满足动力传输过程中的变速增扭需求，整体结构紧凑，同轴布局的设计有效缩减了变速箱的轴向安装尺寸，适配安装空间受限的传动场景。
