汽车变速箱第二轴花键轴结构设计

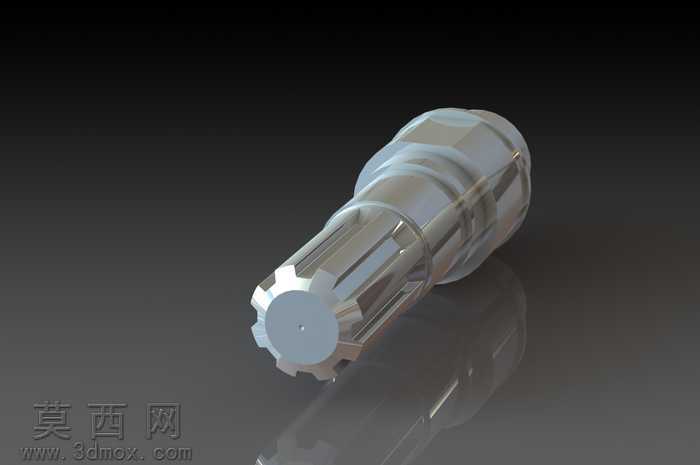

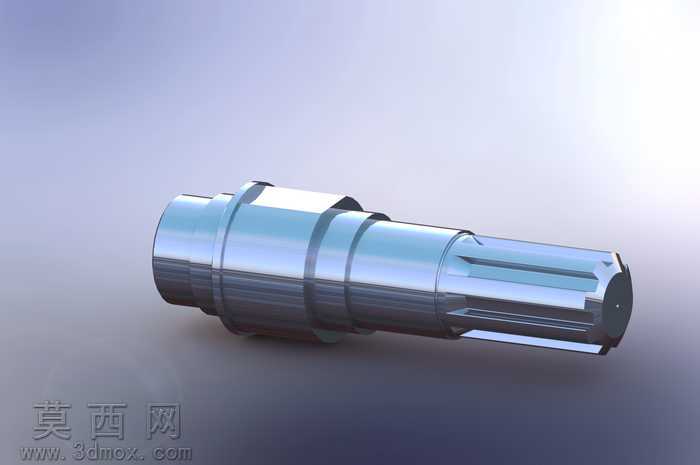

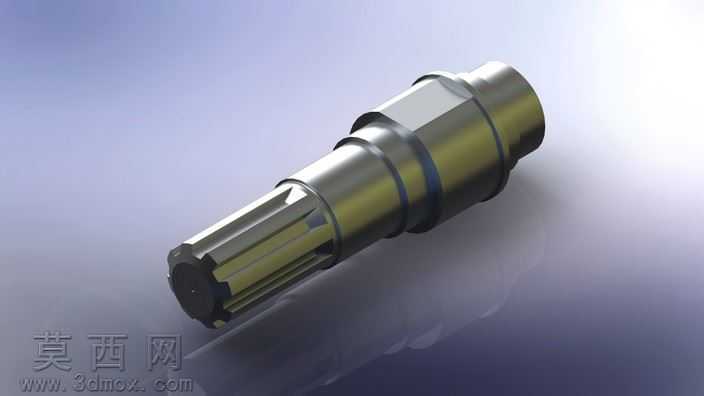

本作品为汽车变速箱核心传动部件第二轴的三维参数化设计模型，建模阶段采用自顶向下的设计思路，先依据变速箱整体传动比、扭矩传递需求确定轴的各段轴径、长度基准参数，再通过特征叠加的方式逐步完成结构搭建：首先绘制轴的主体回转轮廓，通过旋转凸台特征生成轴的基础基体，保证各轴段同轴度公差符合传动件装配要求；随后针对轴端的花键传动结构，采用扫描切除结合阵列特征完成渐开线花键齿的建模，严格匹配标准花键的齿形参数、压力角与模数，确保与啮合齿轮的配合精度；对于轴上的定位轴肩、退刀槽、卡簧槽等细部结构，均按照机械加工工艺要求设计对应尺寸，避免出现应力集中的尖锐棱角，同时保证后续轴承、齿轮等零件的装配定位精度。材质设定阶段，结合变速箱轴的实际工况，为模型赋予合金结构钢材质属性，调整金属材质的反射率、粗糙度参数，模拟经过调质处理后的金属表面质感，同时对花键啮合面、轴承配合面等关键工作面设置更高的光洁度表现，区分加工面与非加工面的视觉差异。渲染阶段采用工作室柔光环境，通过多角度光源布置展现轴类零件的回转体结构特征，添加地面反射效果突出零件的金属质感与结构轮廓，清晰呈现各轴段的直径变化、花键齿形细节与端部结构。设计过程中充分考虑零件的力学性能与装配合理性，各轴段的长度、直径参数均经过受力校核，保证轴在传递额定扭矩时的刚度与强度满足使用要求，花键结构的设计兼顾传动平稳性与承载能力，定位结构的尺寸公差与形位公差设置符合行业通用设计规范，能够直接用于变速箱的虚拟装配验证、运动仿真分析以及后续的加工工艺编制，为变速箱传动系统的整体设计提供精准的零件模型支撑。
