柱式膜组气体分离装置结构设计

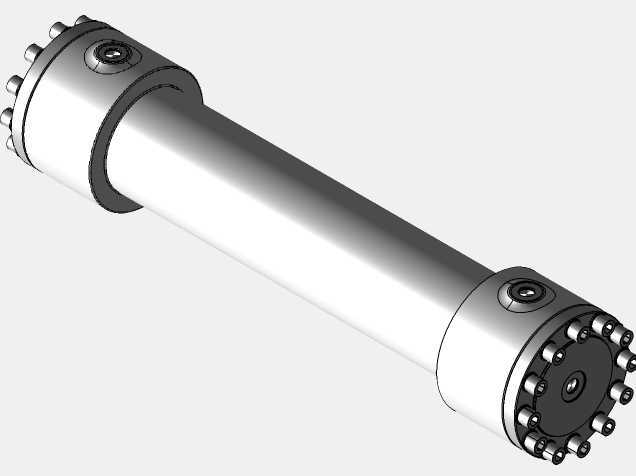

在工业气体提纯、气源净化、特殊气氛制备的生产场景里，这类柱式膜分离结构是实现不同气体组分选择性透过分离的核心执行元件，不同于传统的吸附式、精馏式分离设备，膜法分离依靠膜材料本身的分子选择透过特性，在常温低压工况下就能完成气体组分的筛分，不需要复杂的相变换热流程，设备整体占地小，运行过程无额外化学药剂消耗，在小型制氮、沼气提纯、压缩空气除杂干燥、实验室特种气源制备等场景都有广泛适配性。从结构设计逻辑来看，整体采用长圆柱筒体作为膜丝束的承载壳体，两端采用端盖压合结构配合周向均布的紧固件实现密封锁紧，这种布局可以在有限的安装空间内最大化填充膜丝有效面积，同时保证气流在筒体内的流道均匀，避免出现局部偏流导致的分离效率下降。两端端盖上预留的侧部接口分别对应原料气进气、渗透气出气、截留气出气的流道，接口位置靠近端盖外缘，在安装时可以直接对接现场气路管路，不需要额外加装转角接头，减少管路沿程阻力损失。端盖与筒体的密封面采用台阶式配合结构，配合密封件可以承受常规工况下0.1-1.6MPa的工作压力，周向布置的紧固件采用对称锁紧顺序，可以保证端盖受力均匀，避免单侧压紧导致的密封件偏磨泄漏。筒体本身采用等径薄壁结构，在满足承压强度要求的前提下尽可能降低整体自重，外表面无多余凸起结构，在设备集成时可以通过管夹直接固定在安装支架上，安装固定的位置可以根据整机布局灵活调整，不需要在筒体上额外加工安装孔位，避免破坏筒体承压完整性。从安装边界来看，整体长径比偏大，安装时需要预留两端管路的操作空间，尤其是端盖紧固件的拆装空间，方便后期更换内部膜芯时不需要整体拆除设备连接管路，只需要松开对应端的紧固件就可以抽出内部膜组件完成维护。设计过程中需要重点考虑气流在筒体内的分布均匀性，端盖内部设置有简易的气流分布腔，原料气进入筒体后可以沿整个膜丝束截面均匀分布，避免入口处高速气流直接冲刷局部膜丝导致的膜丝过早损坏，同时渗透气侧的流道设计要保证透过膜丝的气体可以顺利导出，避免渗透侧背压过高影响分离效率。这类结构的膜分离装置在实际选型适配时，需要根据处理气量、目标气体纯度要求匹配对应长度的筒体以及膜丝填充密度，同系列的不同规格产品可以通过调整筒体长度实现处理能力的线性调整，两端端盖的连接接口尺寸保持统一，方便现场设备的扩容改造。在实际运行过程中，这类柱式结构的抗振动性能优于板式膜组件，在移动气源设备、车载制氮设备等有振动冲击的工况下也能保持稳定的密封性能，不会因为长期振动出现紧固件松动、密封失效的问题。结构上没有复杂的运动部件，运行过程中不需要额外的维护操作，只需要根据进气杂质含量定期在前端加装预处理过滤器，避免油污、固体颗粒进入筒体内部堵塞膜丝孔隙，就能保证长期稳定的分离效果。建模过程中对两端紧固件的位置、密封槽的尺寸、接口的通径都做了参数化处理，调整设计参数时可以快速生成对应规格的模型，直接用于工程出图或者整机装配干涉检查，端盖与筒体的配合公差按照常用的间隙配合选取，兼顾加工经济性与装配便利性，紧固件选用标准件，不需要定制特殊规格的连接件，降低生产采购成本。
