高流量锥形进气空气滤清器结构设计

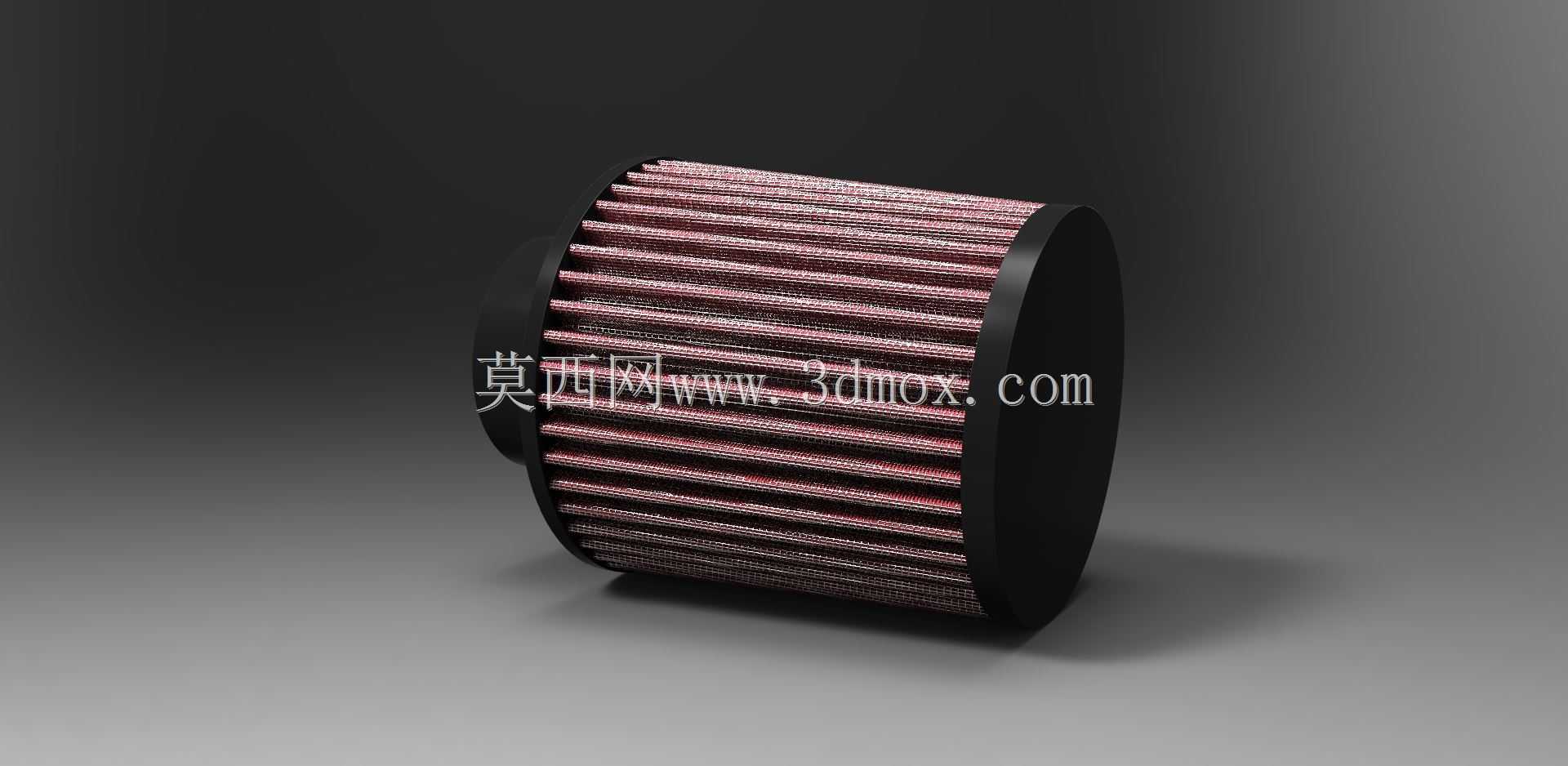

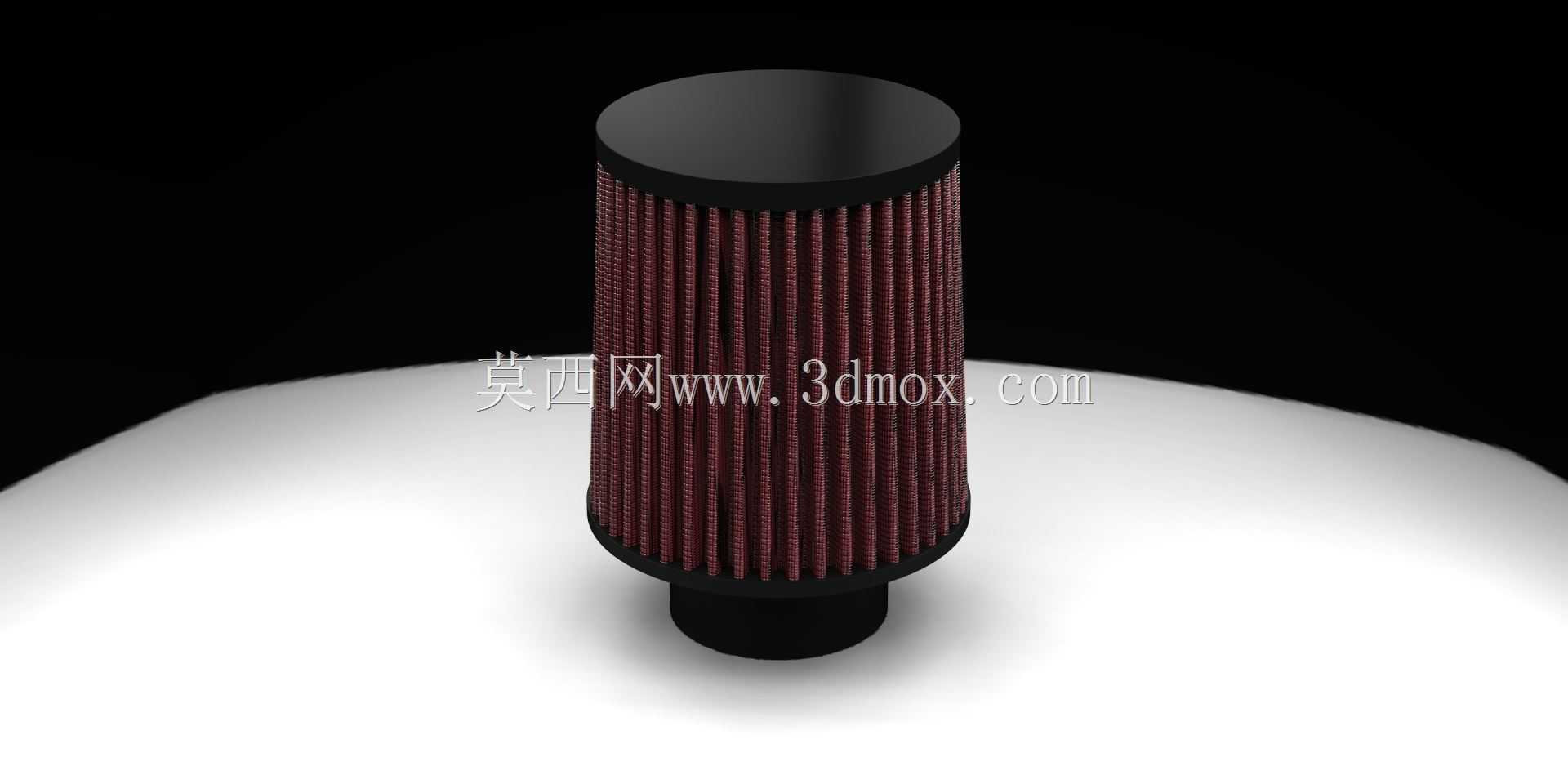

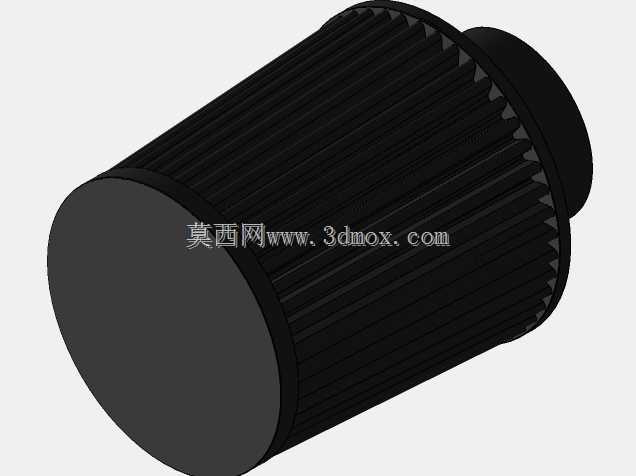

这类锥形空气滤清器多应用在小排量内燃机进气系统、小型空压机进气端、改装车辆进气升级场景中，核心作用是滤除进气气流裹挟的浮尘、砂粒、硬质碎屑，避免杂质进入气缸或压缩腔造成运动副磨粒磨损，同时相比传统圆柱形空滤，锥形结构能在有限安装空间内提供更大的有效过滤面积，降低进气阻力，提升进气充量效率。从结构设计逻辑来看，该款滤清器采用一端大直径开口、一端小直径收口的锥台造型，大端为封闭端盖，采用硬质橡胶材质一体封边，既可以固定折叠滤材的端部轮廓，也能避免未过滤空气从端面缝隙短路进入洁净侧；小端为安装接口，预留标准卡箍安装位，可直接对接进气软管或节气门座，接口处设计有环形凸棱，卡箍锁紧后可保证密封可靠性，避免负压状态下出现漏气问题。滤材部分采用打折折叠工艺，沿锥面周向均匀排布褶皱，褶皱高度沿锥面轴向保持一致，相邻褶皱间预留均匀的气流通道，既保证滤材有效展开面积最大化，也避免褶皱贴死造成过滤面积损失；滤材选用复合纤维材质，表层做疏油处理，可阻挡空气中的油雾、水汽附着堵塞滤孔，支撑网采用菱形金属网夹在滤材内外两侧，可承受进气负压带来的形变压力，避免高流量工况下滤材被吸瘪变形。安装边界方面，设计时需预留滤清器周向至少15mm的周边间隙，保证进气气流可以从周向各个方向顺畅进入滤层，避免紧贴机舱内壁或其他管线造成进气面积不足；轴向安装长度需匹配进气管道的装配余量，接口插入深度控制在20-25mm，既保证卡箍锁紧的接触面积，也避免插入过深顶到内部滤材褶皱造成变形。实际选型匹配时，需根据发动机额定进气量核算滤材的容尘量与流通阻力，该款锥形结构的流通阻力比同接口尺寸的圆柱空滤低12%左右，容尘量提升约18%，适合安装空间局促、对进气流量有较高要求的动力设备，日常维护时可通过反向吹洗清理表层积尘，达到容尘极限后整体更换，端盖的橡胶材质耐温范围覆盖-40℃到120℃，可适配机舱内的常规工作温度环境，不会出现高温老化开裂、低温脆断的问题。建模过程中需重点控制褶皱的排布角度与锥面的贴合度，保证每一道褶皱的折弯半径一致，避免出现滤材拉伸应力集中的区域，端盖与滤材的结合面做包胶贴合处理，建模时需预留0.3mm的包胶压合余量，保证实际生产时橡胶可以完全包裹滤材端部，不存在密封缝隙。
