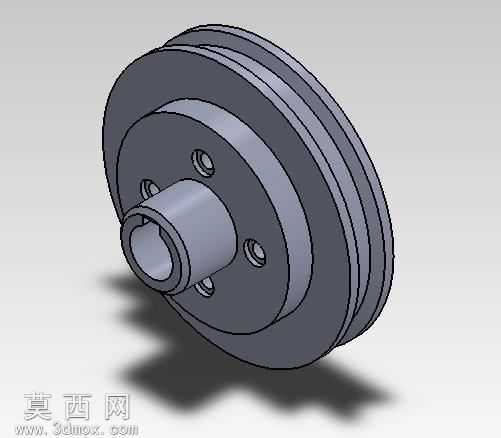

双槽带轮毂安装式滑轮三维结构模型

本滑轮模型采用SolidWorks三维建模软件完成全参数化设计，建模过程遵循机械零件设计的通用规范，整体结构还原了工业常用双槽滑轮的完整形态。模型主体由轮缘、轮辐、轮毂三个核心部分构成，轮缘部分设计有两道平行的环形绳槽，槽型截面经过圆角过渡处理，可有效避免绳索在传动过程中出现磨损、脱槽的问题，两道绳槽的间距、槽深、槽宽均参照通用起重与传动滑轮的行业标准设定，适配对应规格的钢丝绳或尼龙绳使用。轮辐部分采用圆盘式实心结构，在靠近轮毂的圆周方向均匀布置了四个安装通孔，孔位经过同轴度校验，可通过螺栓实现滑轮与外接传动法兰、连接座的精准固定，保证转动过程中的受力均匀性，避免偏心晃动。轮毂部分设计为带中心通孔的凸台结构，中心通孔可适配传动轴或轴承安装，孔壁与凸台外圆做了同轴度约束，凸台的轴向长度经过合理设计，既能够保证与轴类零件的配合长度，提升连接稳定性，又不会造成不必要的材料冗余。模型渲染阶段采用了金属哑光材质，模拟铸铁或钢制滑轮的真实表面质感，添加了环境光遮蔽效果与柔和的投影，清晰呈现各部分的结构层次与装配关系，所有特征均保留完整建模历史，可根据实际使用需求对绳槽尺寸、安装孔位、轮毂直径等参数进行灵活调整。设计过程中充分考虑了滑轮的实际受力场景，轮缘与轮辐的过渡位置做了圆角处理，减少应力集中问题，整体结构紧凑，可用于机械传动系统、起重导向机构、输送设备等场景的结构验证、装配模拟以及工程出图参考。
