工业螺纹式接近传感器三维建模作品

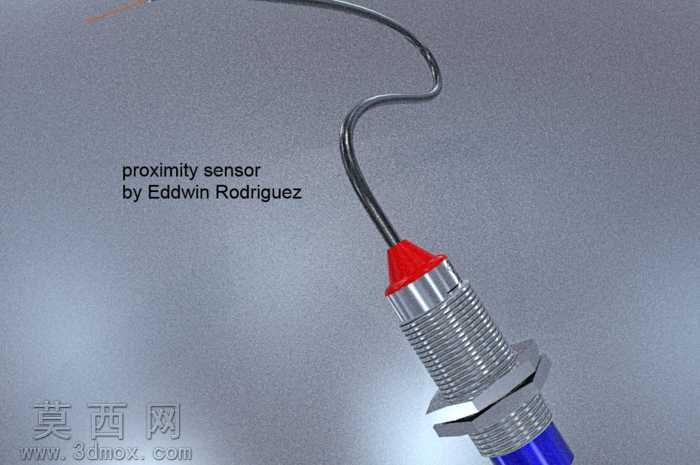

本作品为工业常用螺纹式接近传感器的三维建模成果，建模过程围绕实物的真实结构与工业使用场景展开，首先通过拆解实物结构确定建模基准：整体分为感应端头、螺纹安装主体、六角锁紧螺母、尾部出线结构四个核心部分，建模时优先以回转体特征为基础搭建主体框架，感应端头部分区分了前端蓝色感应面与金属衔接段的结构边界，通过拉伸、旋转特征完成端头的基础造型，还原了感应面略微突出于金属壳体的细节特征。螺纹主体部分严格按照工业常用M18圆柱螺纹的标准参数建模，还原了螺纹牙型的均匀排布特征，同时在螺纹段中部设计了配套的六角锁紧螺母结构，对螺母的六方面、倒角细节做了精准还原，保证模型可直接用于安装场景的装配模拟。尾部出线部分还原了红色橡胶密封堵头的锥形造型，以及引出线缆的自然弯曲形态，线缆部分通过扫掠特征完成路径建模，调整了弯曲弧度模拟实物线缆的自然垂坠感，避免生硬的直线造型。材质渲染阶段针对不同部件做了区分处理：金属壳体与锁紧螺母部分采用磨砂金属材质，调整了金属粗糙度参数还原工业金属件的哑光质感，避免过度反光失真；前端蓝色感应面采用半透明工程塑料材质，添加了轻微的透光属性模拟实际传感器感应面的材质表现；红色密封堵头采用软质橡胶材质，调整了漫反射参数还原橡胶的哑光柔和质感；引出线缆采用黑色PVC线缆材质，添加了细微的表面纹理模拟线缆外皮的磨砂触感。设计思路上优先保证模型的工程实用性，所有结构尺寸参考工业量产接近传感器的实际参数设定，螺纹规格、安装尺寸、整体长度均符合行业通用标准，既可以用于工业设备的装配演示、自动化产线的布局模拟，也可作为教学演示素材展示接近传感器的外部结构特征，建模过程中对细小特征做了合理优化，在保证外观还原度的同时控制了模型面数，兼顾渲染效果与使用流畅度，整体模型结构完整，细节表现贴合实物，能够满足不同场景下的使用需求。
