车用氧传感器结构三维建模设计作品

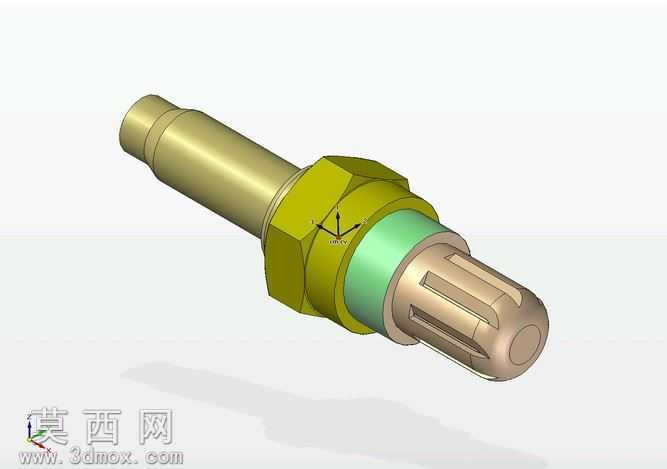

本作品为车用氧传感器的三维参数化建模成果，建模过程依托主流三维CAD软件完成全流程设计，首先从产品实际功能需求出发拆解整体结构，将传感器划分为探测端、密封衔接段、六角装夹段、尾接插杆四个核心功能模块，逐一完成各部分的特征绘制与参数校准。建模阶段优先采用草图驱动的特征建模方式，对探测端的开槽防护结构做了等比例还原，精准复刻了端部开槽的均匀分布形态、端头圆弧过渡的曲面曲率，保证探测端的通气防护结构与实物形态完全匹配；中段的密封衔接环采用不同材质分区建模，通过曲面分割功能划定密封胶圈、金属衬套的独立区域，为后续材质赋予预留清晰的结构边界；六角装夹段严格按照标准紧固件的对边尺寸做参数化设定，棱边做了符合机加工工艺要求的微小倒角处理，还原金属切削加工后的真实棱角形态；尾端的插接杆采用阶梯轴结构建模，各段轴径的过渡圆角、同轴度公差都在建模阶段做了约束设定，保证整体结构的装配合理性。材质渲染阶段针对不同部件的物理属性做了对应材质调配，金属主体部分采用黄铜合金材质，调整金属粗糙度、反射率参数还原机加工金属表面的亚光金属质感，密封环部分采用哑光橡塑材质，调整漫反射参数与高光硬度，还原橡胶密封件的柔和质感，探测端的防护金属套调整金属色泽为浅铜色，与主体黄铜材质形成清晰的视觉区分，整体渲染效果层次分明，各部件的材质边界清晰可辨。结构设计上充分考虑了氧传感器的实际装配逻辑，各段衔接处的台阶定位、密封槽预留都符合实际产品的装配要求，没有出现结构干涉、特征错位的问题，整体模型比例协调，细节还原度高，既可以作为机电类产品结构设计的参考案例，也可用于汽车电控系统相关的教学演示、装配模拟场景使用，完整还原了氧传感器作为尾气检测核心部件的典型结构形态。
