内燃机点火系统火花塞结构设计

在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、冷启动性能与高负荷工况稳定性的核心执行部件，其结构设计需要同时兼顾高压绝缘、密封导热、电极耐烧蚀、安装适配性等多重工程要求，并非简单的柱状零件拼接。从实际应用场景来看，这类部件广泛适配于小排量通用汽油机、乘用车汽油发动机、小型燃油发电机组、园林机械动力头等采用点燃式燃烧逻辑的动力设备，安装位置位于气缸盖的燃烧室顶部，一端暴露在高温高压的燃烧室内，另一端连接高压点火线束，承担着将上万伏高压脉冲转化为电极间电火花、点燃气缸内压缩油气混合气的核心功能。

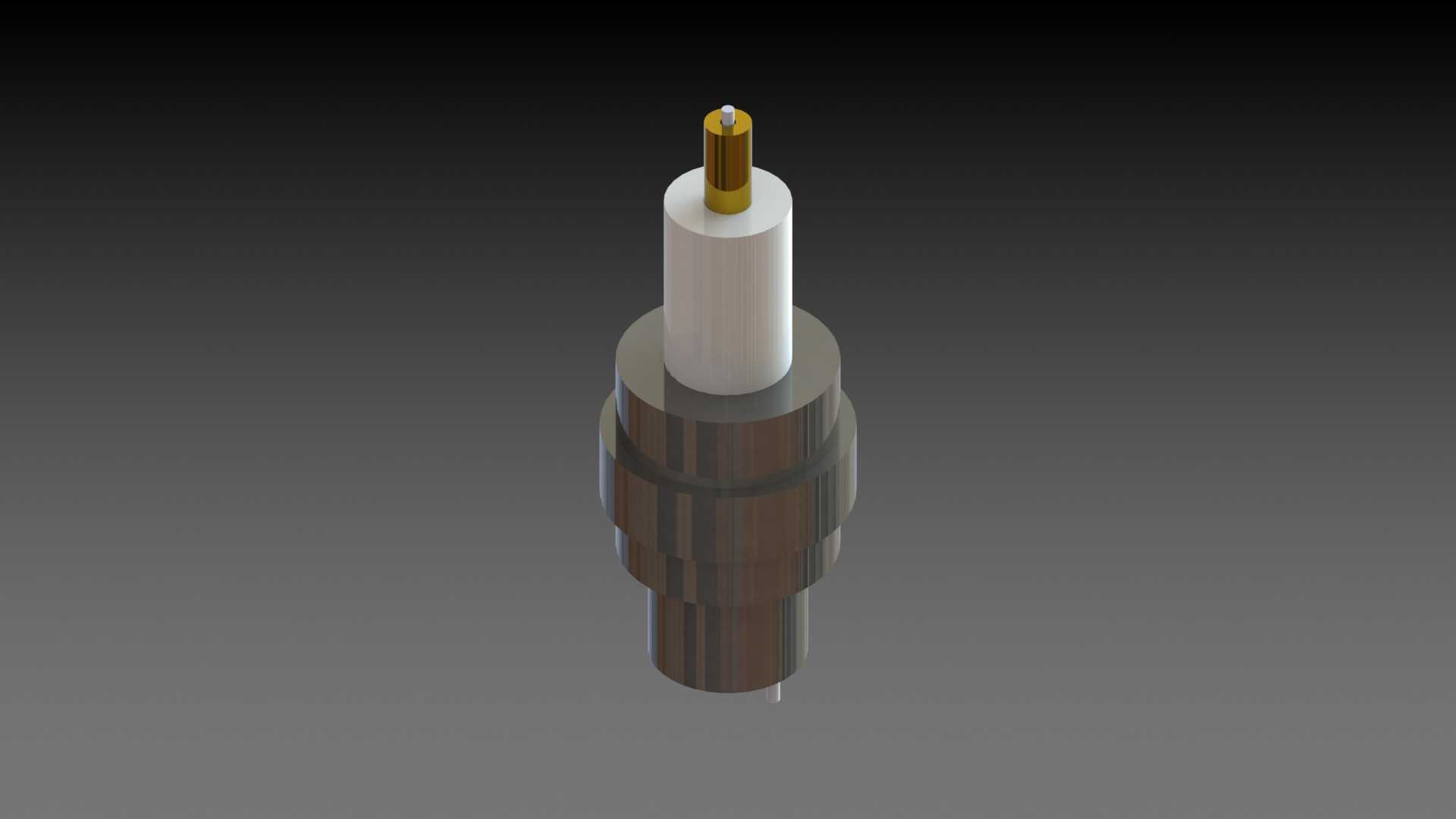

从结构设计思路来看，这款火花塞采用了经典的同轴分层结构，最中心的电极采用耐高温导电金属材质，外部包裹高氧化铝陶瓷绝缘基体，陶瓷件外侧设置多层叠压的金属密封壳体，壳体下部加工有标准六角拧动结构与密封螺纹段，最下端设置侧电极与中心电极形成规定的点火间隙。设计过程中首先需要明确安装边界尺寸：壳体下部的螺纹规格需要匹配对应气缸盖的安装螺孔，螺纹有效旋合长度需要保证电极端面伸入燃烧室的深度符合设计值，既不能伸入过深导致活塞在上止点时与电极发生运动干涉，也不能伸入过浅导致点火位置偏离燃烧室最优点火区域，造成火焰传播距离过长、燃烧不完全甚至缺火的问题。六角拧动段的对边尺寸符合通用拆装工具的适配标准，方便使用标准套筒完成拆装作业，六角与螺纹之间设计有金属密封垫圈安装位，安装时通过垫圈的塑性变形实现燃烧室内高压燃气的密封，避免缸压泄漏造成功率损失。

陶瓷绝缘部分的设计需要兼顾绝缘性能与导热能力，陶瓷体采用多段变径结构，上部的伞棱结构用于增加高压接线端与金属壳体之间的爬电距离，避免高湿环境下出现表面闪络导致点火能量损失，陶瓷与中心电极、金属壳体之间的填充密封层采用耐高温导电密封材质，既能够固定中心电极的同轴位置，也能够将中心电极吸收的燃烧热量快速传导至金属壳体，再通过气缸盖的冷却水套将热量散出，保证电极工作温度维持在自清洁温度区间内，避免温度过低导致积碳附着漏电、温度过高导致电极早烧蚀甚至引发炽热点火。中心电极与侧电极的端面设计为平行对置结构，点火间隙控制在适配常规点火系统能量输出的范围内，电极头部采用小直径端面设计，能够在相同点火能量下降低击穿电压要求，提升稀燃工况下的点火可靠性。

在实际选型匹配过程中，工程师需要根据发动机的压缩比、燃烧室形状、常用工况转速区间、冷却系统散热能力来选择对应热值等级的火花塞，热值匹配本质上是调整火花塞壳体与陶瓷体的导热路径热阻，让不同热负荷的发动机都能让火花塞工作在合适的温度区间。这款模型的结构还原了量产火花塞的所有关键装配特征，各部件的同轴度公差、配合段的尺寸精度都符合实际量产零件的设计要求，可用于点火系统结构教学、发动机外围部件装配仿真、维修拆装模拟等场景，建模过程中对陶瓷件与金属壳体的压装配合位置、螺纹段的牙型参数、电极的突出长度都做了精准还原，能够直接导入装配环境完成与气缸盖、点火线圈的虚拟装配校验，验证安装过程中是否存在工具空间干涉、电极与燃烧室部件的运动间隙是否满足设计要求。
