HJ-580XP蓝牙通讯模块结构设计

做嵌入式硬件结构设计快十二年，经手的无线通讯模块少说也有七八十款，这次拆解复现HJ-580XP这款蓝牙模块的三维结构，最开始是帮做智能仓储AGV的朋友做配套选型验证——他们的小车要在货架间做窄距数据透传，之前用的大尺寸模块装在小车侧装控制板上，突出的元件老是蹭到货架立柱的走线槽，换了好几款都没找到尺寸和性能平衡的型号，拿到实物样件后第一步就是先扫点云做结构逆向。

先从安装边界说，这款模块采用表贴式焊盘设计，整体PCB基材厚度1.2mm，算上板上最高的主芯片塑封外壳，整体装配高度控制在4.2mm以内，比同功率等级的常规蓝牙模块薄了近1.5mm，这点对空间受限的便携设备、内嵌式控制板来说太重要了。板边的12个半孔焊盘沿PCB两侧长边等距排布，焊盘宽度1.2mm，相邻焊盘中心距2.0mm，做PCB封装的时候特意留了0.3mm的阻焊偏移量，避免回流焊的时候连锡，之前有款类似模块焊盘做的太密，小批量试产的时候连锡不良率到了12%，这款的焊盘间距设计刚好卡在量产良率的最优区间。

再看板上元件的布局逻辑，主蓝牙SoC芯片放在PCB正中心位置，下方做了完整的地过孔阵列，一方面是增强芯片散热，另一方面是减少射频信号的串扰——做射频类模块结构最忌讳的就是把高频元件放在板边，这款的板载陶瓷天线放在PCB短边的顶端位置，周围3mm范围内没有布置任何金属元件，连旁边的匹配电容都用了0402封装的小尺寸器件，就是为了给天线留出净空区，保证2.4G频段的信号全向辐射效率。电源输入端的滤波电容组放在模块靠近供电引脚的一侧，大容量的钽电容和小容量的陶瓷电容组合布置，走线长度控制在2mm以内，能有效抑制电源端的纹波干扰，之前测过同类型模块，要是滤波电容离电源引脚超过5mm，在电机驱动这类强干扰场景下，蓝牙配对成功率会掉将近20%。

从实际应用场景来看，这款模块的尺寸和接口定义刚好适配工业现场的串口透传需求，不需要额外做电平转换电路，模块本身集成了3.3V LDO和串口电平匹配电路，能直接对接5V单片机的串口引脚，这点在做老旧设备的无线改造的时候特别方便，不用额外改原有控制板的供电电路。之前给工厂的老式注塑机做数据采集改造，原有控制板的串口是5V电平，换别的模块还要额外焊电平转换芯片，不仅占空间还多了故障点，用这款模块直接焊上就能通讯，采集的注塑机温度、压力数据能稳定传到车间的MES系统里，连续跑了三个多月没出现过断连的情况。

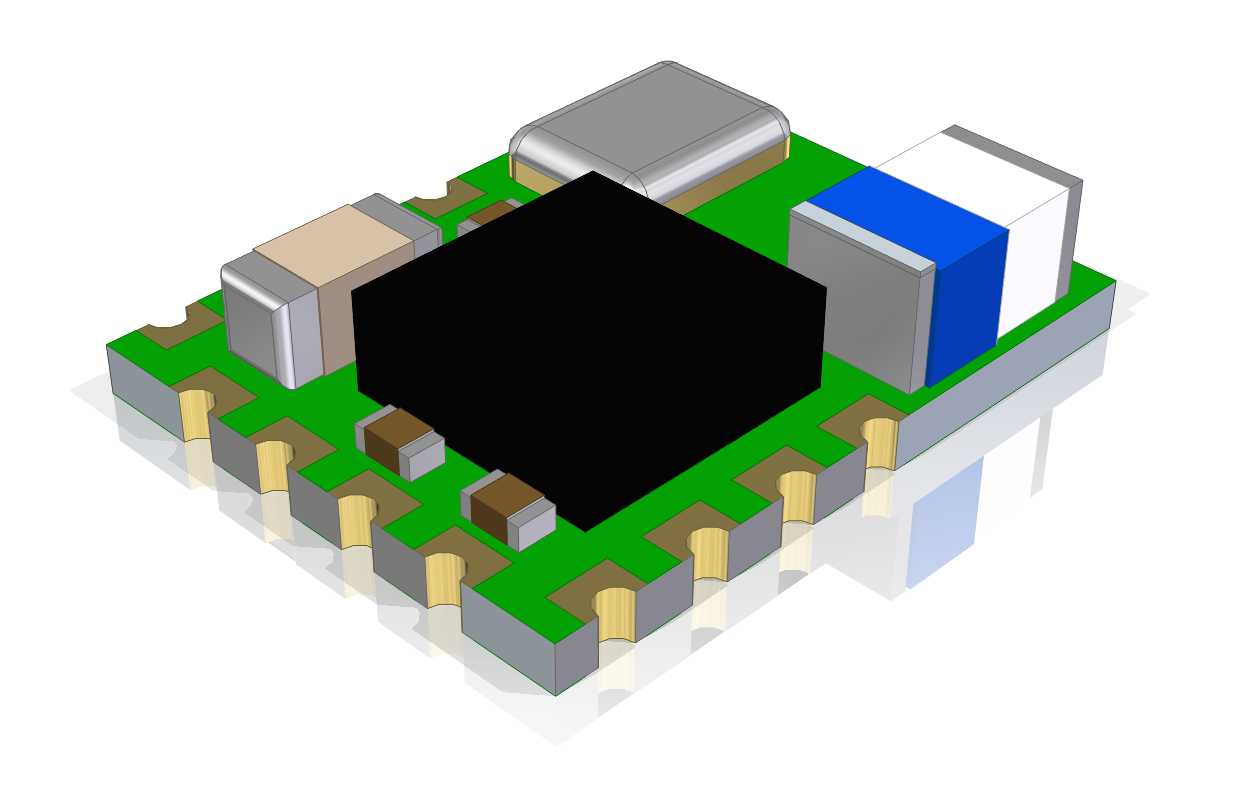

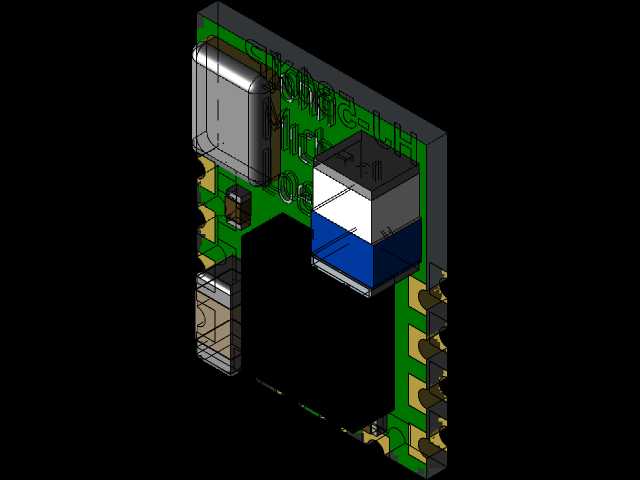

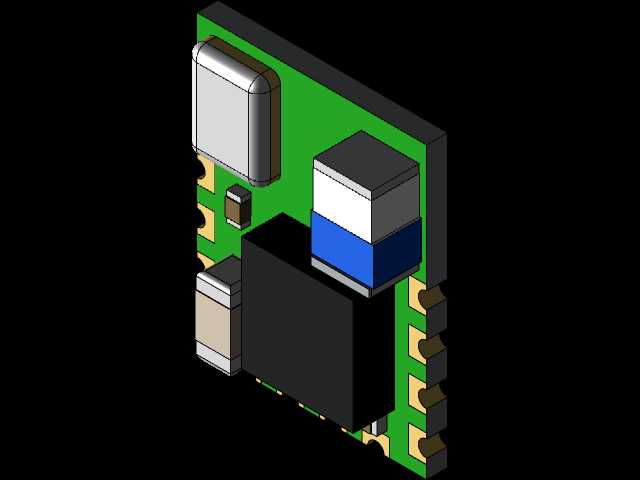

建模的时候特意把每个元件的装配公差都考虑进去了，比如主芯片的塑封外壳和PCB之间的锡膏厚度留了0.15mm的余量，板边的屏蔽罩（如果后期加焊的话）预留了0.2mm的装配间隙，焊盘的三维模型做了沉锡处理的厚度模拟，导出STEP格式的时候把每个元件都单独做了实体分层，方便结构工程师做整机装配的时候做干涉检查。之前有个做手持测温仪的客户，把这款模块嵌在手柄位置，因为建模的时候没考虑元件实际高度，装的时候主芯片顶到了手柄的内筋，后来改了三次外壳才搞定，这次做的模型把每个元件的实际高度都按实物实测值做了还原，最大高度误差控制在0.05mm以内，直接导进装配体就能做干涉检查，不用再反复核对样件尺寸。

还有个细节设计很见功力，模块PCB的四个角做了0.5mm的圆角处理，不是常见的直角切边，这样在自动化贴片机吸料的时候，吸嘴的定位容错率更高，不会因为板边毛刺导致吸料偏位，适合大批量SMT贴片生产。板上的状态指示灯放在靠近天线的一侧，透过设备外壳的导光柱就能直接看到配对状态，不用额外飞线接指示灯，省了组装的工序。从结构可靠性来说，所有贴片元件的焊盘都做了加长处理，尤其是板边的接口焊盘，比常规焊盘长了0.4mm，在设备有振动的场景下，比如工业机器人的末端执行器、移动作业的巡检设备，不会因为长期振动出现焊盘脱落的问题，之前在振动试验台上测过，10-2000Hz的扫频振动持续2小时，所有元件焊点都没有出现虚焊脱落的情况。

做这类小型电子模块的三维模型，最容易忽略的就是元件之间的安全间隙，这款模块上最高的主芯片和旁边的晶振之间留了0.8mm的间隙，足够放下点红胶的位置，生产的时候点胶固定晶振，能避免振动导致晶振频偏，影响蓝牙通讯的稳定性。电源回路的走线宽度做了1.2mm，能承载最大200mA的工作电流，就算是模块满功率发射的时候，走线温升也不会超过5℃，不会影响周边元件的工作稳定性。整体来看，这款模块的结构设计完全是面向工业级应用做的优化，没有消费级模块那种为了压成本省工艺的问题，不管是做新设备集成还是老设备无线改造，都能很好的适配安装空间和性能需求。
