齿轮组合人形创意纪念摆件结构设计

这款以齿轮为核心元素搭建的人形造型结构，最初的设计出发点是探索机械传动部件在文创展示场景的落地可能，打破常规齿轮仅作为传动功能件的应用边界。从实际应用场景来看，这类结构既可以作为工业主题展厅的桌面陈列展品，也能作为机械行业赛事、活动的纪念标识载体，还可拆解为机械原理教学的具象演示道具，让观者直观理解齿轮啮合的基础逻辑。

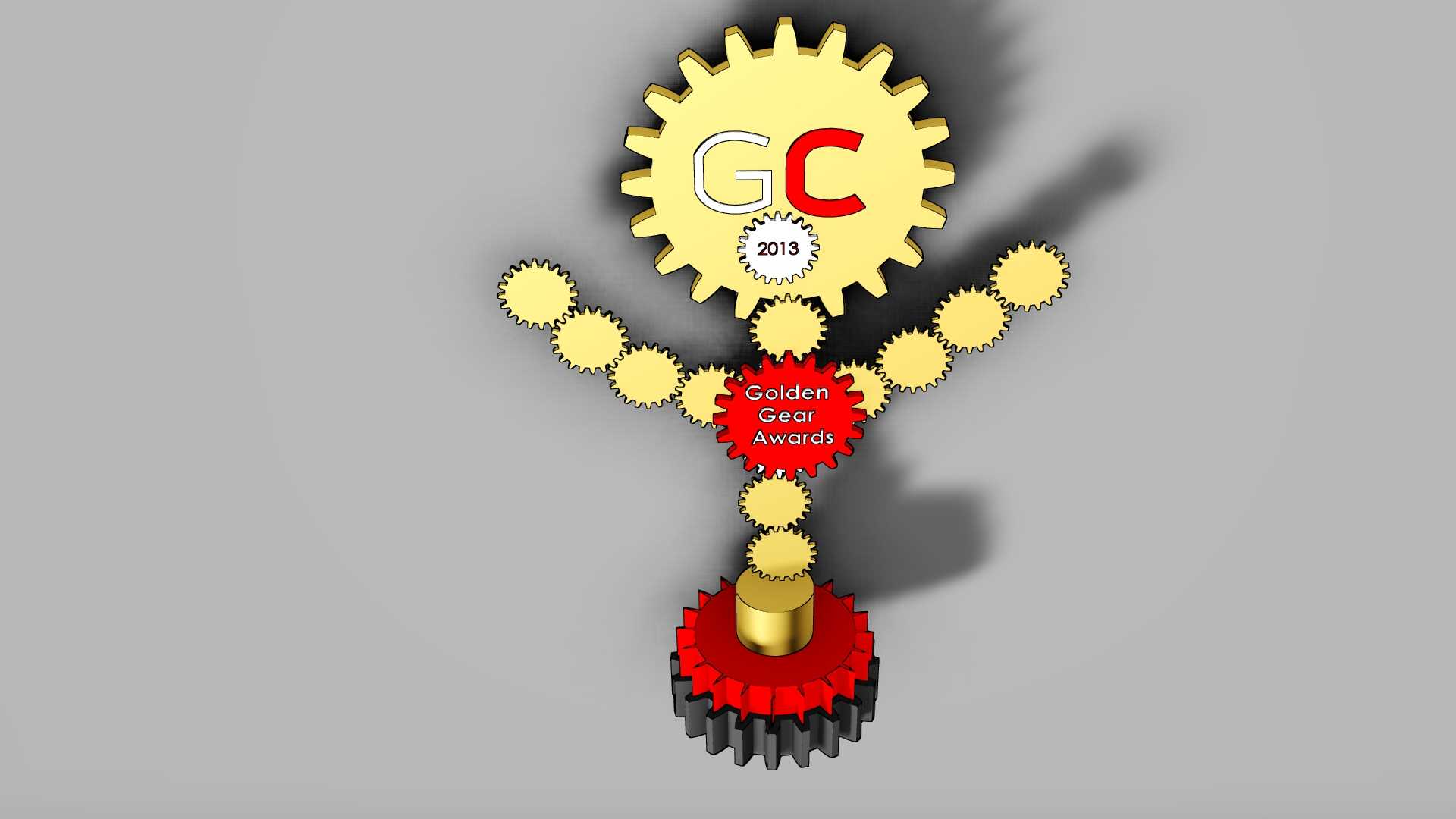

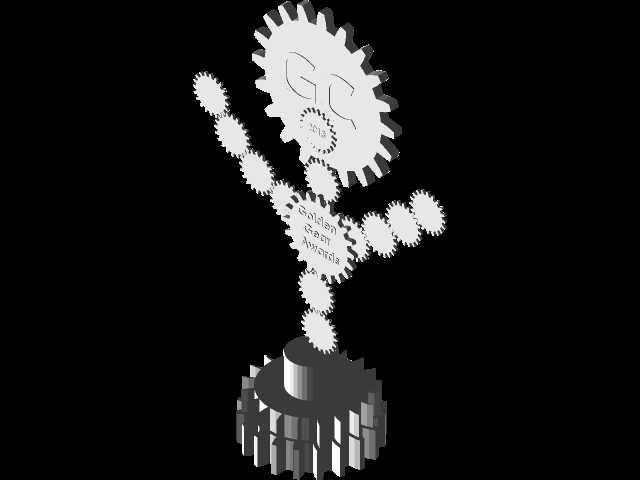

设计过程中没有采用常规的等模数齿轮通配思路，而是根据人形各部位的视觉占比匹配不同齿形参数：头部选用大直径渐开线直齿圆柱齿轮，齿顶圆直径根据整体人形高度比例设定为整体高度的四分之一，保证头部视觉重心突出，齿面做平面标识区域预留，可根据展示需求蚀刻或粘贴对应主题标识；躯干部分采用红色齿面的中直径齿轮作为核心连接节点，模数与头部齿轮保持一致，保证啮合传动的顺滑性，该齿轮同时承担上下肢传动的中间轮作用，将头部齿轮的转动传递至四肢与底部基座；四肢部分采用多片小直径同模数齿轮串联排布，每片齿轮的中心轴采用过盈配合固定在透明支撑骨架上，相邻齿轮的中心距严格按照标准齿轮啮合中心距计算，既保证手动拨动时所有齿轮可同步联动，也让肢体的舒展姿态更贴近人形张开手臂的自然形态。

底部基座采用三层齿轮叠装结构，最下层为黑色哑光齿圈，中间层为红色支撑齿轮，最上层为金色定位轴套，轴套与躯干最下方齿轮的中心孔采用间隙配合，保证整体结构转动时无卡滞。安装边界方面，整体结构的底部支撑面直径控制在100mm以内，放置在常规桌面、展架台面上无需额外固定，自身重量即可保证稳定性；整体高度控制在220mm左右，不会遮挡展架后方的其他展示内容，适配多数工业主题展陈的空间尺寸要求。

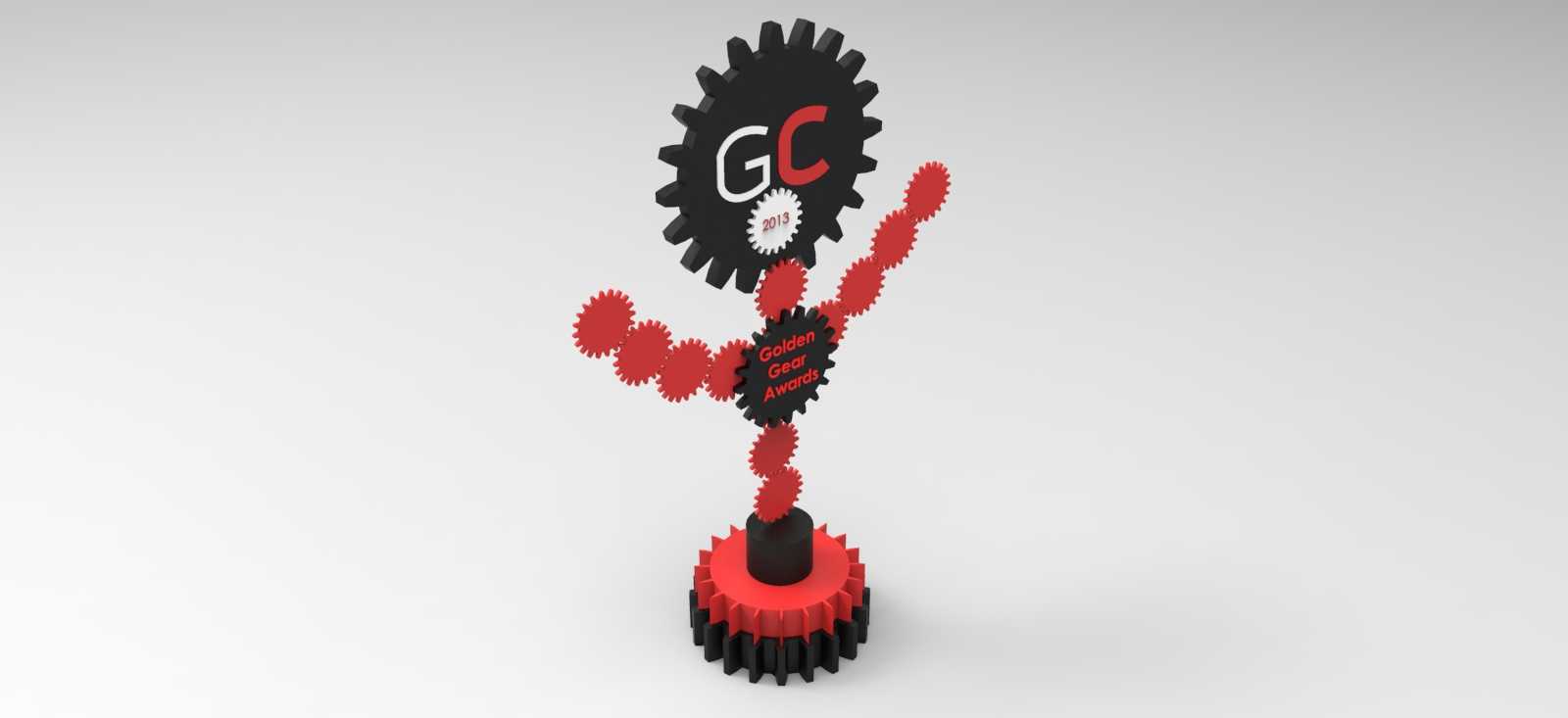

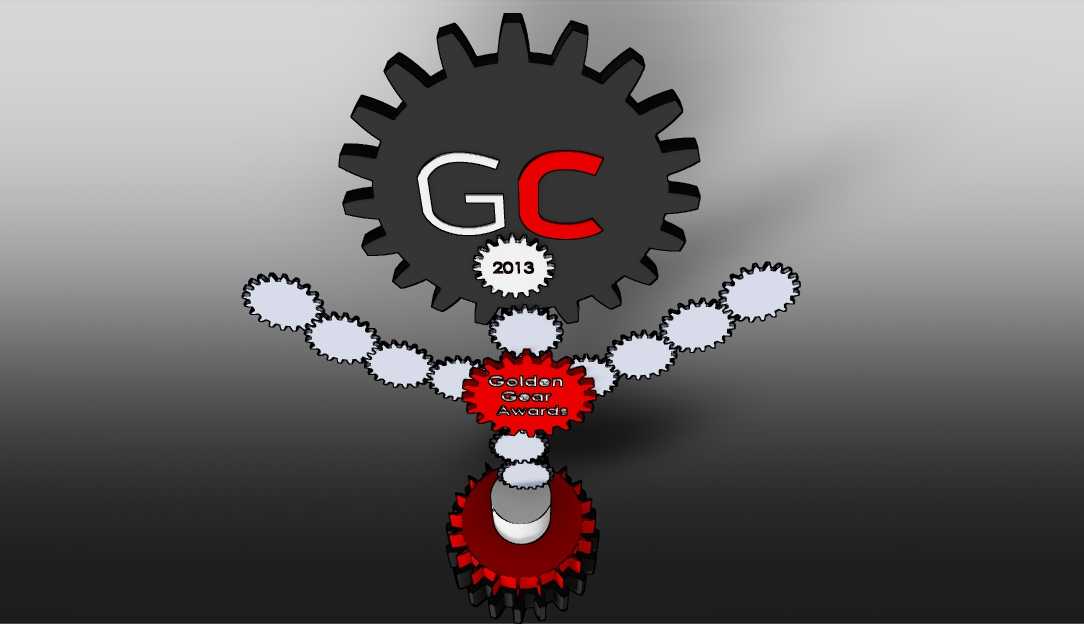

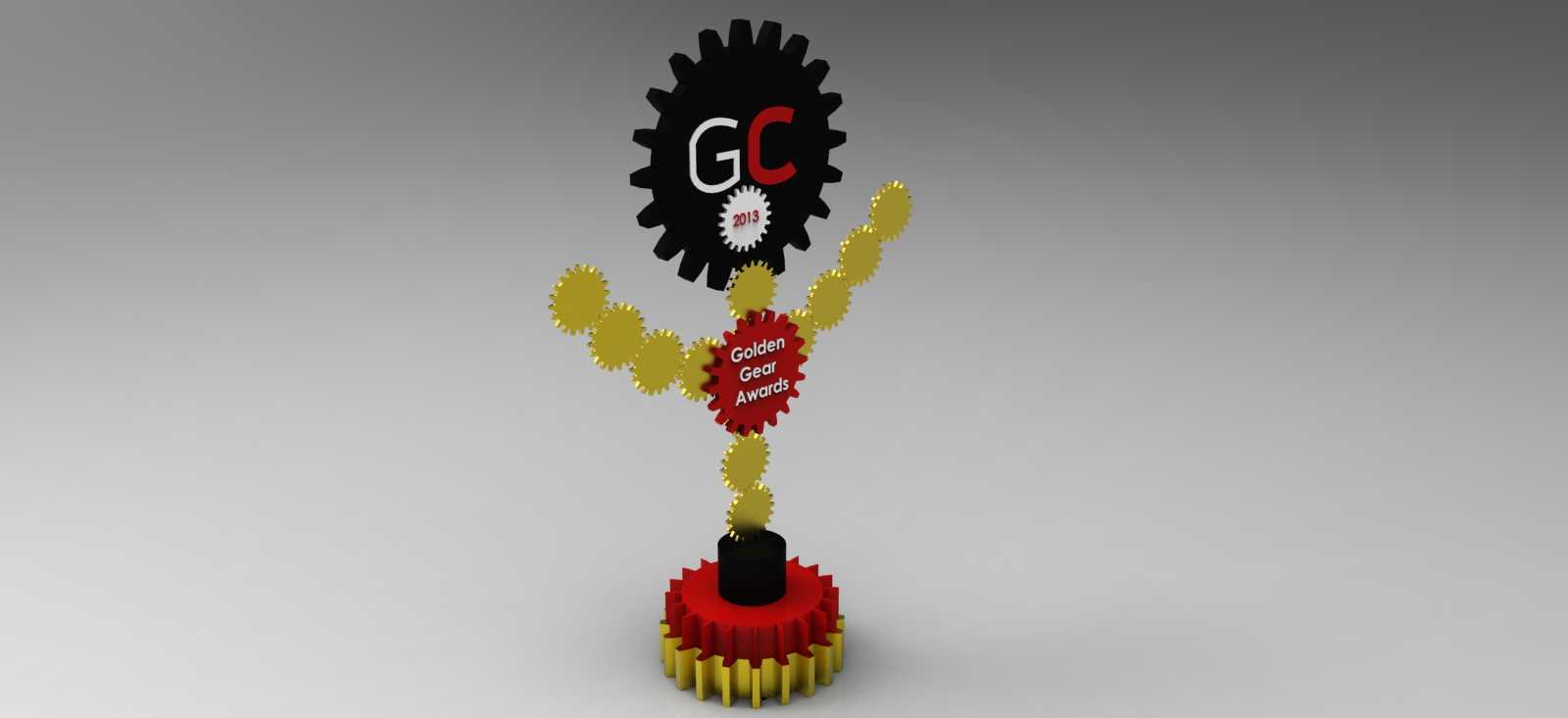

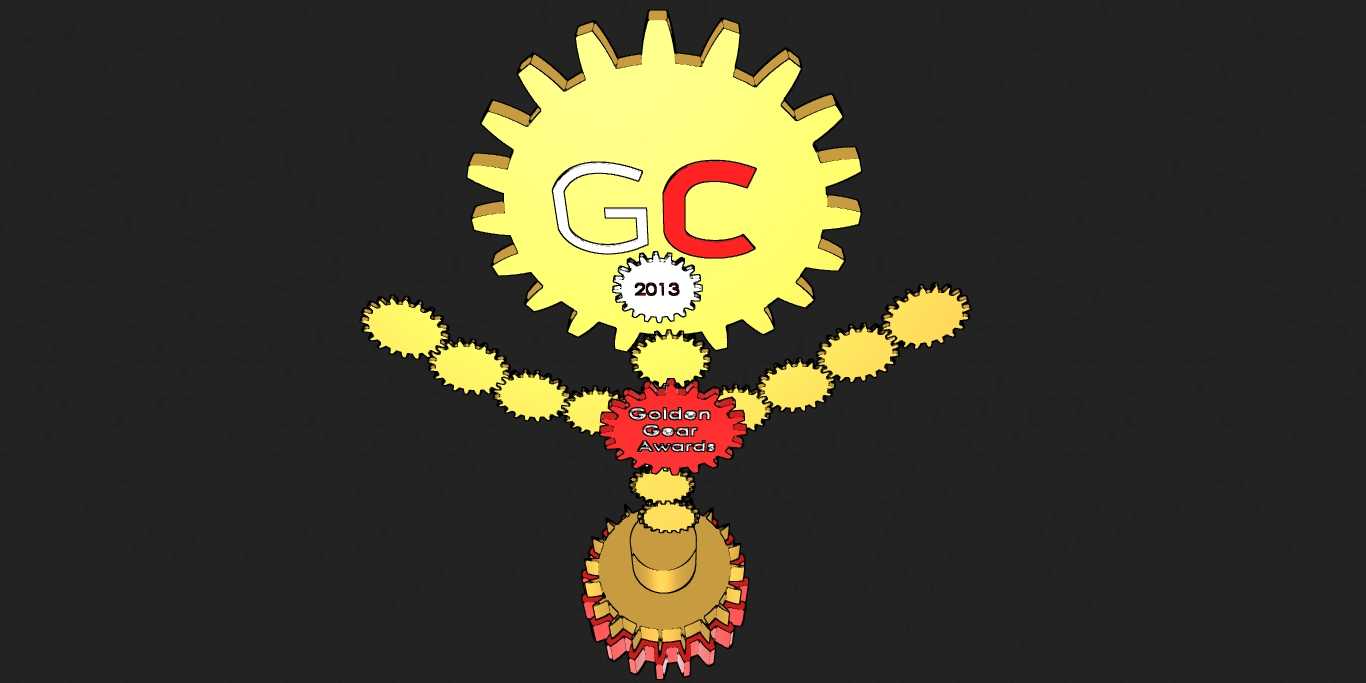

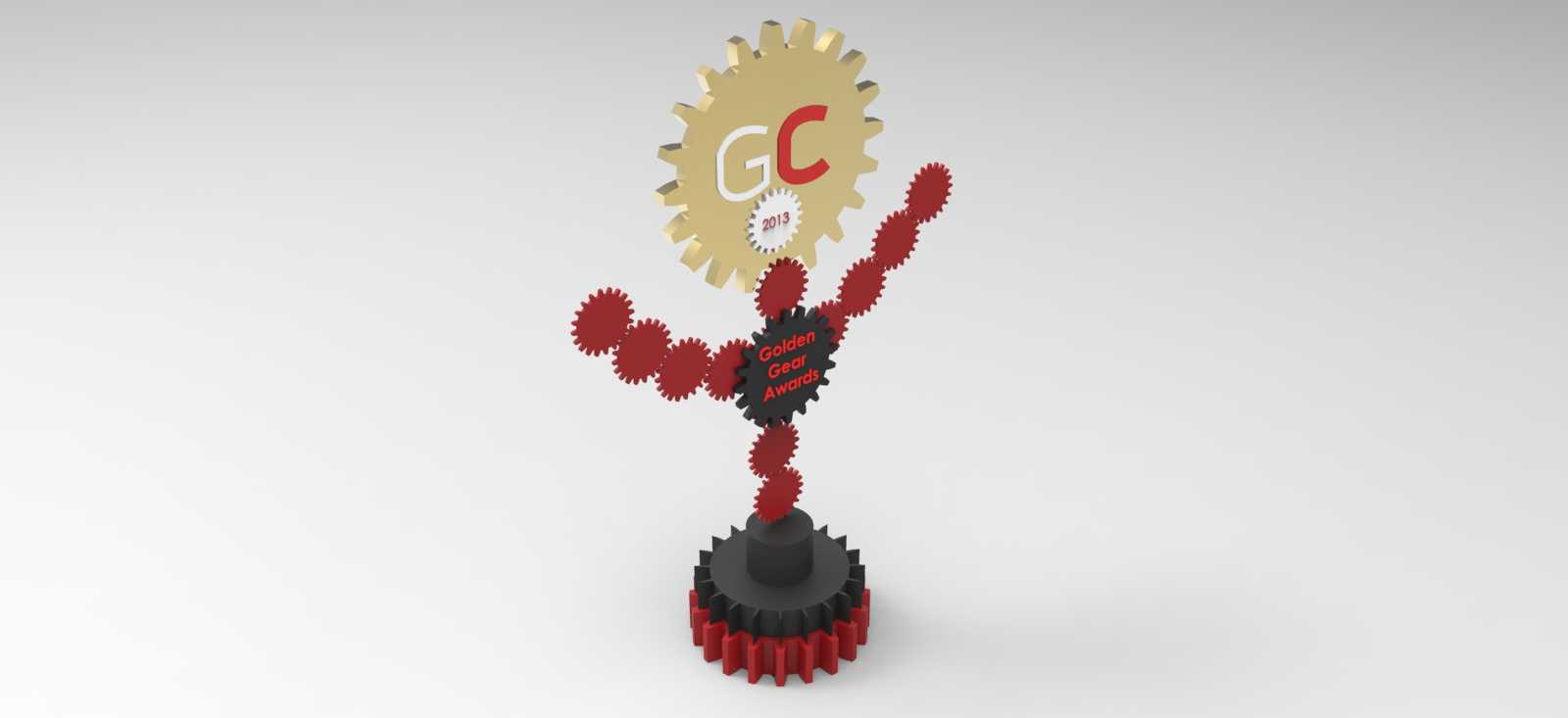

从功能特性来看，该结构没有额外的动力输入组件，完全依靠手动拨动即可实现全齿轮组的联动，所有啮合面均做了倒角处理，避免转动过程中出现齿面卡滞或划伤的问题；不同部位的表面处理对应不同的功能分区：金色抛光齿面用于视觉突出的头部、上肢齿轮，红色油漆齿面用于躯干核心节点与基座中层，黑色哑光齿面用于基座最下层，灰色灯光效果仅用于渲染展示时的光影衬托，实际实体结构无需内置灯光即可通过表面色彩区分结构层次。

设计时特意规避了复杂的行星轮系、蜗轮蜗杆等结构，全部采用最基础的直齿圆柱齿轮外啮合传动，一方面降低加工制造成本，采用常规线切割或3D打印即可完成所有零件加工，无需定制特殊刀具；另一方面也让非机械专业的观者能快速理解齿轮传动的基本原理，兼顾展示性与科普性。各齿轮的中心轴均采用隐藏式设计，从正面观察仅能看到齿轮啮合的形态，不会看到突兀的轴端结构，保证整体人形造型的完整性；支撑骨架采用透明亚克力材质，厚度仅2mm，安装在齿轮组的后方，从正面视角几乎不会被观察到，进一步强化了齿轮自行组合成人形的视觉效果。

在实际装配过程中，需要先将底部基座的三层齿轮压装到位，保证基座齿轮的转动同轴度误差控制在0.1mm以内，再依次装配躯干齿轮、上肢各串联齿轮、头部齿轮，每装完一组齿轮都需要手动转动测试啮合间隙，确保相邻齿轮的侧隙在0.05-0.1mm之间，既不会因为侧隙过小出现转动卡滞，也不会因为侧隙过大出现传动空程。所有齿轮的齿厚均统一为5mm，既保证零件的结构强度，不会因为手动拨动出现断齿问题，也不会因为齿厚过大增加整体结构的重量。
