高性能计算工作站机箱结构设计方案

这款工作站机箱的结构设计，首先要匹配高性能计算场景的实际使用需求——面向三维建模渲染、有限元仿真计算、影视后期特效输出这类长时间高负载的工作场景，硬件的散热冗余、结构稳定性是设计时优先考量的核心指标。从外形尺寸来看，整机采用立式中塔布局，整体宽度控制在210mm，深度480mm，高度450mm，既可以适配标准19英寸服务器机柜的层板安装边界，也能直接放置在常规办公桌面使用，不会占用过多桌面空间，底部预留10mm的垫高支脚，保证底部进风通道的通畅，避免桌面杂物遮挡进风口。

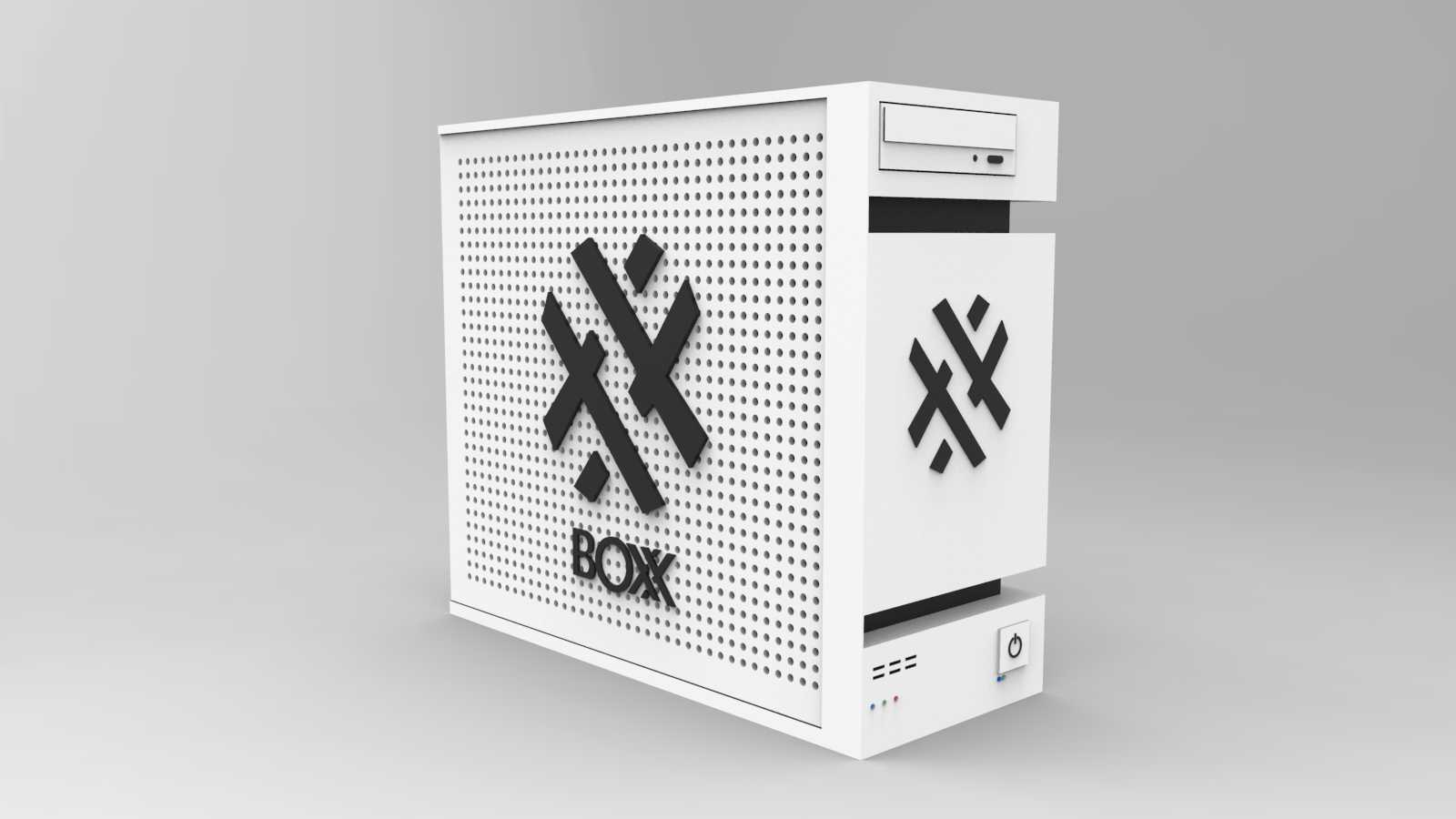

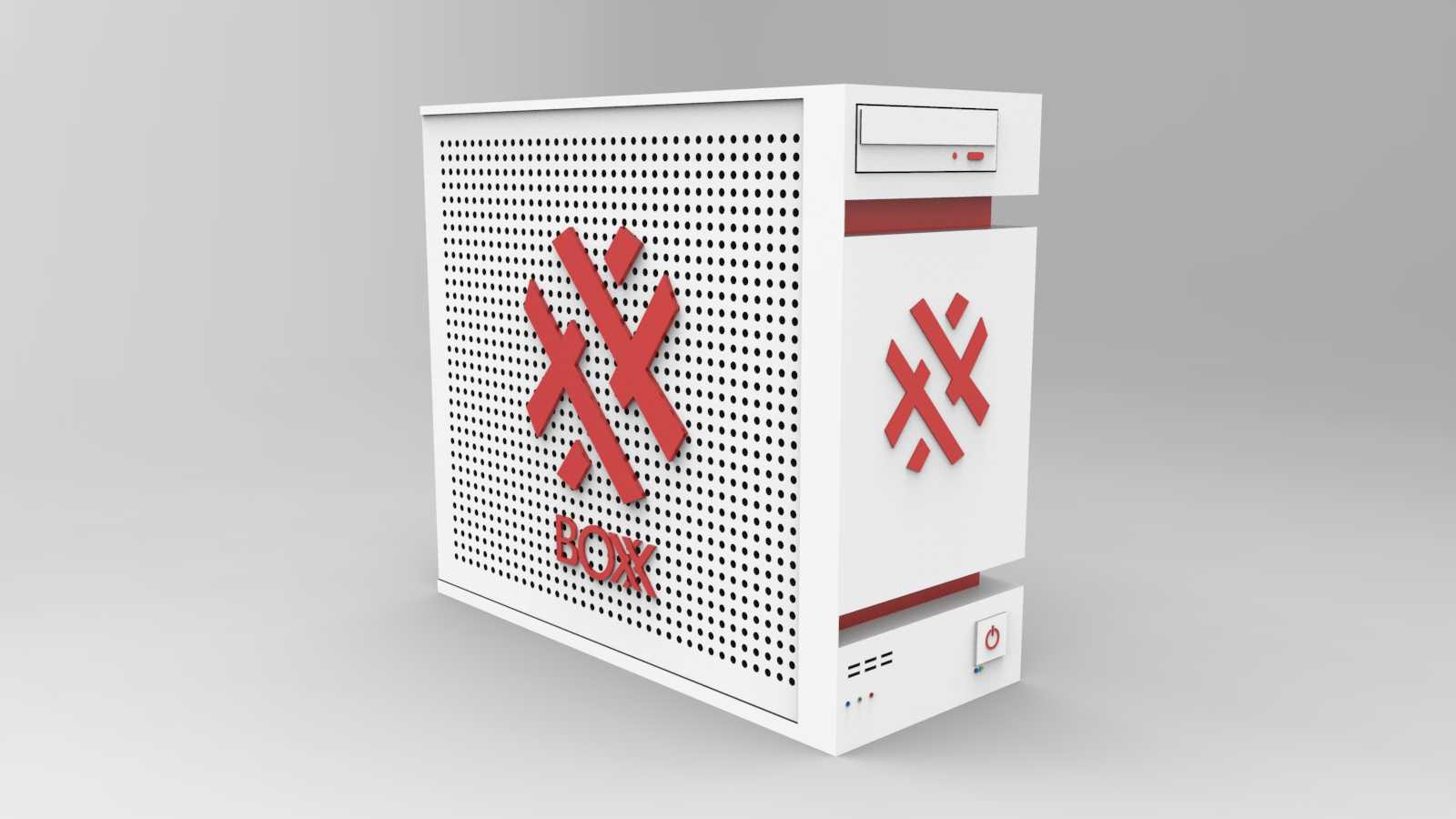

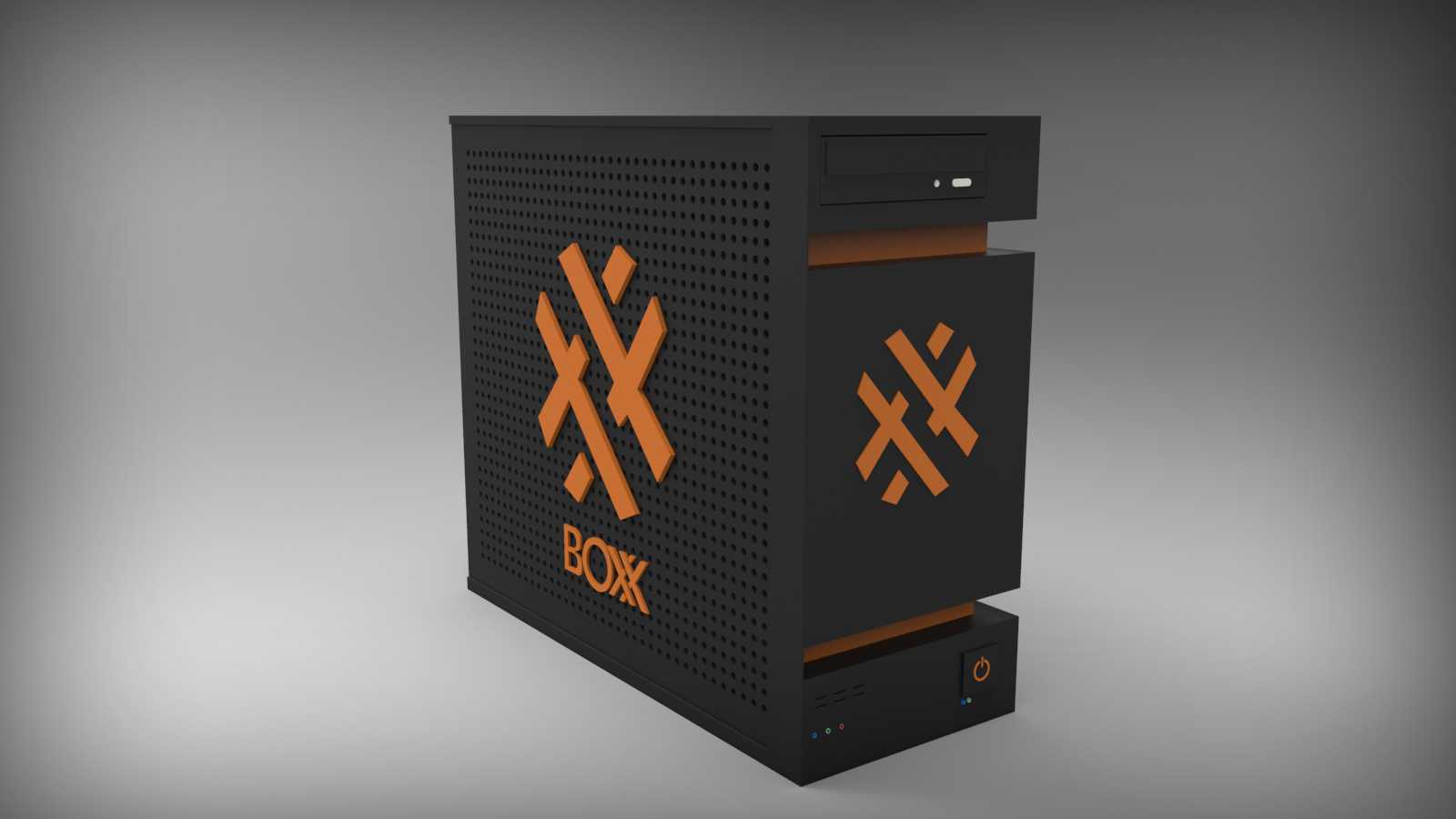

前面板采用大面积冲孔网设计，冲孔率达到65%，孔径2mm，孔间距3mm，这种开孔参数是经过散热仿真验证的：既可以保证前置进风的风量满足双路CPU、多块专业计算显卡的散热需求，又能通过冲孔结构阻挡大颗粒灰尘进入机箱内部，减少硬件积灰带来的散热效率衰减。前面板的品牌标识区域采用嵌入式安装结构，标识件通过背部卡扣固定在冲孔网内侧，不需要额外打胶或者螺丝固定，后期维护更换标识件时不需要拆解整个前面板，直接从机箱内部按压卡扣即可拆卸。

机箱的主框架采用1.2mm厚的SECC镀锌钢板折弯成型，框架连接处采用拉铆螺母固定，相比普通自攻螺丝连接，拉铆结构的抗震动性能更好，即使在搬运或者硬件风扇高转速带来的持续震动下，框架也不会出现松动异响。内部的硬件安装位做了分层设计：上层区域预留5个5.25英寸光驱位、2个3.5英寸硬盘位，下层是电源安装仓，电源采用下置式布局，独立的风道设计让电源的散热气流和CPU、显卡的散热气流互不干扰，避免电源吸入硬件排出的热风导致自身温度过高。主板安装区域预留了足够的背线空间，背线通道宽度25mm，可以轻松容纳主板供电线、显卡供电线、硬盘数据线等线材，背线孔都做了卷边钝化处理，不会划伤线材绝缘层，也方便装机时梳理走线。

IO接口区域设置在机箱正面的上部位置，配备2个USB3.2接口、1个3.5mm耳机接口、1个3.5mm麦克风接口，还有电源开关和重启按键，按键采用微动开关结构，按压行程2mm，手感清晰，按键寿命达到10万次以上，满足高频使用的需求。机箱的侧面板采用免工具拆卸结构，通过后部的两个手拧螺丝固定，拧下螺丝后向后滑动15mm即可取下侧面板，不需要额外工具，方便后期升级硬件、清理灰尘。侧面板上预留了120mm风扇安装位，可以加装辅助进风风扇，进一步提升机箱内部的空气流通效率。

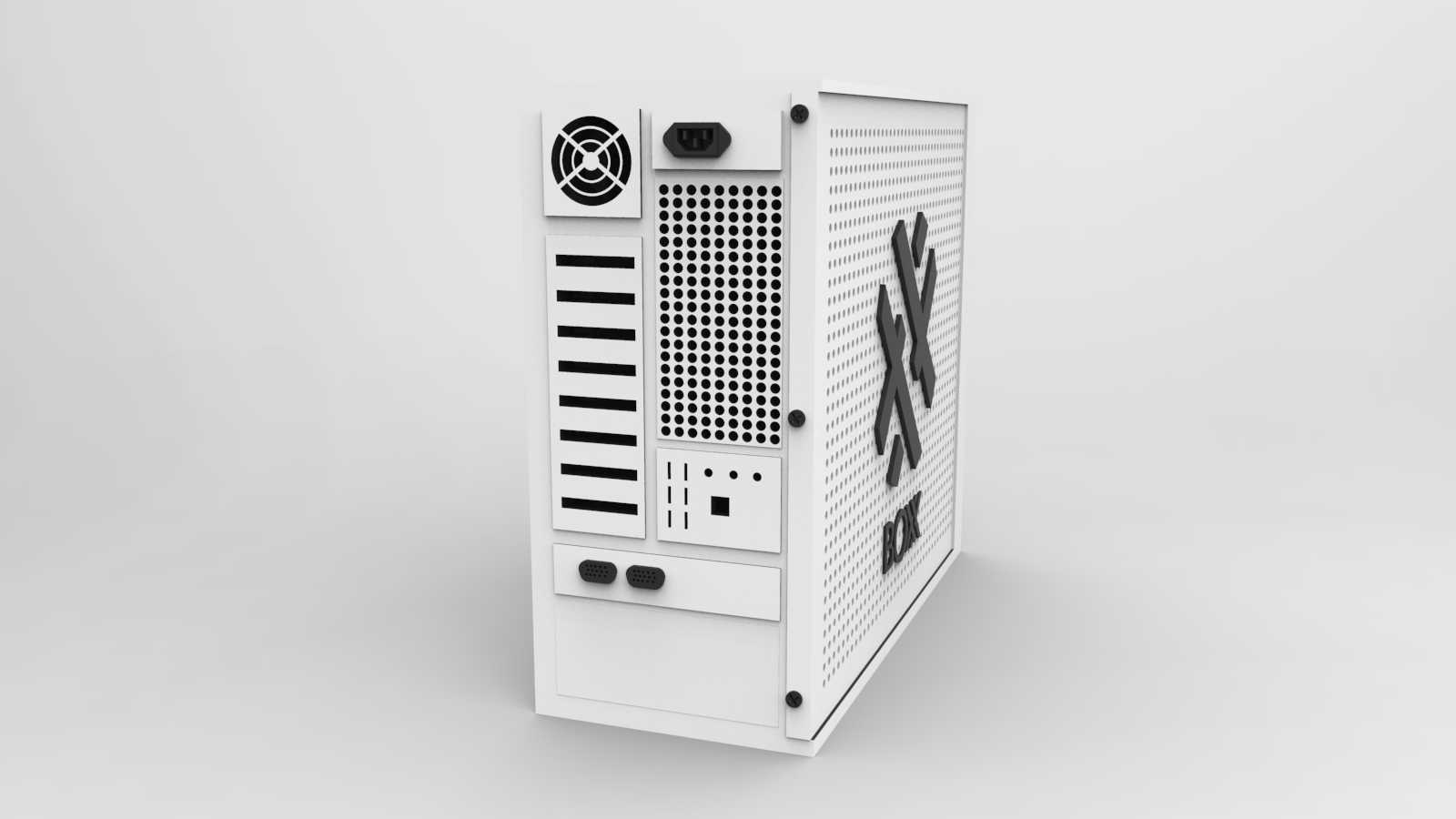

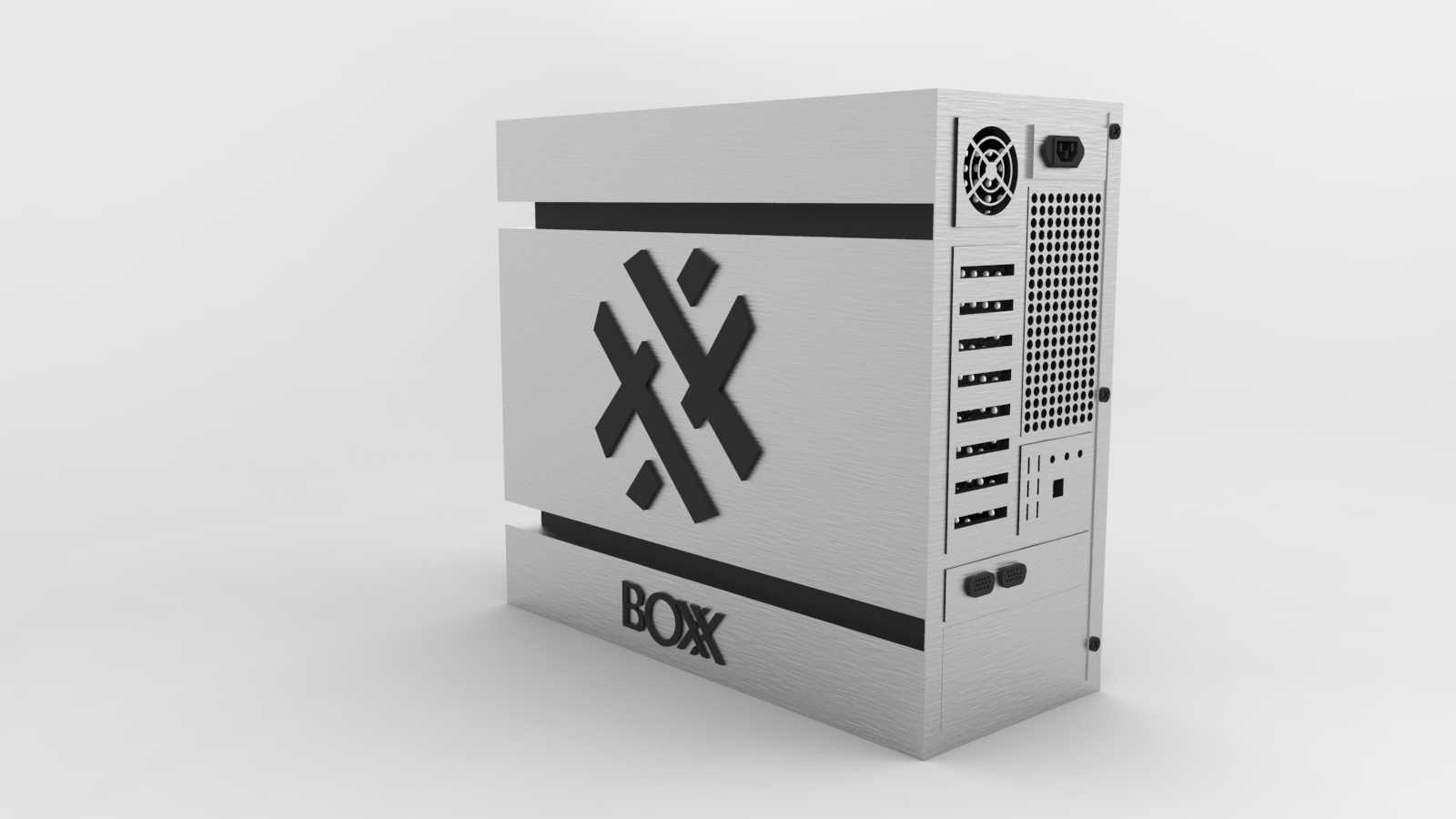

从安装边界来看，机箱后部的主板IO挡板区域、PCIe扩展槽位都严格遵循ATX主板的标准尺寸规范，可以兼容ATX、M-ATX、ITX三种规格的主板，PCIe扩展槽位预留7个全高插槽，支持安装最多4块双槽厚度的专业计算显卡，满足多卡并行计算的硬件扩展需求。电源安装位兼容标准ATX电源，最长支持220mm长度的电源，即使是高功率的1200W以上冗余电源也可以顺利安装。硬盘安装位都配备了硅胶减震垫，减少硬盘工作时的震动传递到机箱框架，降低机械硬盘运行时的噪音，同时也能提升硬盘的运行稳定性，避免震动导致的硬盘坏道问题。

散热风道的设计上，采用前进后出、下进上出的立体风道结构：前面板的冲孔网作为主进风面，冷空气进入机箱后，一部分经过硬盘位给硬盘散热，一部分直接流向CPU和显卡区域，带走硬件工作产生的热量，最后通过后部的排风风扇、顶部的排风孔排出机箱，电源仓的独立进风从机箱底部吸入冷空气，经过电源内部后从后部电源出风口排出，整个风道没有明显的气流死角，在满负载运行时，机箱内部的硬件温度可以控制在合理区间，不会出现局部热量堆积的问题。机箱的边角都做了R5mm的圆角处理，避免尖锐边角在搬运、装机时划伤操作人员，表面采用白色哑光静电喷塑处理，涂层厚度60-80μm，附着力达到GB/T 9286标准的1级要求，不容易掉漆，也不容易残留指纹，日常清洁维护更方便。
