车载集成式过滤器件三维结构设计

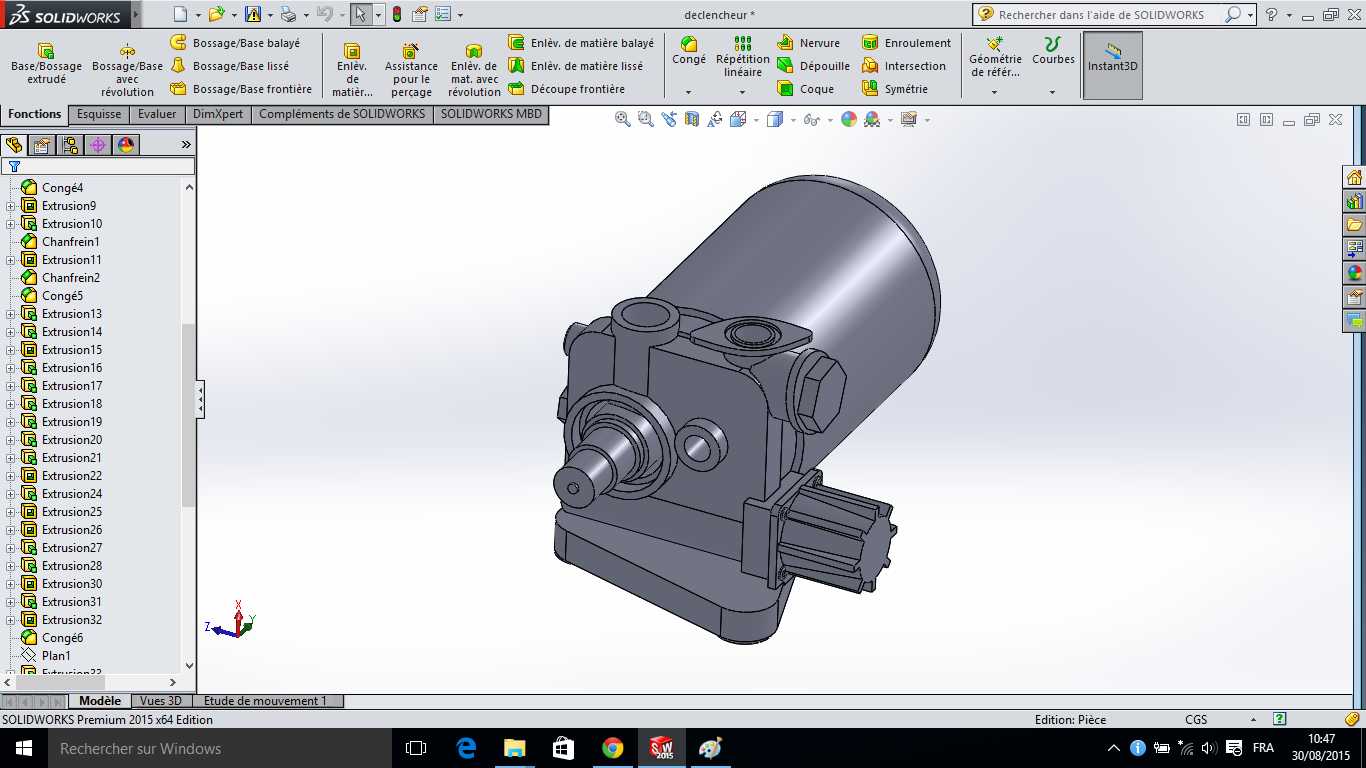

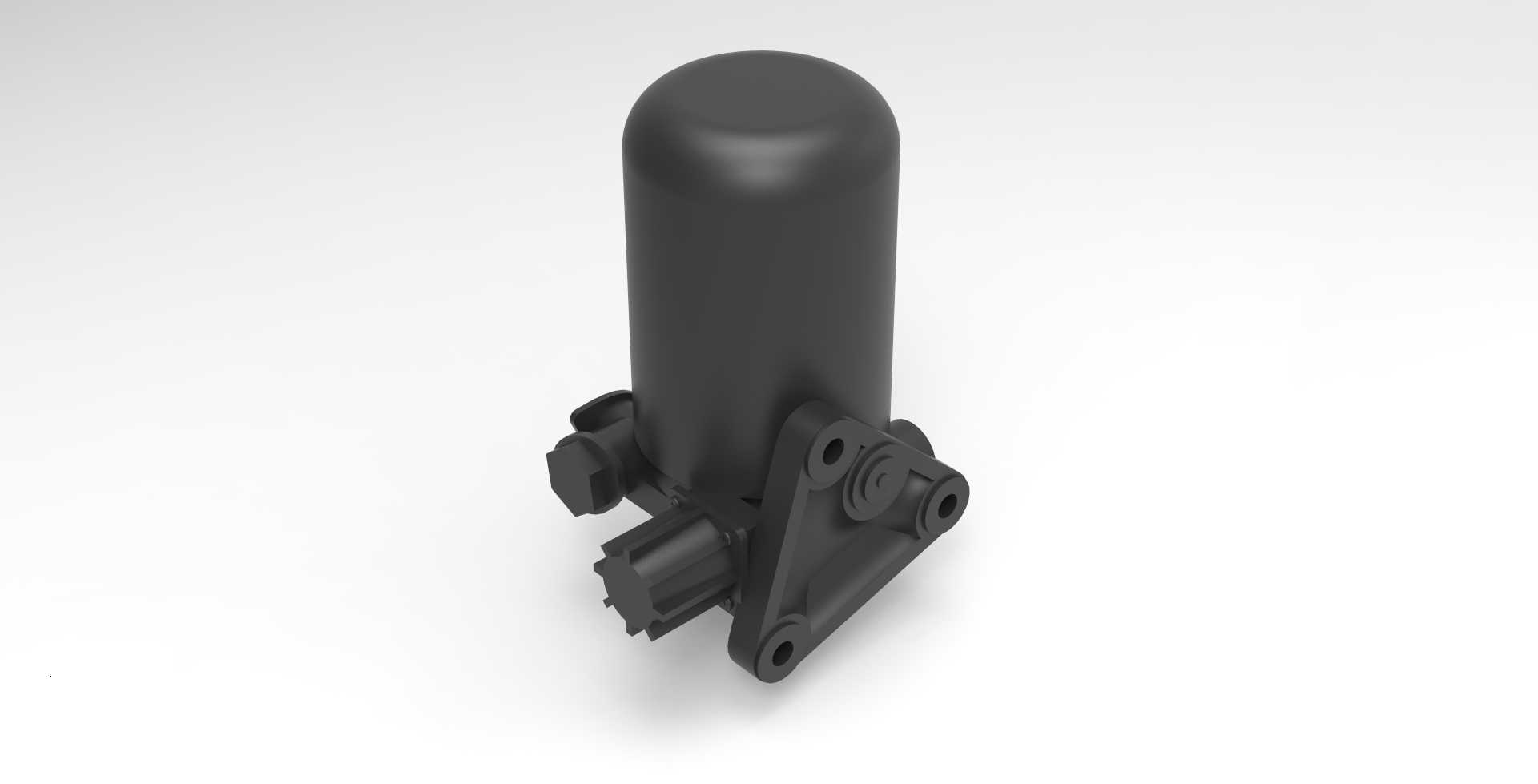

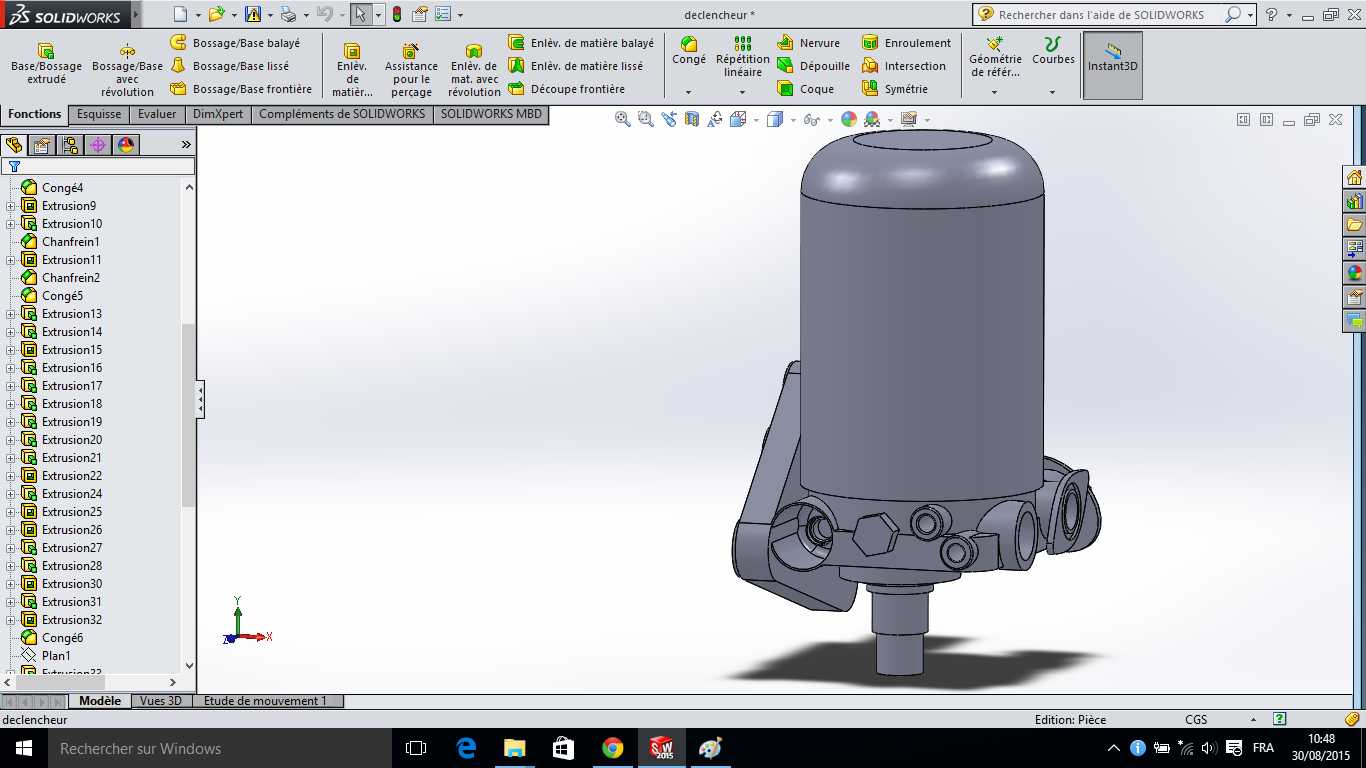

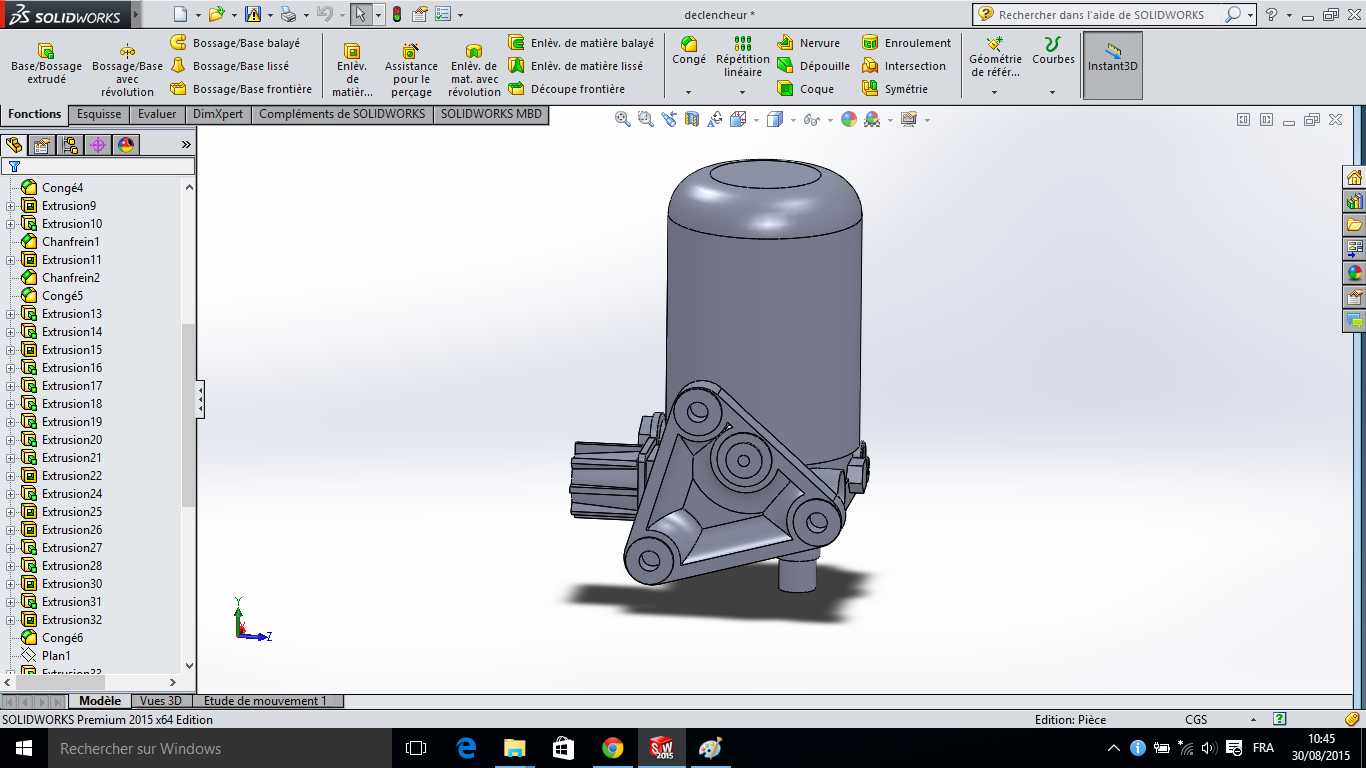

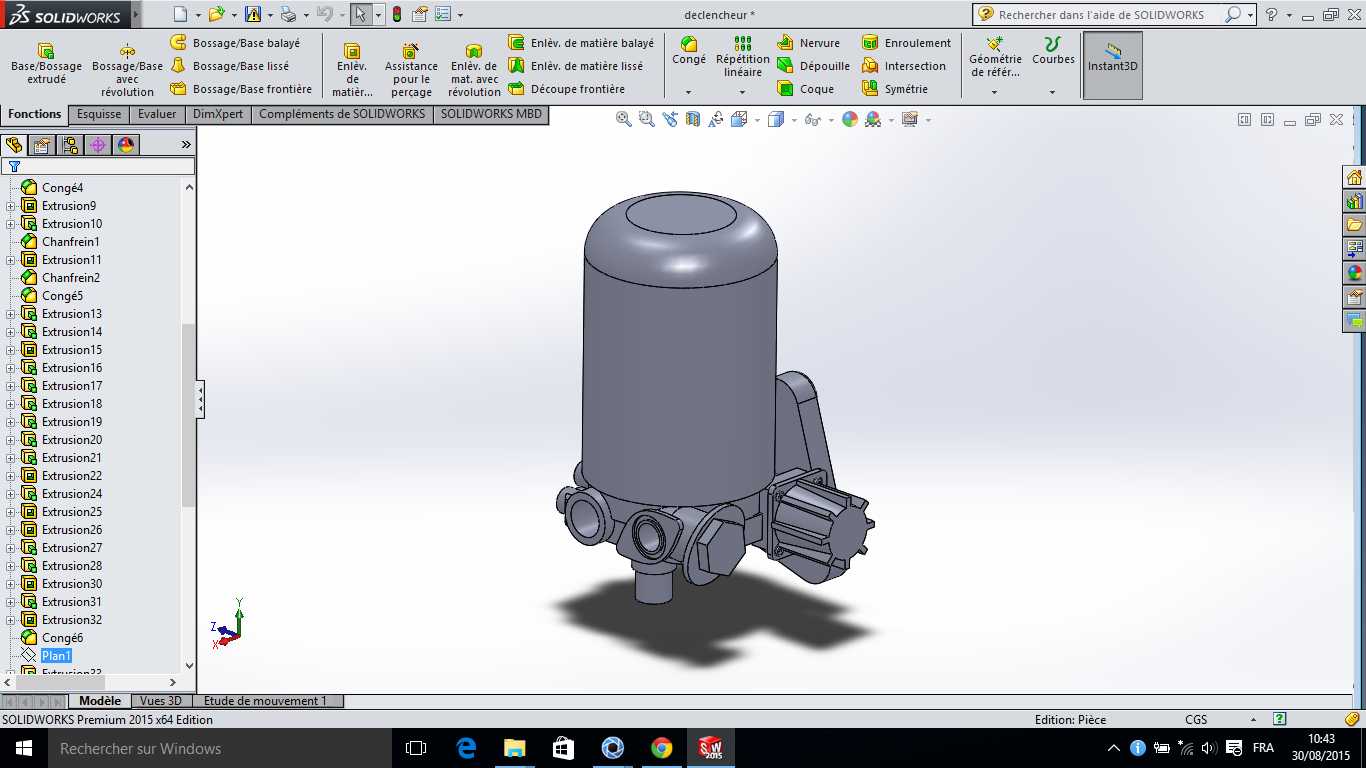

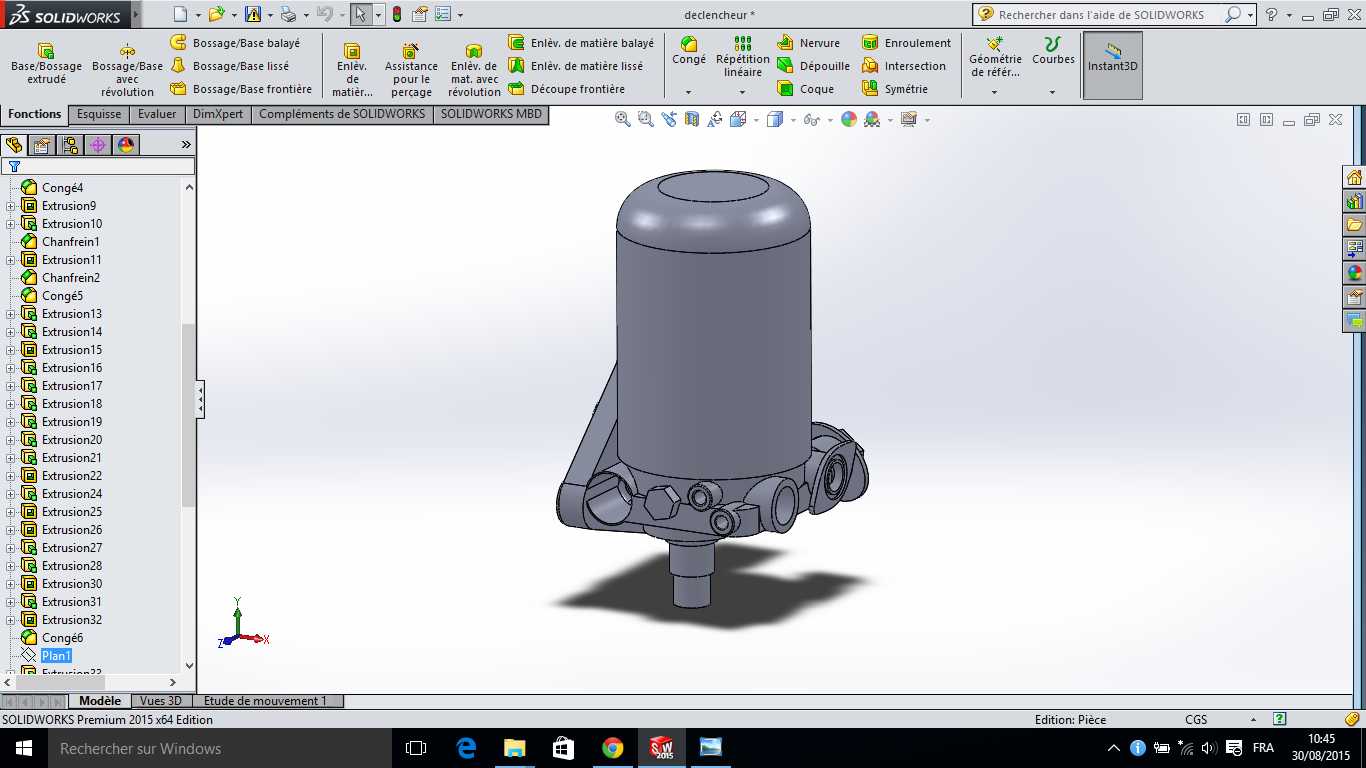

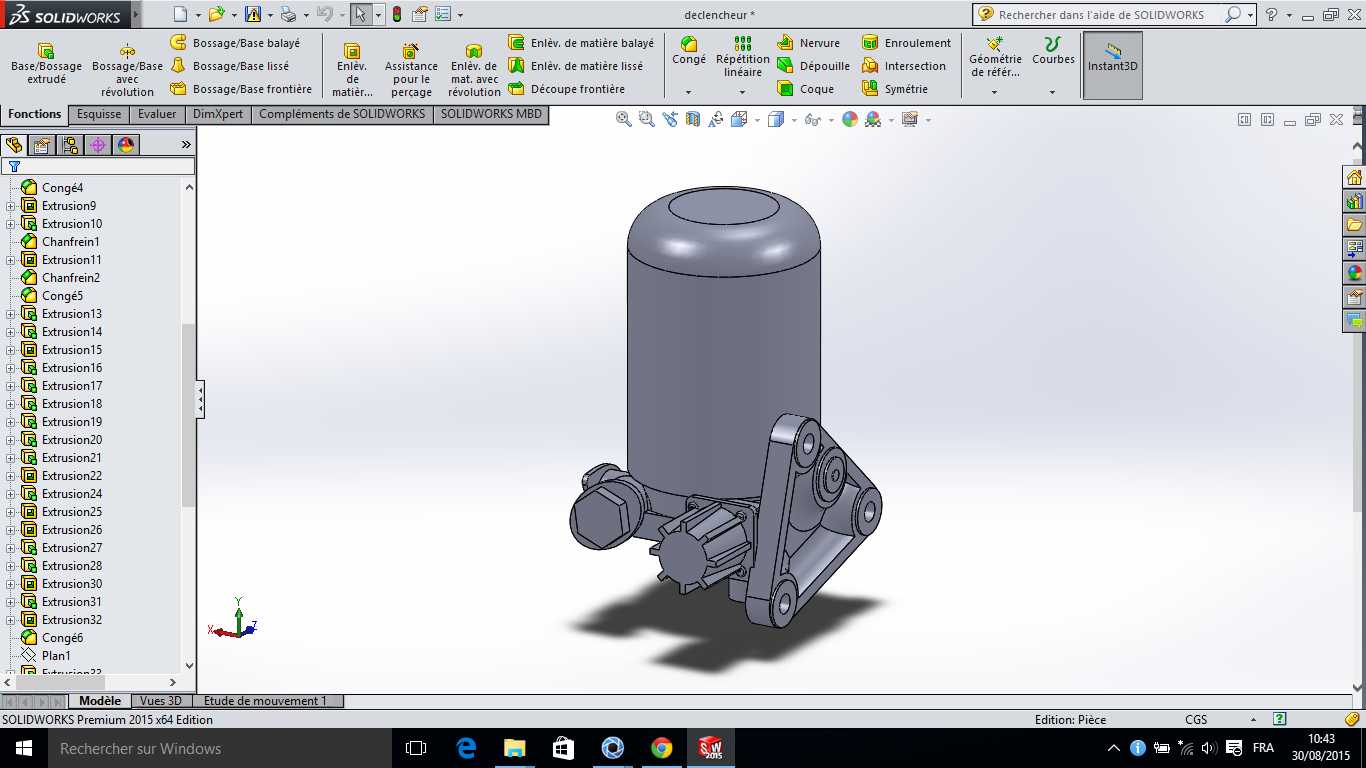

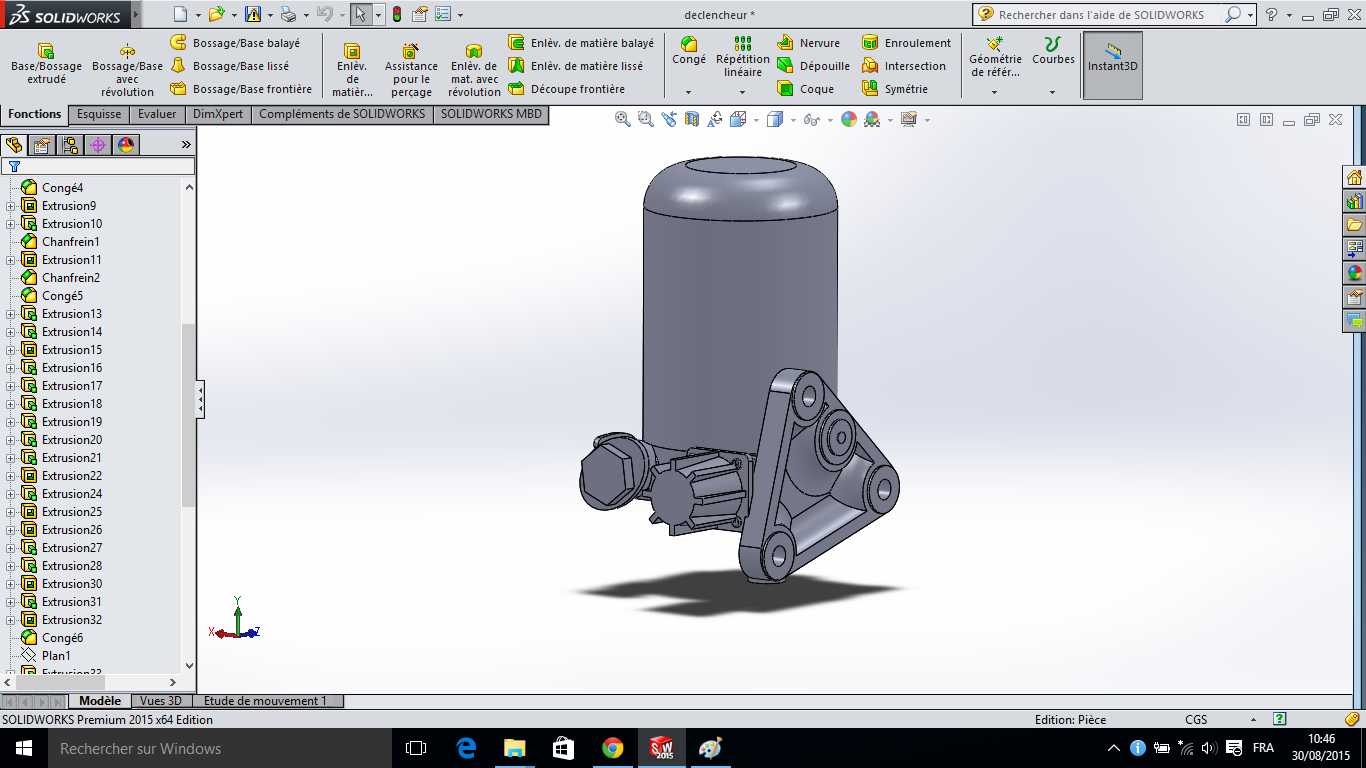

在商用车与乘用车的流体回路系统里，这类集成安装式过滤部件是保障介质清洁度的核心元件，日常装车场景覆盖燃油供给回路、润滑油路以及低压气路的前置过滤环节，直接拦截介质里携带的金属磨屑、橡胶杂质、粉尘颗粒，避免下游精密偶件出现磨粒磨损、卡滞、密封面划伤等故障，直接关联动力系统的运行可靠性与维保周期。从结构设计逻辑来看，这个部件采用了立式圆柱承压壳体作为主体，上端采用圆弧封头结构，相比平端盖结构能更好分散内部介质压力带来的应力集中，在同等壁厚条件下可承受更高的工作压力，也减少了边角位置的积液残留，避免杂质长期沉积在壳体死角造成二次污染。壳体下部集成了一体式压铸安装支架，支架上预留了三个带安装衬套过孔的固定点位，三个点位呈三角形分布，相比两点式安装能更好抵御车辆行驶过程中带来的振动冲击，避免长期运行后固定螺栓松动、壳体移位的问题；支架与壳体的连接位置做了渐变式加强筋过渡，没有出现直角衔接的应力集中结构，能承受整车振动工况下的交变载荷，不会出现支架根部断裂的失效问题。壳体侧部预留的两个快插式接口，分别对应介质的进、出流向，接口的卡扣结构适配整车常用的标准快插管路，装配时不需要额外套丝、打密封胶，直接推入即可实现密封与轴向固定，能大幅提升总装线的装配效率，也降低了人工装配带来的密封失效风险。从安装边界来看，圆柱主体的外径控制在常规车载安装空间的允许范围内，整体竖向高度适配发动机舱、车架侧边的安装间隙，安装支架的固定孔位间距符合主流商用车车架的安装孔位标准，不需要对整车安装位做额外改孔即可适配换装；接口的伸出长度预留了足够的管路插拔操作空间，后期维保更换滤芯时，不需要拆卸周边相邻的管路、部件，就能完成滤芯的更换操作，维保操作空间充足。设计过程中针对壳体的壁厚做了匹配工作压力的校核，壳体材质选用适配车载工况的耐油改性工程塑料，兼顾轻量化要求与耐油、耐温性能，相比传统金属壳体重量降低40%以上，同时不会出现长期接触油液产生的锈蚀问题；内部滤芯的容纳空间做了最大化设计，在有限的壳体体积内提升了滤芯的有效过滤面积，延长了滤芯的更换周期，降低用户的维保成本。在流体流道设计上，进液口的流向正对滤芯的外侧折流区域，介质进入壳体后不会直接冲击滤芯端面造成滤芯局部破损，而是顺着壳体与滤芯之间的环隙均匀流过滤材层，过滤后的洁净介质从滤芯中心腔汇集到出液口流出，整个流道没有急剧的通径变化，能降低介质流动过程中的压力损失，减少回路的动力损耗。安装支架的固定孔内预埋了金属衬套，避免螺栓拧紧时压溃塑料支架的安装面，也能分散螺栓的夹紧力，保证长期使用后安装面不会出现应力松弛导致的密封、固定失效。这类部件在实际装车验证阶段，需要完成压力循环测试、振动耐久测试、耐油耐温老化测试，确保在-40℃到120℃的工作温度区间内，壳体不会出现开裂、变形，密封位置不会出现渗漏，安装支架不会出现疲劳断裂，才能满足整车的使用寿命要求。
