空中巡逻控制终端外壳结构设计

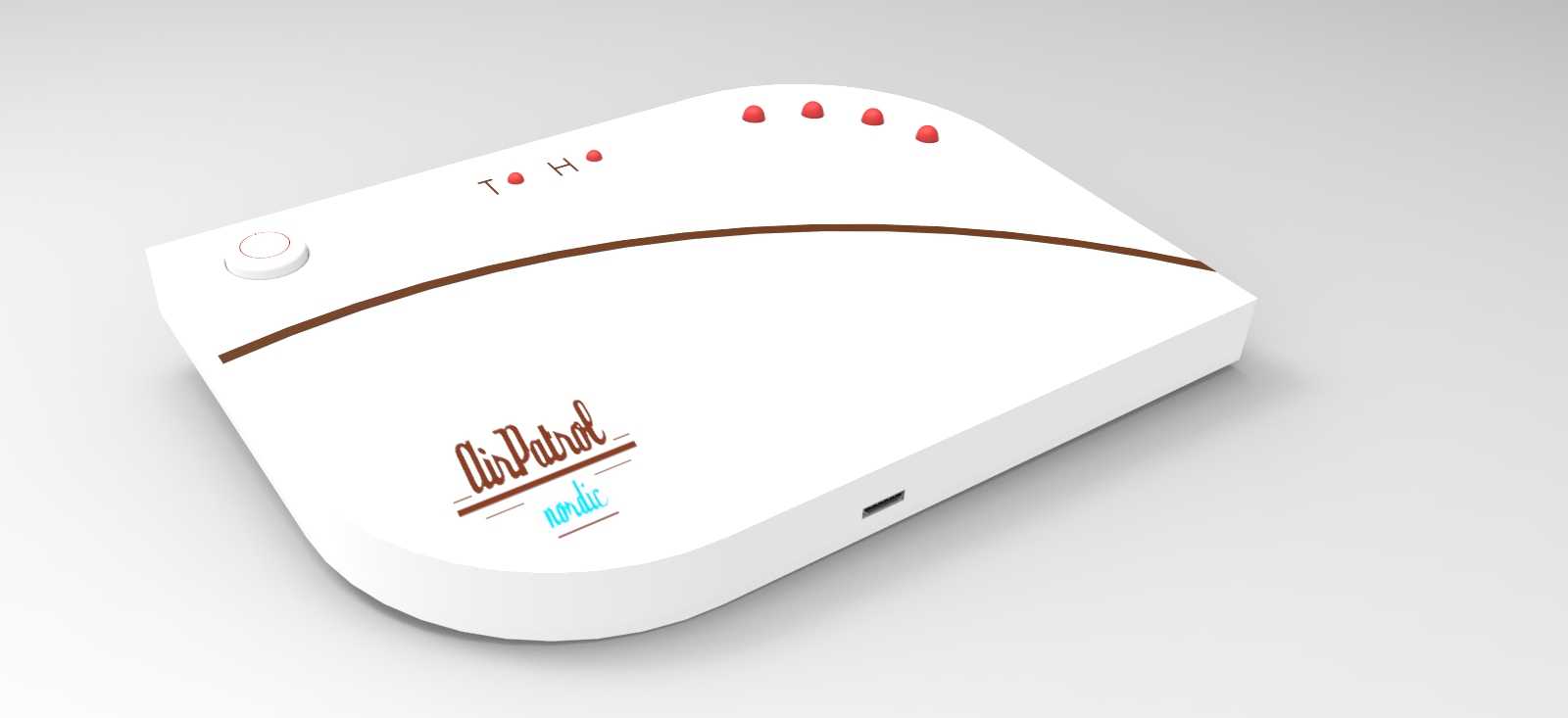

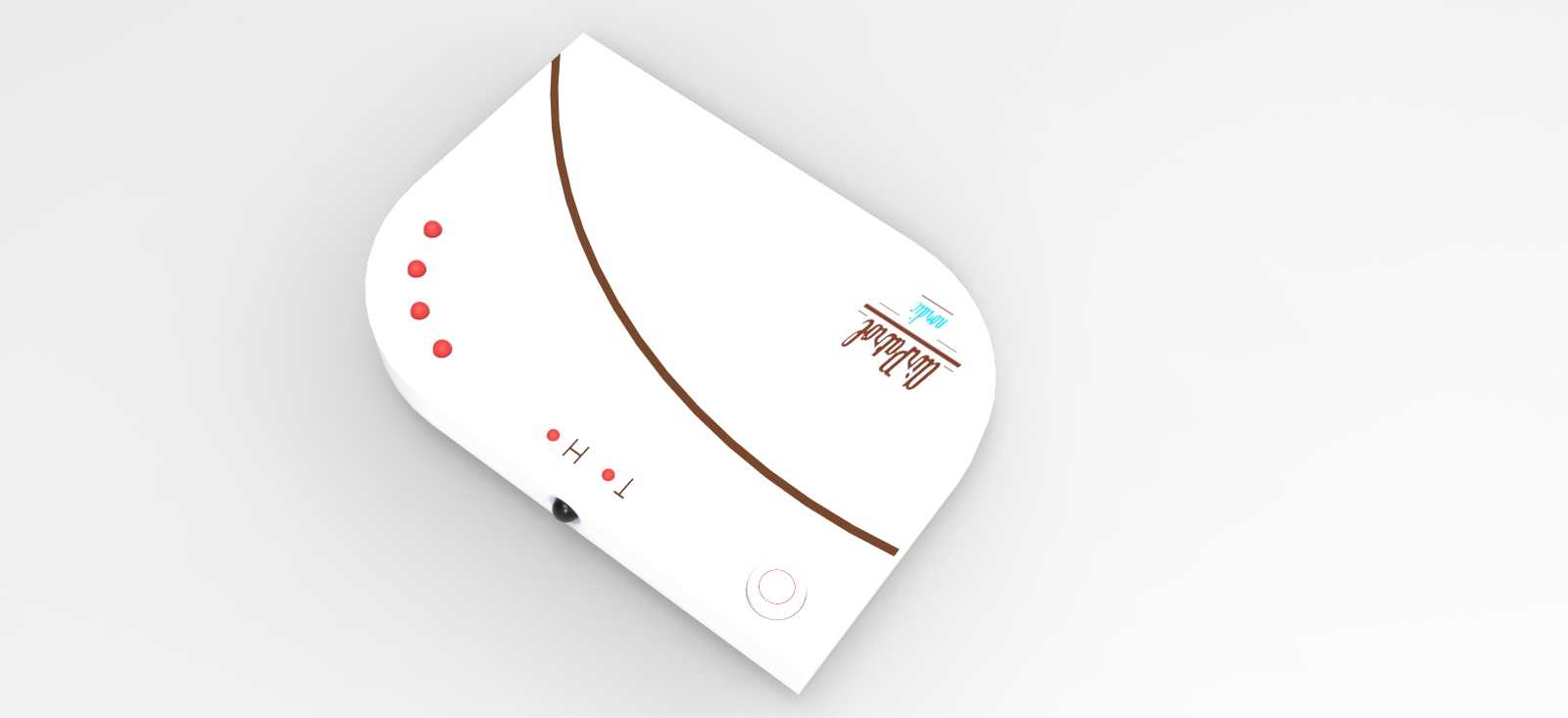

　　该壳体为空中巡逻类控制终端的承载外壳，主要适配低空巡逻作业场景下的手持或桌面放置操控需求，作为整套巡逻控制系统的人机交互核心载体，承担内部主控电路板、信号收发模块、状态指示组件、供电接口的防护与安装定位作用。从实际作业场景来看，这类控制终端多用于低空巡检作业的地面操控端，作业环境多存在户外扬尘、轻微磕碰、温湿度波动等情况，因此壳体设计首先兼顾了防护性与握持放置的适配性。整体外形采用单侧圆弧过渡的类梯形结构，圆弧端对应操作人员握持或朝向操作侧的位置，避免直角棱边带来的硌手感，直边侧则预留接口安装位，适配桌面放置时的走线需求，整体轮廓无突出尖锐结构，降低日常搬运、操作过程中的磕碰损伤概率。壳体上表面的功能区域划分清晰，

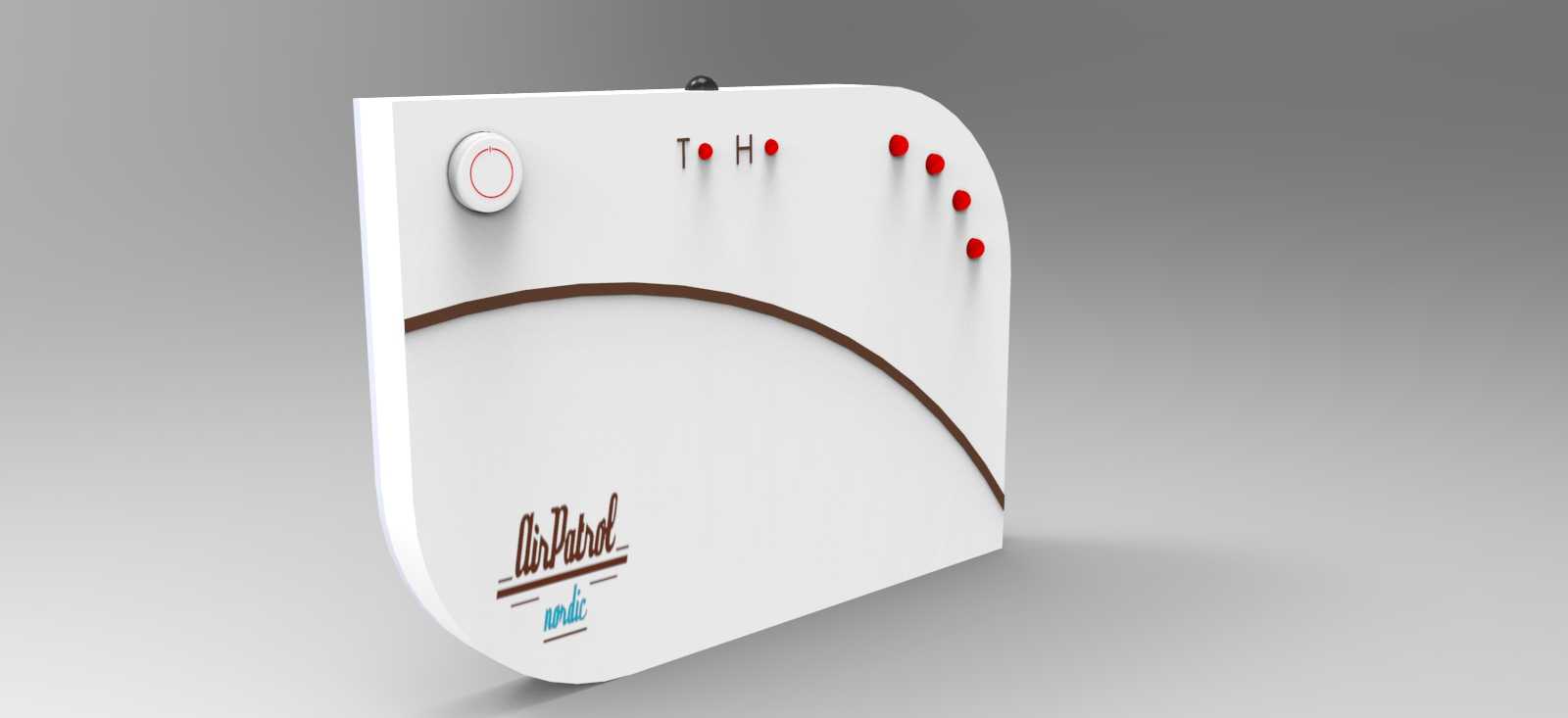

　　靠近圆弧端的位置设置了圆形实体按键，对应设备的核心启停操作，按键周边做了下沉式台阶定位，既保证按键按压行程的防护间隙，也能避免误触。按键旁排布的三个小型指示灯位，分别对应不同的工作状态指示，靠近直边侧的四个指示灯位则对应通道状态或信号强度指示，所有灯位均做了透光孔的壁厚减薄设计，无需额外加装导光件即可实现灯光的均匀透出，减少装配零件数量。壳体侧面预留的微型接口位，适配常规的数据传输或供电接口，接口周边做了加厚的凸台结构，提升接口插拔过程中的壳体结构强度，避免长期插拔导致的接口周边壳体开裂。壳体上表面的装饰分模线采用弧形走向，既作为上下壳的装配定位参考线，也弱化了大平面壳体的单调感，同时分模线位置设置在壳体侧面靠上的位置，

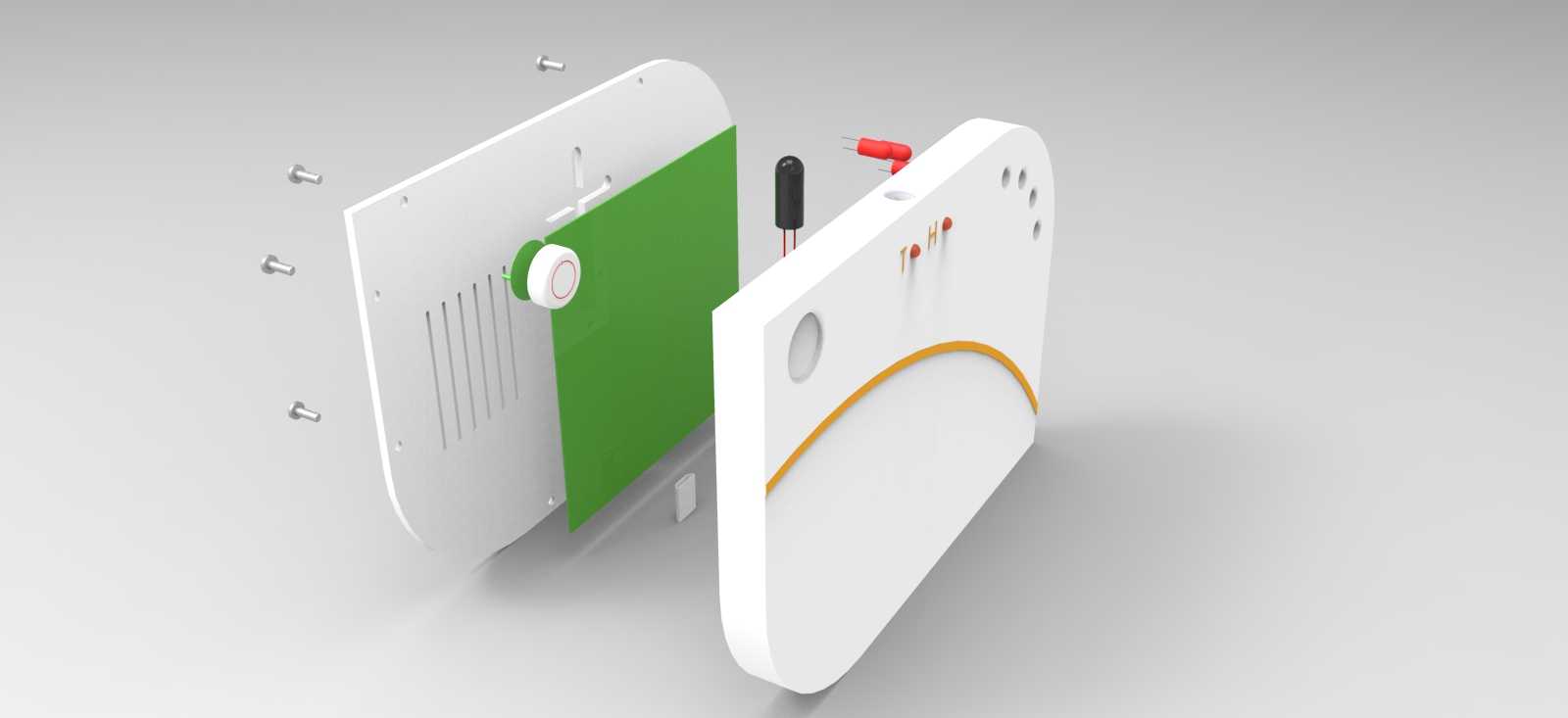

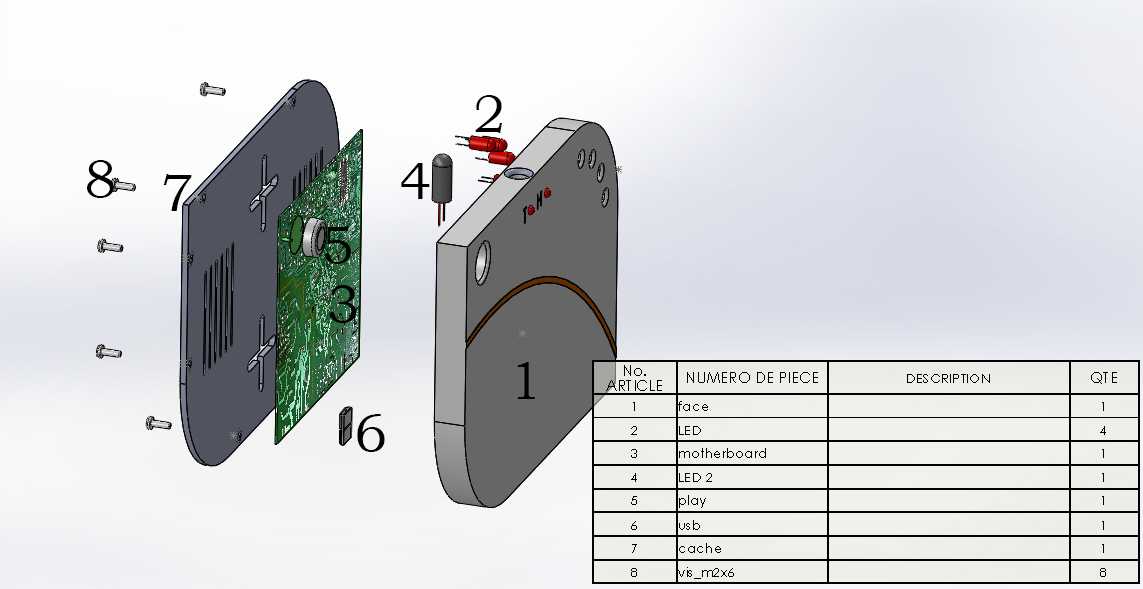

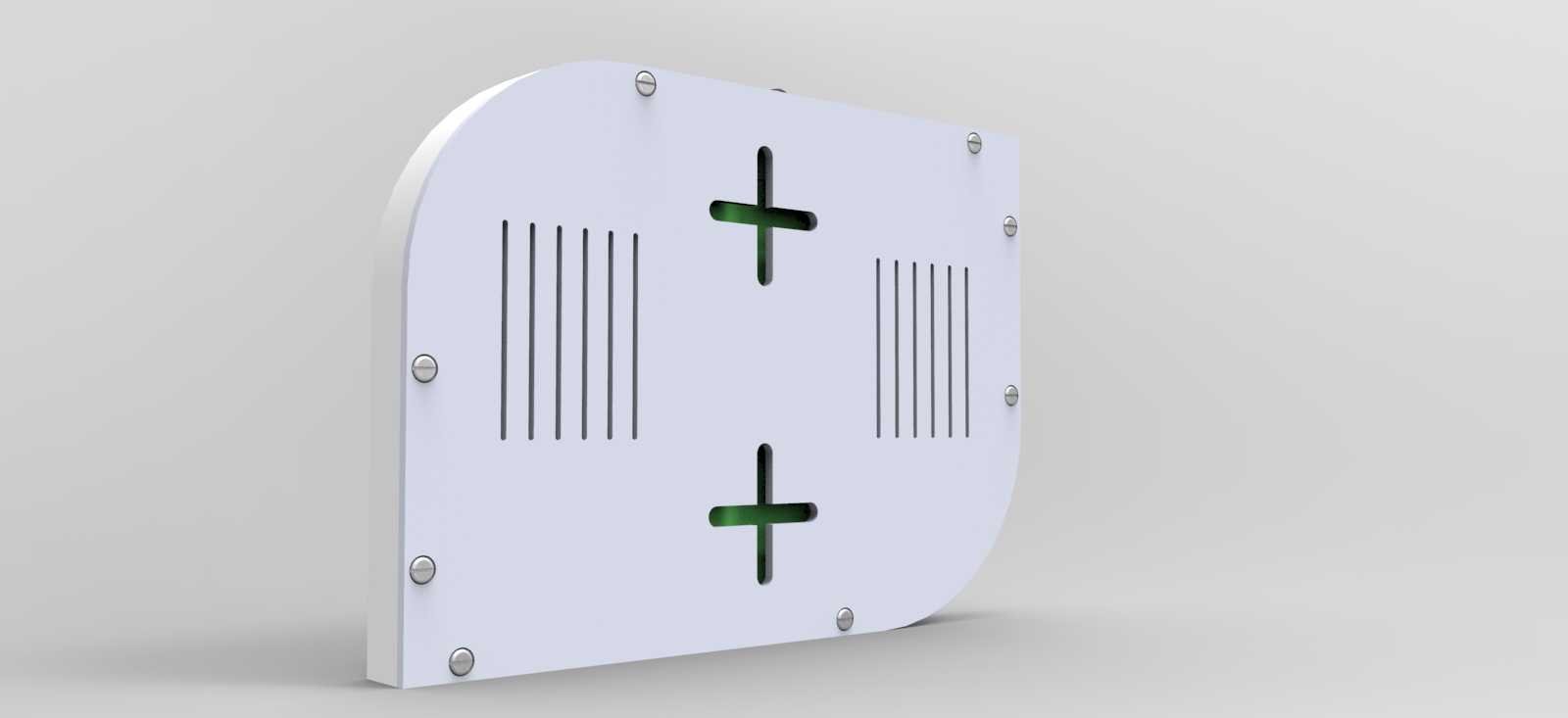

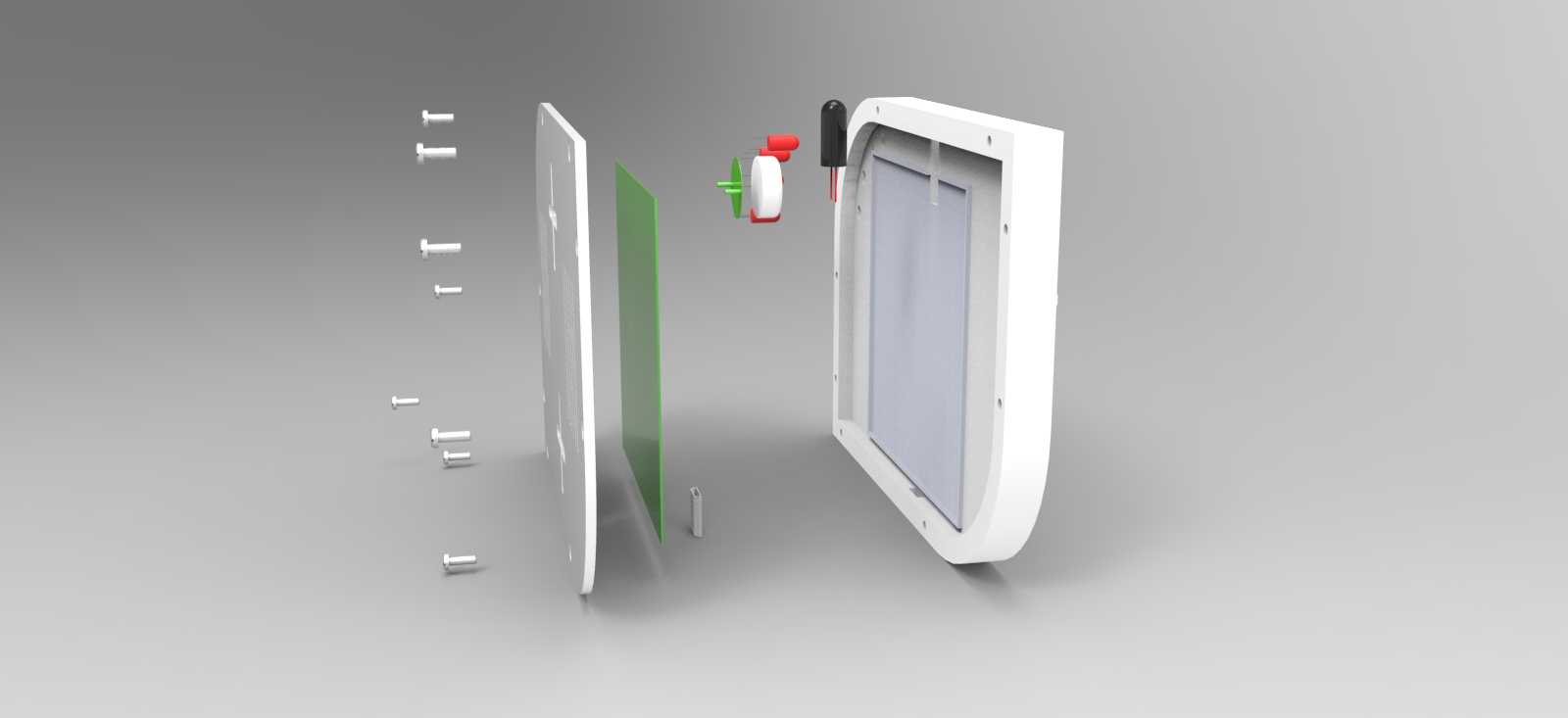

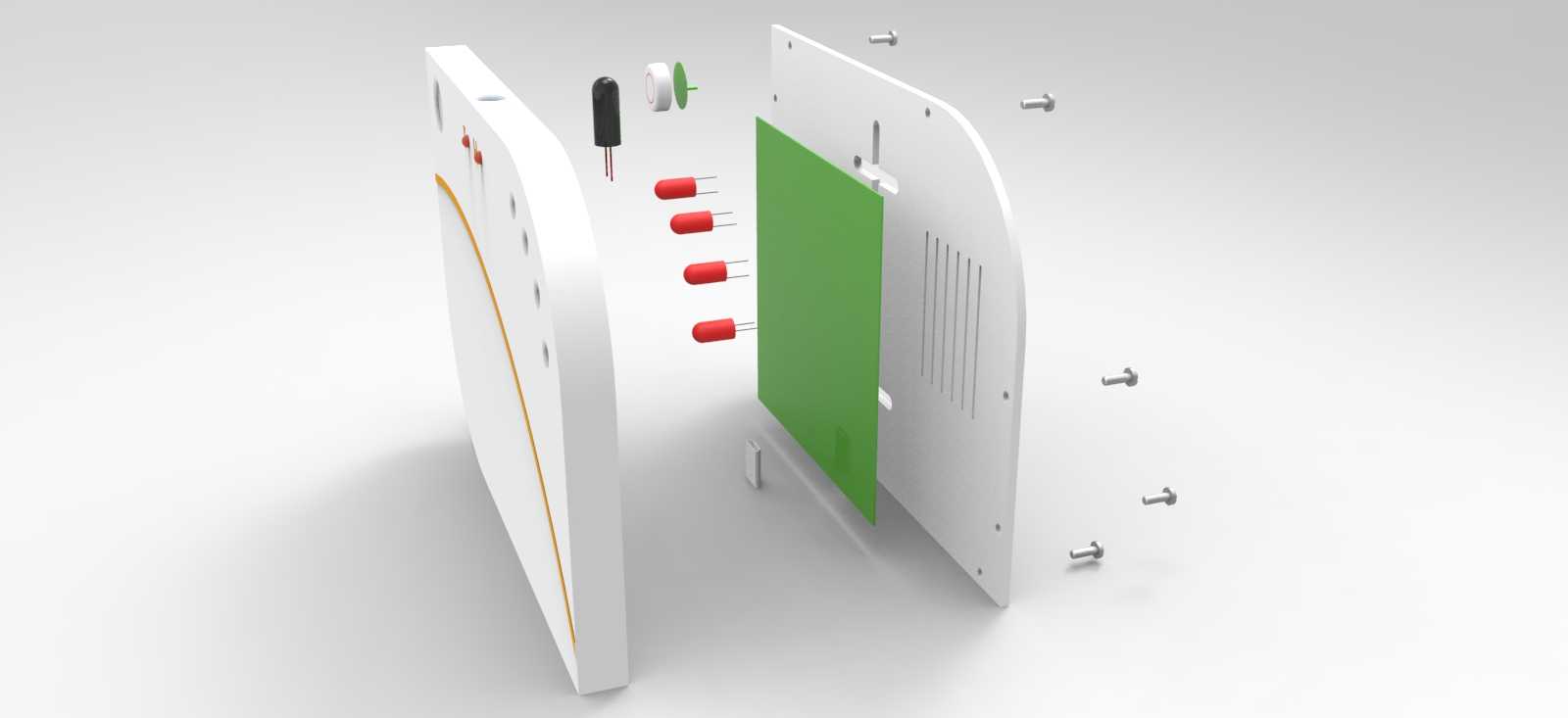

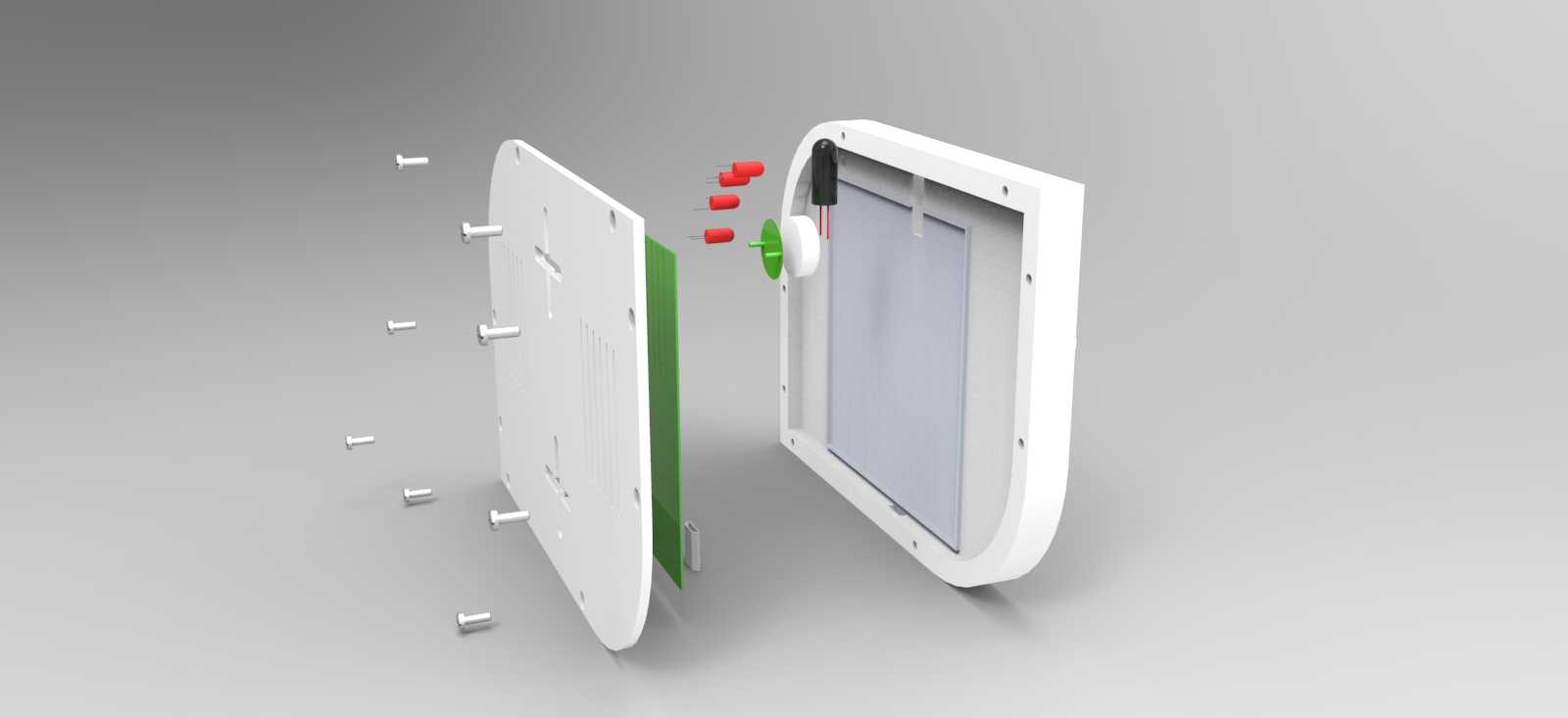

　　避免日常放置时摩擦刮花上表面的标识区域。从安装边界来看，壳体内部的筋位排布完全适配常规控制电路板的安装孔位，四周设置的卡扣结构配合少量螺丝固定，实现上下壳的紧密装配，卡扣的扣合量控制在合理范围，既保证装配后的缝隙均匀，也方便后期维护时的拆卸。内部筋位高度根据电路板上元器件的最高高度做适配，避免压件同时限制电路板的窜动，电池仓区域（若采用内置供电方案）做了独立的隔仓筋位，避免电池晃动对主板造成影响。壳体壁厚采用均匀化设计，整体壁厚保持一致，转角位置做了圆角过渡，减少注塑过程中的应力集中问题，同时避免壁厚不均导致的缩痕、翘曲等成型缺陷。从人机交互的角度考虑，壳体放置在桌面时的倾斜角度通过底部的细微高度差实现，无需额外加装支撑脚，

　　即可让上表面的按键与指示灯朝向操作人员的视线方向，减少长期操作的视觉疲劳。所有外露的按键、接口位置均做了防水防尘的台阶设计，配合装配时的密封胶条（可选配）即可满足日常户外作业的基础防护需求，壳体边缘的圆角半径经过反复调整，既保证结构强度，也不会因圆角过大导致内部安装空间被过度占用。上表面的标识区域预留了足够的平整位置，用于印刷产品标识与功能标注，该区域做了细微的晒纹处理，提升印刷油墨的附着力，避免长期摩擦导致标识脱落。整体结构设计在满足功能需求的前提下，尽可能减少了额外的装饰结构，降低模具复杂度与成型成本，同时兼顾了批量生产的工艺可行性，所有拔模方向统一，无倒扣结构需要额外的滑块抽芯，简化模具结构的同时提升生产良率。
