多组联动复合齿轮传动结构设计

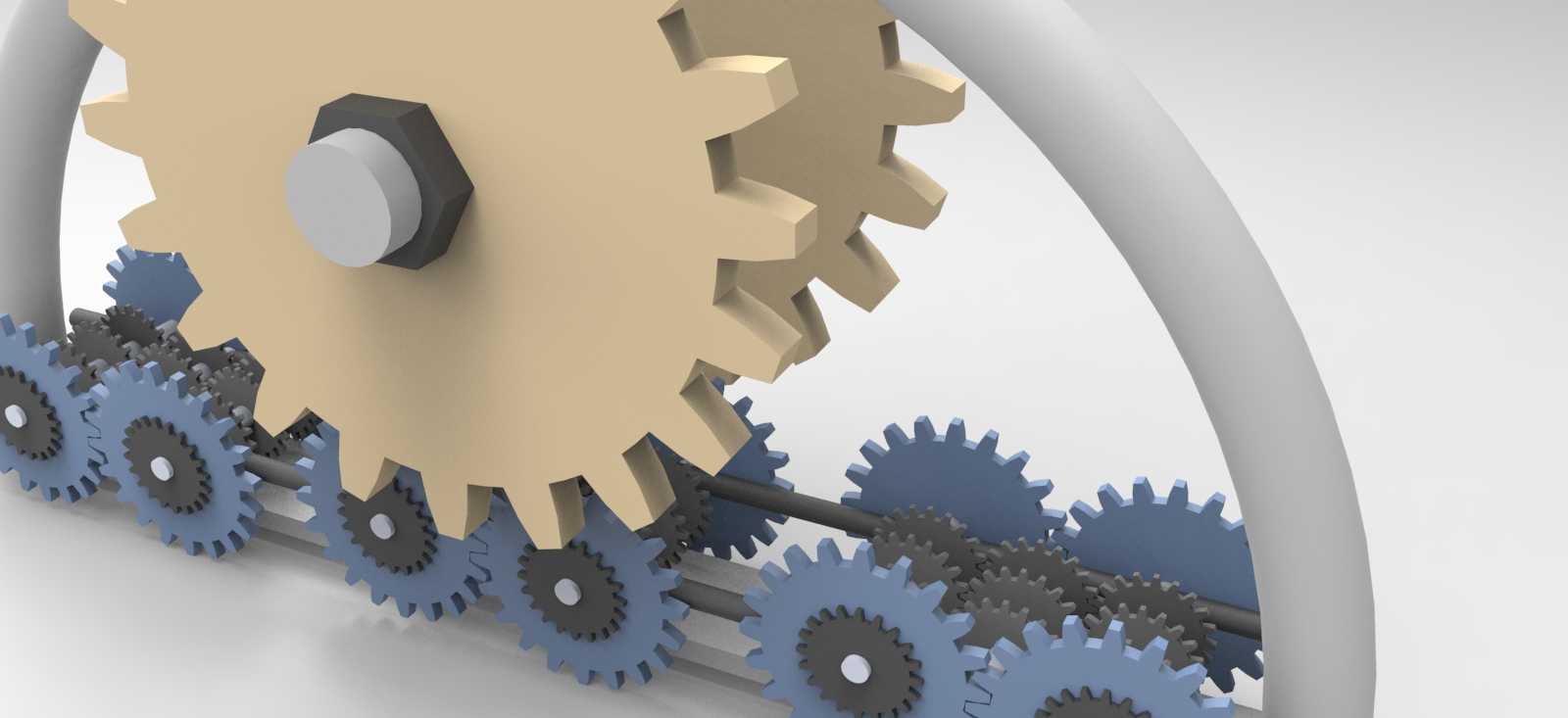

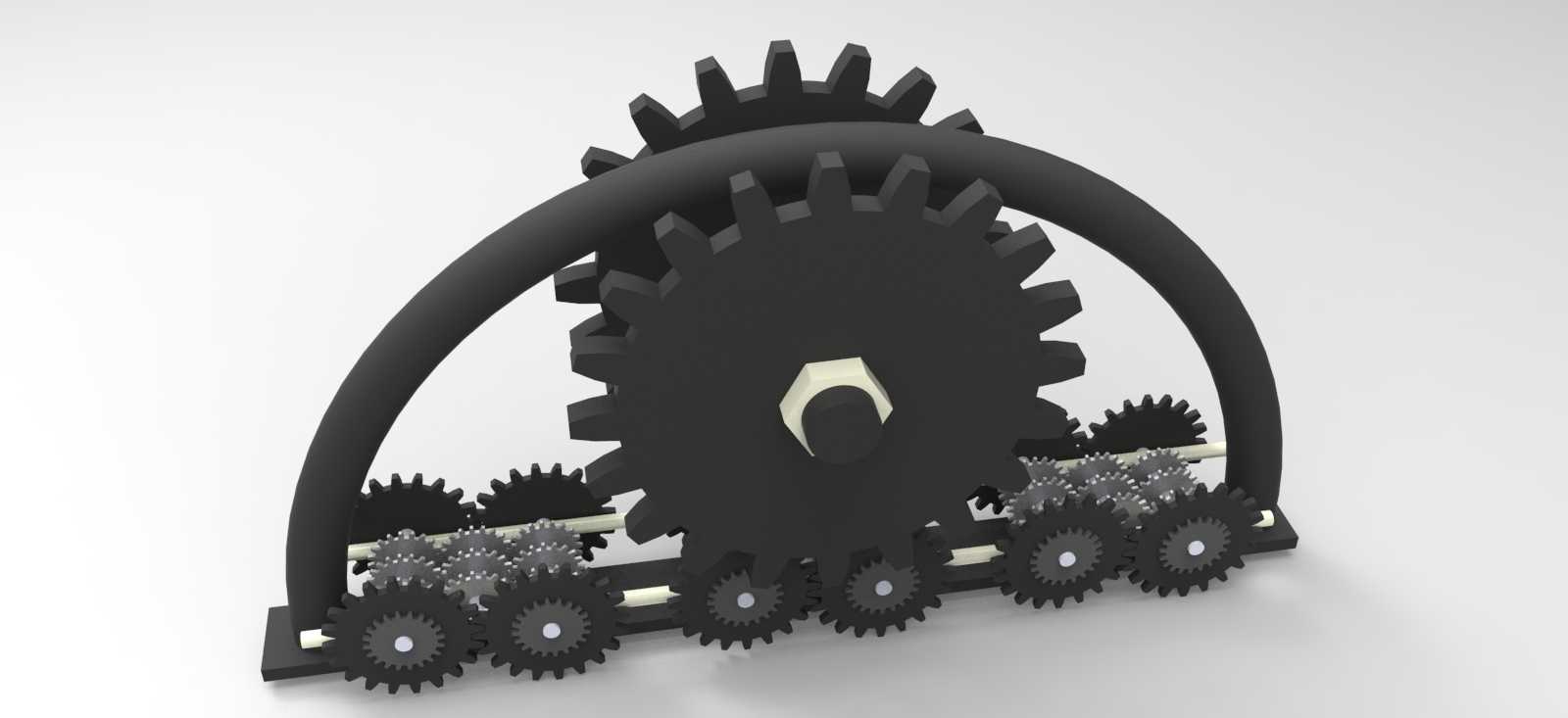

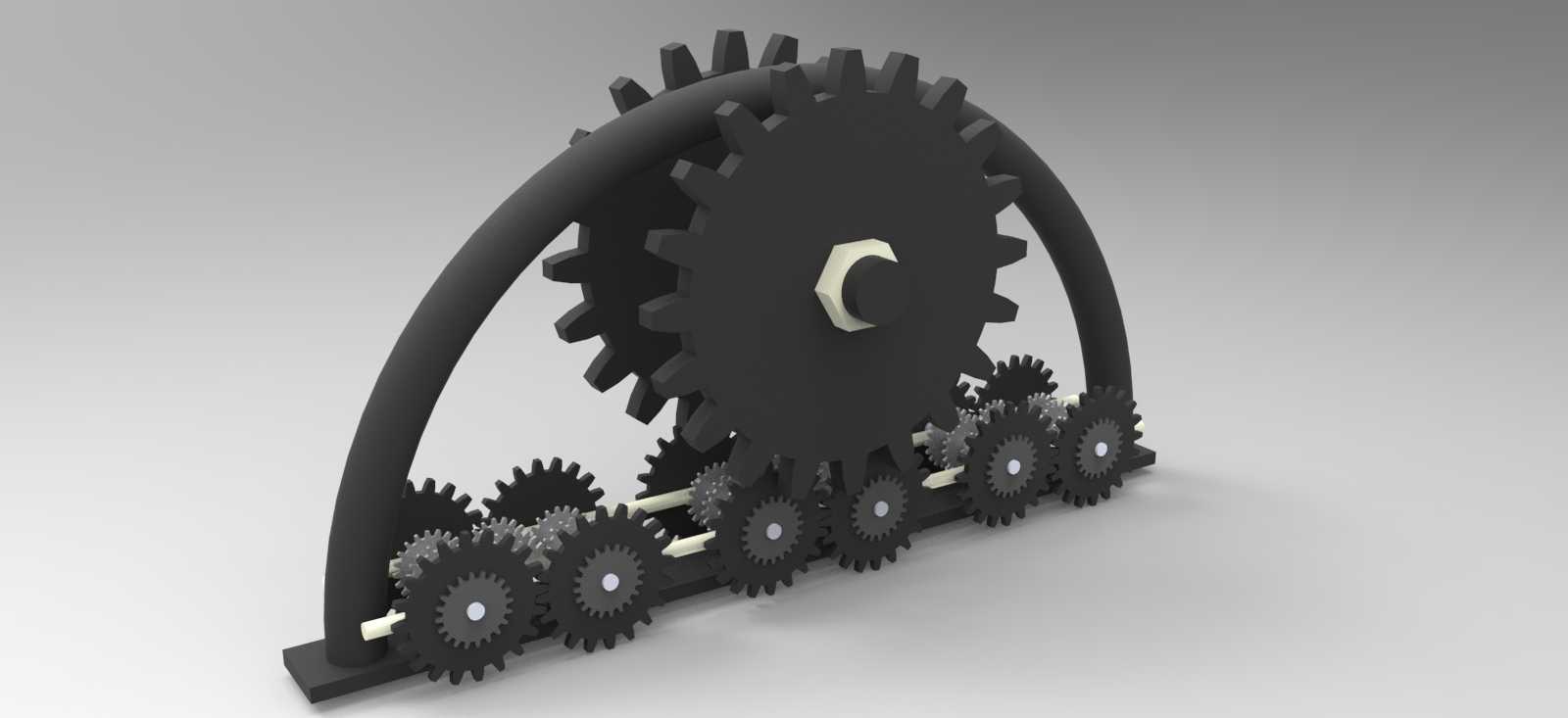

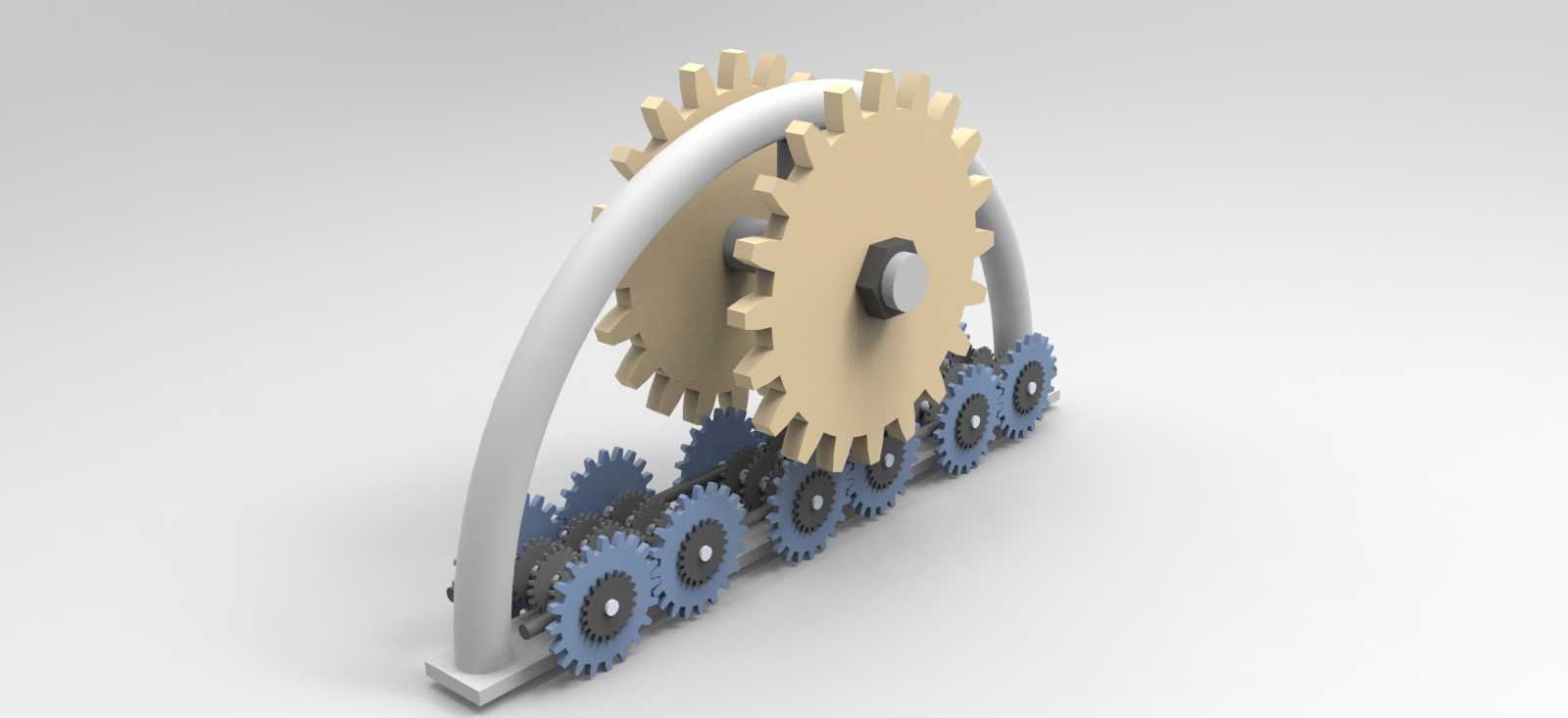

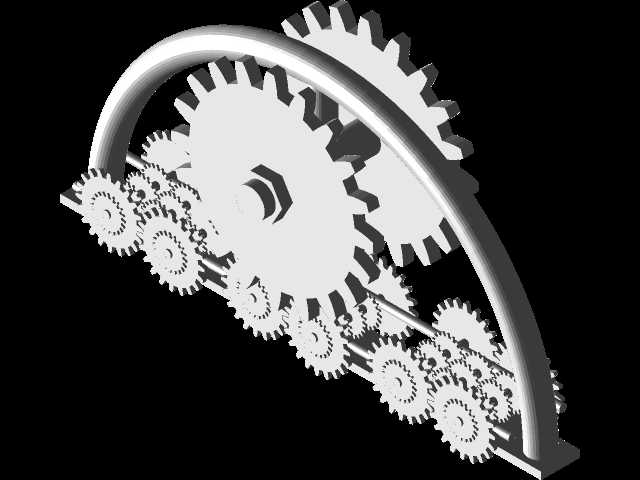

这套多齿轮联动传动结构，核心围绕大模数主齿轮搭配多组不同齿数从动轮的复合啮合逻辑搭建，可适配低速大扭矩输出的传动场景，常见于小型非标自动化设备的动力分流单元、教学演示用传动原理教具、特种输送设备的动力分配模块中。从实际应用层面看，这类复合齿轮组不需要额外加装传动皮带或链条，完全依靠轮齿间的精准啮合传递扭矩，能在空间受限的安装腔体内实现单输入多输出的动力分配，避免了传统带传动打滑、链传动跳齿的问题，在对传动比精度有要求的工位上，能稳定保证各输出轴的转速匹配关系。

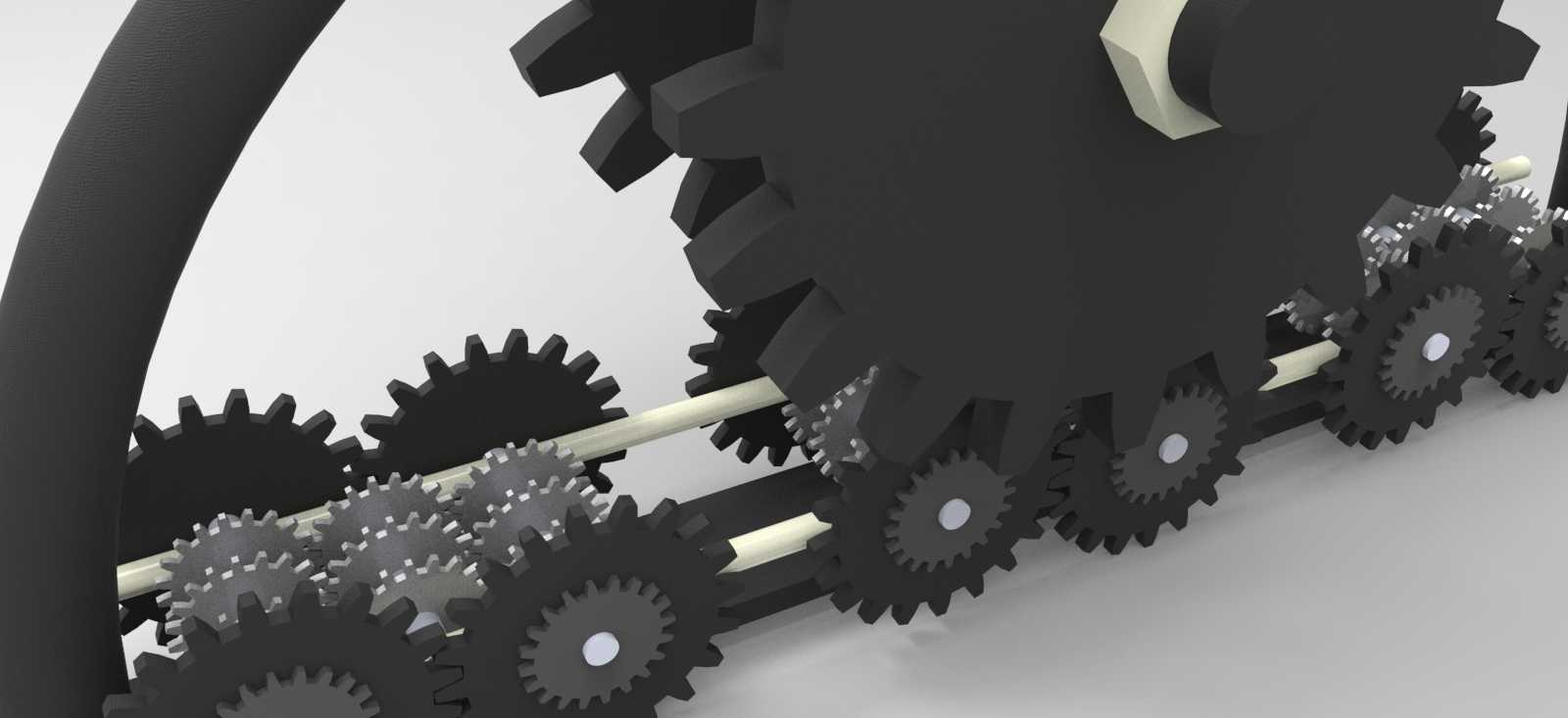

设计过程中首先确定了主齿轮的齿形参数，采用渐开线齿形保证啮合过程的平稳性，主齿轮的齿顶圆、齿根圆尺寸经过反复校核，确保和周边不同模数的小齿轮啮合时不会出现根切、齿顶干涉的问题。排布从动轮位置时，充分考虑了各轴的安装边界，相邻齿轮的中心距严格按照啮合公式计算，轴端预留了标准轴承位的安装尺寸，能直接适配常规深沟球轴承的装配公差，不需要额外加工定制轴承座。轮系的排布没有采用传统的平行轴直线排布，而是围绕主齿轮的圆周方向错落布置，部分小齿轮采用双层同轴齿轮结构，实现不同传动比的二级减速，能在极小的空间内实现多级扭矩放大，相比同减速比的普通行星齿轮结构，这套结构的输出轴位置可以根据实际安装需求灵活调整，不需要被固定的内齿圈位置限制。

从安装适配性来看，整套齿轮组的支撑轴两端都预留了卡簧槽位，装配时可以通过轴用卡簧固定轴承内圈，支撑框架采用型材拼接的结构逻辑，各轴的安装孔位同轴度公差控制在0.02mm以内，能有效避免齿轮啮合时出现偏载、轮齿磨损过快的问题。实际运行时，主齿轮输入动力后，周边啮合的各从动轮会按照预设的传动比同步转动，部分反向布置的齿轮可以实现输出轴转向的调整，不需要额外加装惰轮就能满足不同工位的转向需求，轮齿啮合的侧隙经过调整，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现卡滞、运转阻力过大的问题。

在功能特性上，这套齿轮结构没有采用复杂的变位齿轮设计，所有齿轮都采用标准模数、标准压力角的齿形参数，后期维护更换配件时不需要定制特殊齿形的齿轮，直接采购标准齿轮就能完成替换，降低了后期运维的成本。齿轮的厚度经过载荷校核，能满足额定扭矩下的轮齿弯曲强度要求，不会出现断齿、齿面塑形变形的问题，支撑轴的直径按照扭转强度计算确定，能承受额定载荷下的扭矩传递，不会出现轴体扭转变形的情况。整套结构的外形轮廓可以根据安装腔体的尺寸调整从动轮的排布位置，适配不同设备的内部安装空间，不需要大幅改动原有设备的腔体结构就能完成传动单元的替换安装。
