高精度外径千分尺工业测量工具三维设计

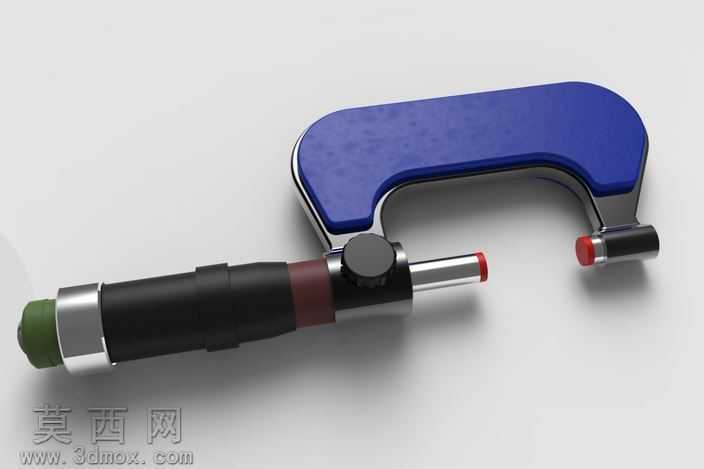

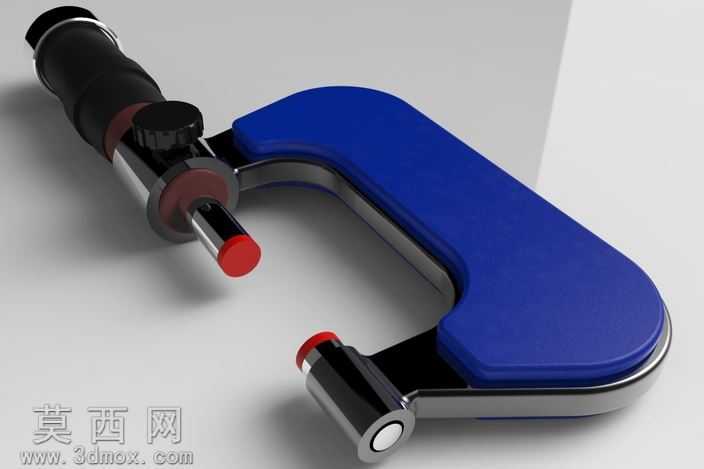

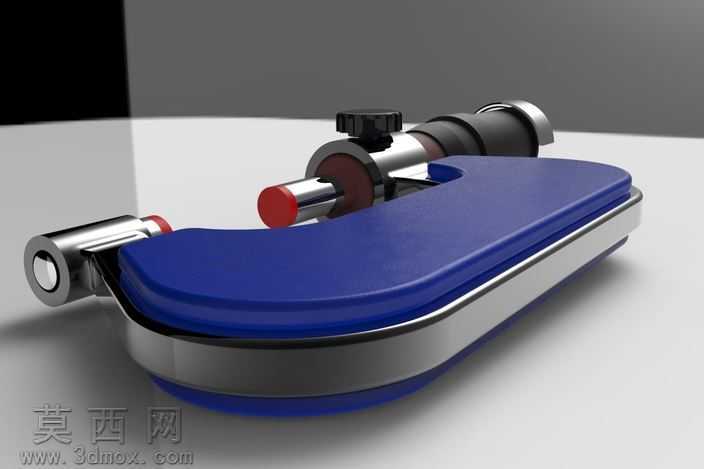

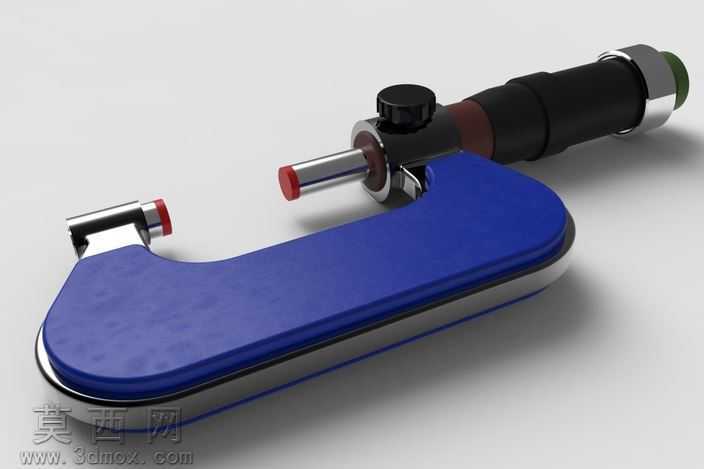

本作品为外径千分尺的高精度三维建模设计成果，建模阶段严格遵循机械测量工具的行业设计规范，以真实千分尺的实物测绘尺寸为基准，在三维软件中完成全参数化建模，确保各部件尺寸公差符合精密量具的设计要求。模型完整还原了千分尺的C型尺架结构、测砧、测微螺杆、锁紧装置、固定套管、微分筒、测力装置等全部核心功能部件，各部件之间的装配关系完全贴合实际产品的机械结构，可清晰展示螺旋测微的传动原理，即通过微分筒的旋转带动测微螺杆沿轴向进给，利用螺旋副的传动比将角位移转换为直线位移实现高精度测量。材质渲染阶段针对不同部件的实际材质做了精细化区分：尺架部分采用喷塑金属材质，还原了工业量具常用的蓝色耐磨涂层的哑光颗粒质感，边缘的金属包边做了镀铬高反光金属材质处理，还原真实产品的金属光泽与耐磨防护结构；测微螺杆与测砧的测量端面采用高硬度合金材质，做了镜面抛光的金属质感处理，突出测量面的高精度加工特性；微分筒部分做了黑色防滑橡胶与哑光金属的拼接材质，还原手持操作部位的防滑握持手感，锁紧旋钮采用哑光金属材质，测力装置的尾端做了绿色防滑橡胶材质处理，还原棘轮测力结构的操作触感。设计过程中重点考量了量具的人机交互特性与功能合理性：尺架的弧形弧度经过反复调整，既保证足够的结构刚性避免测量形变，又适配手持操作的握持角度；微分筒的防滑纹理、锁紧装置的操作位置都按照实际使用习惯做了布局优化，确保模型不仅具备外观还原度，更能完整体现千分尺作为精密测量工具的结构逻辑与功能特性。渲染阶段采用柔和的影棚布光，突出各部件的材质差异与结构细节，通过光影层次展现尺架的曲面弧度、金属部件的边缘倒角、不同材质的质感对比，最终呈现的模型既可以作为工业设计教学的演示素材，也可用于量具产品的宣传展示、机械测量课程的辅助教具，帮助使用者直观理解千分尺的结构组成与测量原理。
