立式模块化管线排布集成施工装置

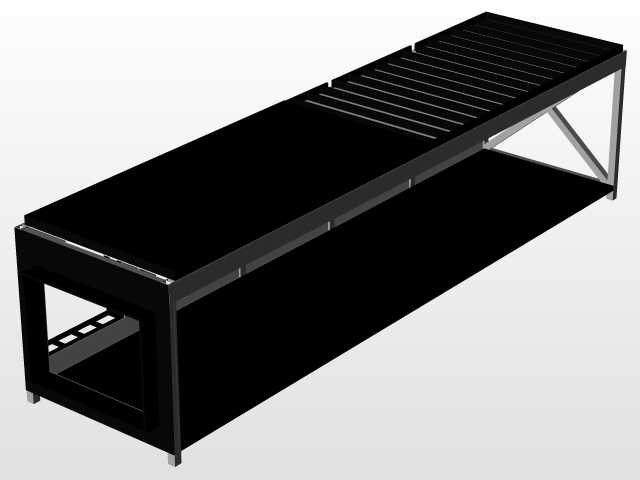

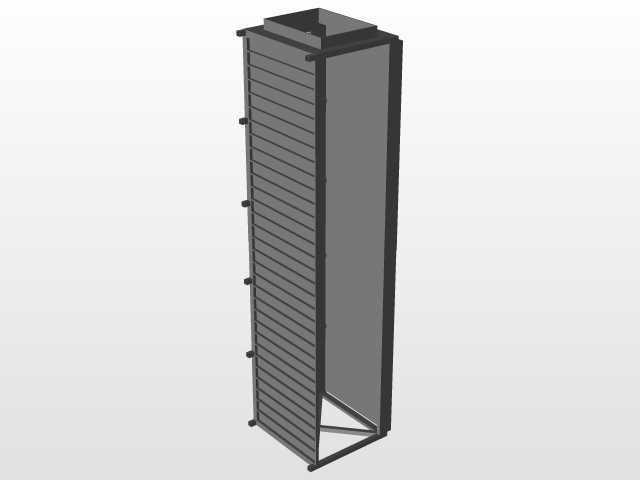

在商业综合体、数据中心、工业厂房的机电安装作业现场，传统管线施工往往面临现场切割、焊接、排布混乱、检修空间不足的痛点，这套立式模块化施工集成装置，正是为解决现场装配式作业的管线集成需求设计的预制化集成载体。从结构设计逻辑来看，装置采用立式狭长型框架布局，整体外轮廓适配建筑竖向管井、设备旁侧预留的狭长安装空间，框架主体采用矩形型钢焊接成型，底部设置三角斜撑加强结构，抵消立式结构高宽比偏大带来的倾覆力矩，安装时底部通过膨胀螺栓与建筑地面固定，侧边可通过连接件与建筑墙体、结构立柱做辅助拉结，确保高层作业时的结构稳定性。框架正面设置等间距排布的横向承托条，每一条承托条都预留了管线卡箍的安装孔位，可根据现场管线的管径、数量灵活调整卡箍位置，给排水管、消防管、强弱电桥架、通风支管都可以在工厂预制阶段就提前固定在承托条上，无需在现场进行零散的管线吊装、对位作业，现场仅需完成整体模块的吊装就位与管线接口对接，能将传统管井施工的现场作业周期压缩七成以上，同时避免现场动火作业带来的消防隐患。装置的侧面采用整面蒙皮设计，既可以作为管线的防护挡板，避免施工过程中硬物磕碰损伤管线外层，也能在后期运维时作为检修门的安装基础，蒙皮与框架之间采用可拆卸螺栓连接，需要检修对应楼层的管线时，仅需拆卸对应高度的蒙皮板块即可，无需整体拆解结构。顶部预留的方形开口为管线进出接口，可对接竖向主管道、顶部水平排布的管线桥架，开口边缘做了翻边钝化处理，避免穿线时划伤线缆绝缘层、管道防腐层。在设计阶段就充分考虑了运输与进场的边界条件，整体框架的截面尺寸适配常规建筑的货梯内部空间、管井检修门的通行宽度，无需在进场时对结构做拆分，单组模块的重量控制在人工辅助吊装设备可转运的范围内，适配工地现场复杂的运输条件。框架上的承托条做了等强度设计，每一条承托条的承重能力都经过载荷校核，可满足满铺管线时的承重需求，不会出现长期使用后承托条变形下垂的问题，承托条的间距可根据不同项目的管线排布需求做定制化调整，针对大管径管道可适当加大间距，针对密集的弱电线缆可缩小间距提升排布密度。不同于传统现场散拼的管线支架，这套集成装置在工厂预制阶段就完成了防腐涂装、孔位加工、配件预装，所有公差都控制在装配允许范围内，现场安装时不会出现孔位错位、支架变形的问题，能大幅降低现场施工的人工成本与材料损耗。在数据中心项目中，这类立式模块还可作为列间管线的竖向集成载体，将冷冻水管、电源线、网络跳线统一集成在模块内，让机房内部的管线排布更规整，后期扩容时仅需在对应承托位新增管线即可，无需额外加装支架。框架底部的斜撑结构除了提升结构稳定性，还预留了接地端子的安装位，可直接连接建筑的等电位接地网，为金属管线、桥架提供可靠的接地连接，省去现场额外焊接接地端子的工序。在实际项目应用中，这类模块化施工装置尤其适合工期紧张、现场作业面受限的改扩建项目，不需要在现场长时间占用作业面进行支架安装、管线排布，整体模块到场后半天内即可完成就位与接口对接，大幅降低施工对周边正常运营区域的干扰。设计时也充分考虑了不同应用场景的适配性，框架的型钢规格可根据承载需求做调整，针对重载的工业管道场景可选用更厚壁的型钢，针对轻载的弱电管线场景可选用轻量化的型材，兼顾结构强度与材料成本的平衡。
