脉冲式汽轮机轮盘结构设计方案

在火力发电、工业驱动类蒸汽透平机组中，脉冲式汽轮机轮盘是承担能量转换核心功能的转子部件，直接决定机组通流效率与运行可靠性。这类轮盘主要应用于冲动式汽轮机的级段，通过承接高速蒸汽冲击带动主轴旋转，将蒸汽的热能与压力能转化为旋转机械能，既可以驱动发电机完成电能输出，也可直接拖动工业压缩机、给水泵等大功率旋转负载，在热电联产、化工驱动、船舶动力等场景中均有广泛应用。

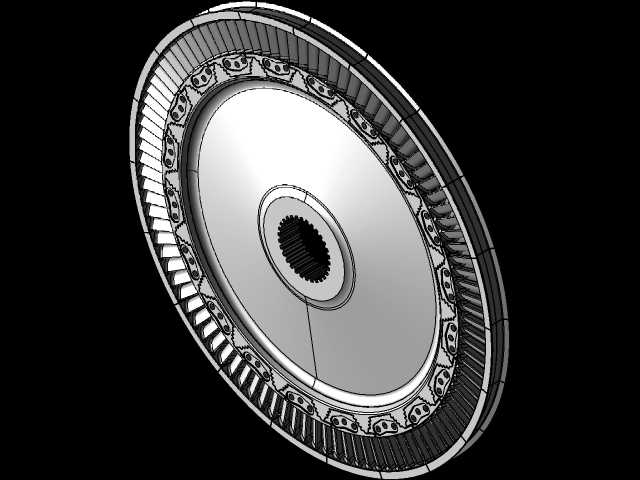

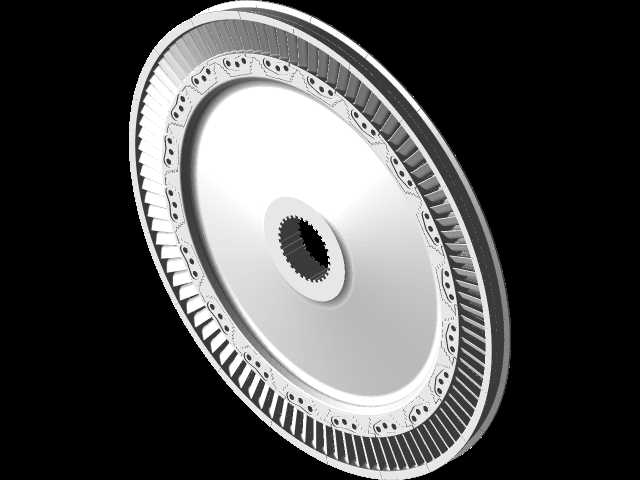

从结构设计逻辑来看，该轮盘采用整体式盘体结构，中心设置内花键孔，用于和主轴实现周向固定与扭矩传递，花键齿形采用渐开线设计，可保证大扭矩传递下的载荷均匀分布，降低应力集中风险。盘体靠近外缘的位置沿周向均匀布置动叶安装槽，用于固定冲动式动叶片，叶片与轮盘的配合采用侧装式榫槽结构，可承受高速旋转下的离心载荷与蒸汽脉动冲击力，同时便于后期检修时的叶片更换。轮盘外缘还设置有整圈的围带配合结构，与动叶顶部围带共同形成通流部分的汽封边界，减少级间漏汽损失，提升通流效率。

在功能特性设计上，轮盘的型线经过气动与强度耦合优化，盘体从中心轮毂到外缘的厚度采用渐变式设计，既满足高速旋转下的离心应力分布要求，避免局部应力超标，又尽可能控制轮盘自身重量，降低转子整体的转动惯量，缩短机组启停过程中的过临界时间。轮盘上还沿周向设置了多组平衡螺孔，用于转子动平衡校正时加装平衡配重，确保转子在工作转速下的振动值控制在标准允许范围内。相邻轮盘之间通过定位止口实现轴向定位，保证各级通流间隙的尺寸精度，避免运行过程中出现动静摩擦故障。

从安装边界与尺寸配合来看，轮盘中心花键的配合精度按照重载传动要求设计，与主轴花键的侧隙控制在合理范围，既保证装配便利性，又避免运行过程中出现花键齿面的冲击磨损。轮盘的轴向定位尺寸与主轴上的轴肩、隔套尺寸严格匹配，确保组装后各级叶轮的轴向位置符合通流设计要求，动叶与喷嘴组的轴向间隙偏差控制在毫米级范围内。轮盘外缘的直径尺寸与汽缸内的汽封环尺寸匹配，径向间隙按照机组热膨胀量预留，保证机组从冷态启动到满负荷运行的全工况下，既不会出现动静碰磨，又能将漏汽损失控制在较低水平。

在实际工程应用中，这类轮盘的材质通常选用高强度耐热合金钢，可承受高温蒸汽环境下的长期蠕变载荷与交变应力，设计过程中需要完成超速试验工况下的强度校核、启停循环下的疲劳寿命计算、热态工况下的热应力分析，确保轮盘在全生命周期内的结构可靠性。轮盘的加工过程需要严格控制端面跳动、径向跳动等形位公差，尤其是榫槽的位置精度与表面粗糙度，直接影响叶片安装后的受力状态，是加工过程中的关键质控点。对于多轮盘组装的转子，还需要进行单盘动平衡与组装后的整体动平衡，将不平衡量控制在设计允许范围内，保障机组长期稳定运行。
