盘式轴向磁通电机转子结构三维设计

项目分类:机械图纸 发布时间:2021-10-29 ID:347190
  • 盘式轴向磁通电机转子结构三维设计

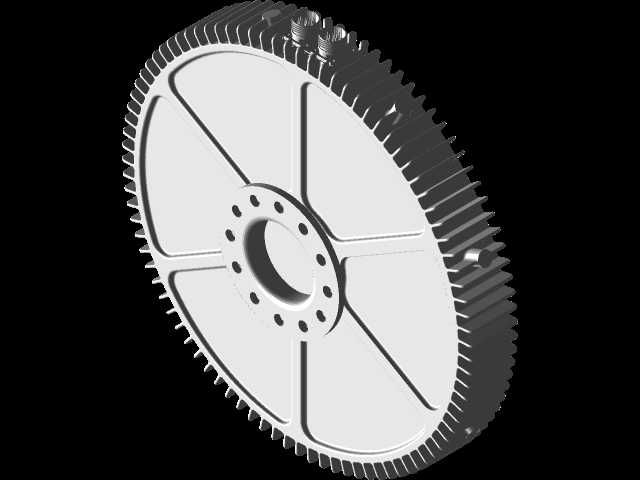

轴向磁通电机凭借轴向尺寸短、功率密度高的特性,在分布式驱动、便携动力单元、低速大扭矩直驱场景中有着不可替代的应用优势,这类结构的电机转子设计直接决定了气隙磁密均匀性、转动惯量匹配度以及高速运转下的结构可靠性,是整个电机设计环节中需要反复校核的核心部件。从实际应用场景来看,这类盘式轴向磁通电机常被用于轮毂直驱、工业机器人关节动力、航空辅助动力单元以及对安装轴向空间有严格限制的专用设备中,区别于传统径向磁通电机的圆柱式转子结构,该转子采用盘式辐条支撑结构,中心设置带均布安装孔的轮毂连接位,可直接与输出轴通过螺栓刚性连接,安装孔的节圆尺寸、孔径公差需要匹配对应规格的锁紧螺栓,保证传动过程中无偏载、无相对滑移。转子外缘设置整周排布的磁钢安装槽,槽位的分度精度直接影响每极磁钢的安装位置度,避免因磁钢错位导致的气隙磁密谐波增大,进而引发运转时的转矩脉动与额外铁损,设计时磁钢槽与磁钢采用小间隙配合,侧面预留点胶固定槽,装配时涂覆耐高温结构胶后压入,可承受高转速下的离心力作用,避免磁钢脱出。支撑结构采用六根辐条式加强筋从中心轮毂向外缘磁钢安装环过渡,筋条的截面采用变厚度设计,靠近轮毂位置厚度更大,向外缘逐渐收窄,在保证整体结构刚度的前提下尽可能降低转子自重,减小转动惯量,提升电机的动态响应速度,这类设计在需要频繁正反转、快速加减速的伺服类应用场景中尤为重要,可有效降低驱动控制器的动态调节负载。转子的盘面设置有均匀分布的减重凹槽,凹槽的深度不超过盘体总厚度的三分之一,避免过度削弱结构强度,同时凹槽的边角均做圆角过渡,消除应力集中点,防止高速运转时在交变载荷作用下出现疲劳裂纹。安装边界方面,转子的轴向总厚度需要匹配定子与端盖的装配间隙,保证气隙尺寸控制在设计公差范围内,通常这类结构的气隙设计值在0.5-1.2mm区间,因此转子两端面的平面度、端面跳动公差需要严格控制,加工时需以中心安装孔为定位基准,一次装夹完成两端面的精加工,避免基准转换带来的形位公差超差。外缘的齿状结构为转子的散热辅助结构,运转时可带动周边空气形成轴向气流,带走磁钢与盘体上的热量,降低持续高负载运行时的磁钢退磁风险,齿形的高度与间距经过匹配设计,在不增加过多风阻损耗的前提下提升散热效率。从设计思路来看,整个转子结构优先保证磁路的对称性,每根辐条的位置对应磁钢极间的漏磁路径,通过结构形状优化减少极间漏磁,提升磁钢的利用率,同时兼顾加工工艺性,整个盘体可采用一体铣削加工或者压铸成型,无需额外拼接装配,减少装配累积误差,适合批量生产。在实际选型匹配时,需要注意转子的最大外径需适配电机壳体内腔尺寸,预留足够的安全间隙,避免运转时外缘与壳体发生剐蹭,中心安装孔的直径与键槽尺寸需匹配对应输出轴的规格,保证扭矩传递的可靠性,对于高转速应用场景,还需对转子做动平衡校正,在辐条对应位置设置去重区域,将动平衡精度控制在G2.5级以上,降低运转时的振动与噪音。
