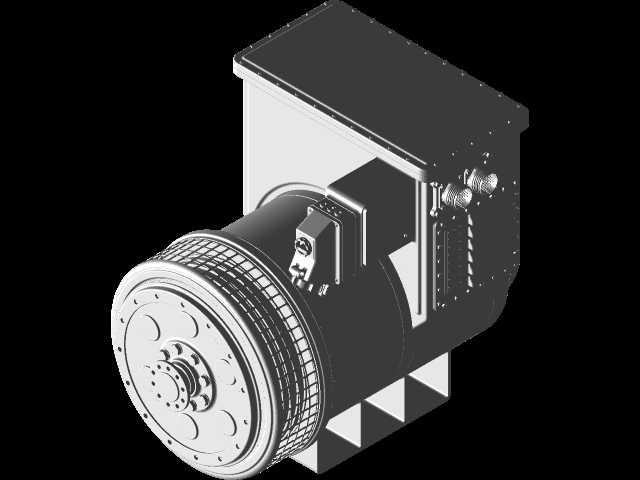

工业级同步交流发电机结构三维数模

该三维数模还原的是工业常用的无刷同步发电机本体结构，在分布式电站、备用电源、船用供电、工程作业机组配套场景中应用广泛，这类设备核心作用是将原动机输入的旋转机械能转化为符合工频要求的三相交流电能，可直接为工业负载、民用供电回路、野外作业设备提供稳定电力输出，也可作为多机组并网电站的核心发电单元使用。从结构设计逻辑来看，模型完整复现了发电机的两大核心装配段：左侧的主机发电段与右侧的励磁控制及接线舱段，主机段采用径向通风的壳体结构，前端法兰端盖预留了与原动机飞轮壳对接的安装止口与螺栓孔位，端盖中心的输出连接盘采用花键+端面定位的结构，可直接与柴油机、燃气轮机等原动机的动力输出轴对接，传递额定输入扭矩，连接盘周边的环形散热筋与端盖一体铸造成型，既提升了端盖的结构刚性，也能在设备运行时增大散热面积，带走轴承运转与定子端部产生的热量。主机段的定子壳体外圆布置了周向均匀分布的通风槽，配合转子端部的离心风扇形成轴向-径向复合通风道，可在额定转速下形成足够的冷却风量，带走定转子绕组的铜损与铁损热量，避免绕组温升过高破坏绝缘层。转子部分采用隐极式结构设计，励磁绕组嵌入转子铁芯槽内，端部通过无纬带绑扎固定，可承受额定转速下的离心力载荷，避免高速运转时绕组出现位移或松脱。右侧的接线舱采用密封式箱体结构，与主机段通过法兰螺栓刚性连接，舱体侧壁预留了动力电缆出线接口与控制信号航空插座，舱体内部预留了励磁调节器、整流模块、接线端子排的安装空间，舱盖与舱体结合面设计了密封槽，可嵌入橡胶密封条实现IP54级防护，避免户外使用时雨水、粉尘进入舱内造成电气元件短路或接触不良。从安装边界来看，模型底部设计了整体式焊接安装底架，底架上预留了四个长圆形安装地脚孔，可适配不同孔距的机组安装底座，安装时可通过地脚螺栓将发电机整体固定在机组公共底盘上，底架与主机壳体、接线舱之间设置了减震垫安装位，可配套橡胶减震器降低设备运行时的振动传递，避免振动传导至底盘引发共振。设计过程中充分考虑了日常维护的便利性，接线舱的舱盖采用快拆式螺栓固定，无需拆解主机段即可完成励磁模块的检修与接线作业，主机端盖的轴承位置预留了注油嘴安装孔，可在不拆解端盖的情况下完成轴承的定期润滑保养，延长设备的维护周期。数模完整还原了各部件的装配关系，包括定子铁芯与壳体的过盈配合定位、转子与转轴的热套装配结构、轴承与端盖轴承室的配合公差、接线舱内元件的安装布局，可直接用于发电机组的配套结构设计、安装干涉校验、维修拆装模拟，也可作为发电设备结构教学的演示模型使用，帮助设计人员快速掌握这类工业发电机的结构组成与装配逻辑，在进行机组配套设计时可直接参考该模型的安装尺寸完成底盘布局、管线走向的设计工作，减少前期测绘的工作量，提升设计效率。
