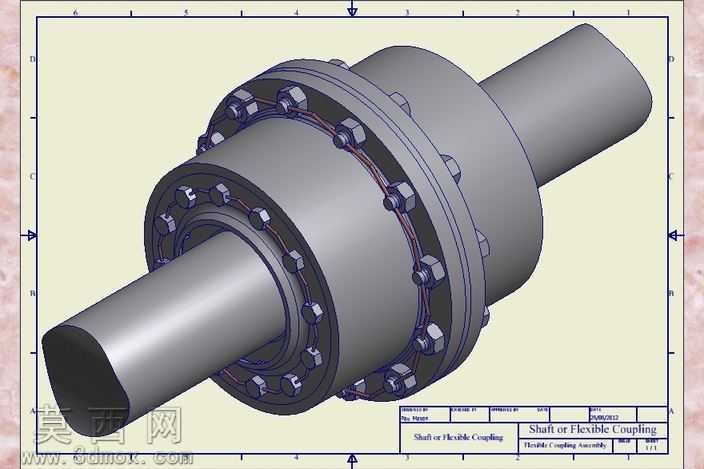

本模型为滑动式挠性联轴器的完整三维参数化模型,建模过程严格遵循机械设计手册中联轴器的尺寸规范与装配逻辑,采用自底向上的装配建模思路完成整体搭建。首先分别完成两端轴头、半联轴器本体、连接螺栓组、密封端环、挠性传力组件等独立零件的建模:轴头部分根据传动扭矩需求设计合理的轴径与配合长度,轴端做倒角处理避免装配干涉;半联轴器本体的外法兰盘均匀分布螺栓过孔,孔位精度严格按照圆周等分公差要求设定,内齿圈部分的齿形参数匹配滑动耦合的补偿需求,建模时通过拉伸、旋转、阵列、布尔运算等特征操作完成实体构建,对螺栓头、螺母的六角结构、螺纹收尾细节做了简化但保留装配定位特征,兼顾模型还原度与运行流畅度。装配阶段按照实际装配顺序添加配合约束:两端轴头与对应半联轴器的内孔采用同轴心配合与轴向端面限位配合,法兰结合面添加重合约束保证端面贴合,螺栓与螺栓孔采用同轴心配合并添加螺母的螺纹副约束,挠性滑动组件预留合理的间隙配合量,还原联轴器工作时允许的径向、角向补偿位移空间。材质渲染阶段,对金属结构件赋予调质合金钢材质,调整金属粗糙度、反射率参数还原加工后的金属质感,密封件赋予耐油橡胶材质,通过不同材质的视觉区分清晰展现各部件的功能分区。模型完整还原了该类滑动耦合联轴器的核心结构:依靠中间挠性滑动组件传递扭矩,同时可补偿两轴安装时的同轴度误差、运行过程中的轴向窜动与角向偏移,螺栓连接的法兰结构保证装拆便捷、传力可靠,可用于机械传动系统的轴系连接方案演示、装配干涉检查、工程出图参考,也可作为传动部件选型阶段的可视化展示模型,帮助设计人员直观理解滑动挠性联轴器的工作原理与结构组成,为轴系传动方案的设计优化提供三维模型支撑。
