挖掘机属具混凝土液压破碎剪结构

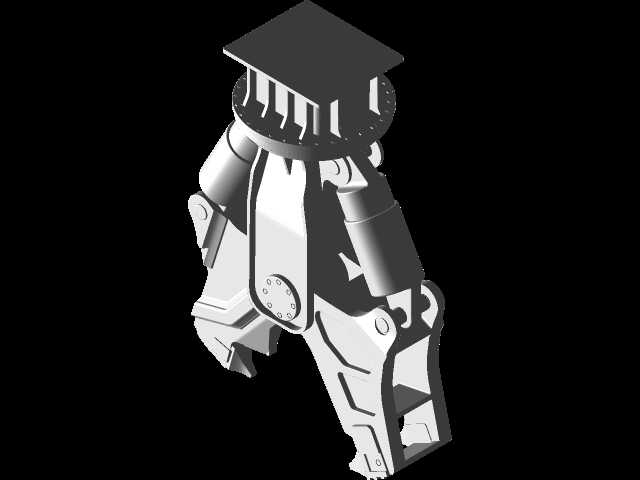

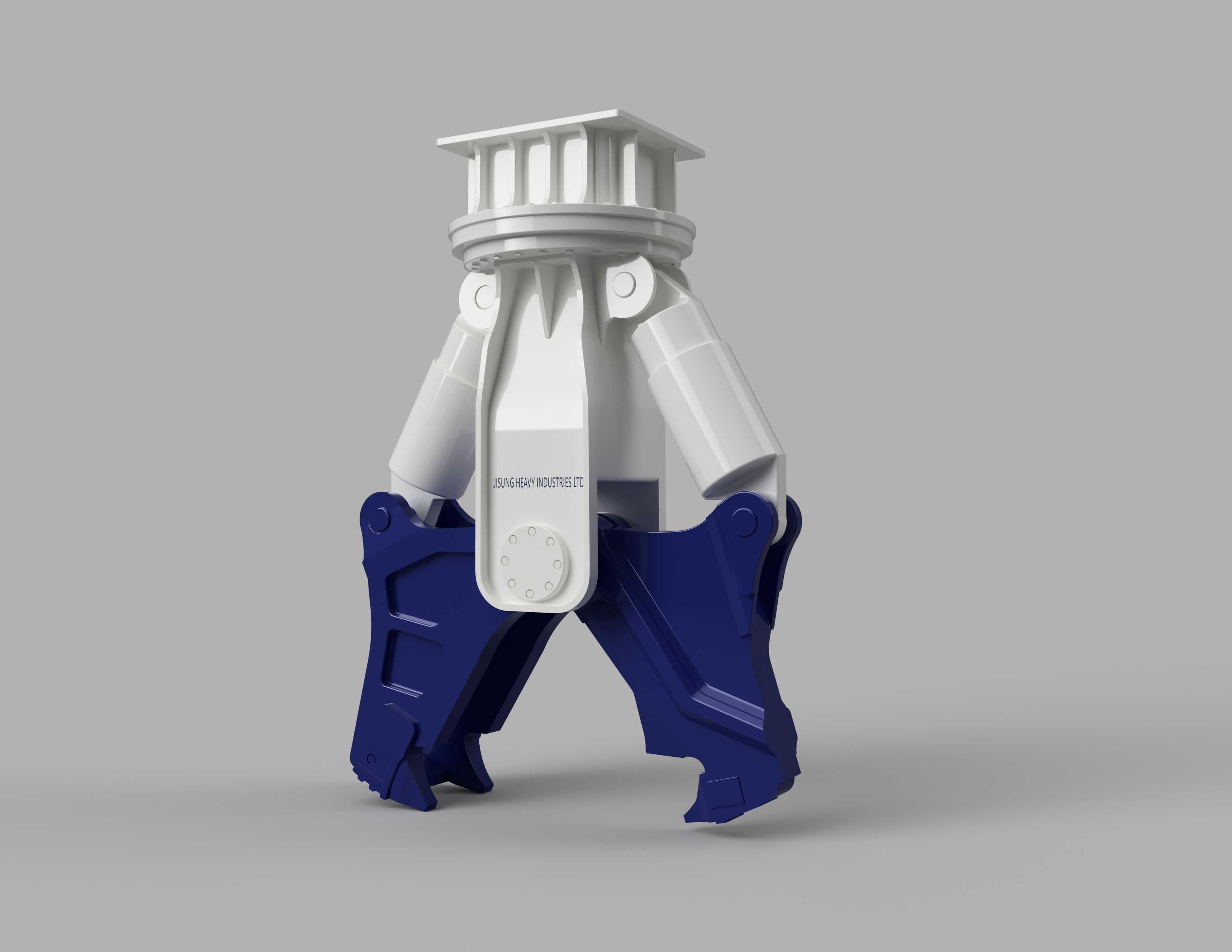

　　在建筑拆除、混凝土结构拆解、废旧钢筋混凝土回收作业场景里，这类液压驱动的混凝土剪力属具是挖掘机前端作业的核心配套工作装置，替代传统人工风镐、爆破拆除工艺，能大幅提升拆除作业的安全系数与作业效率，尤其适用于城市核心区老旧建筑拆除、桥梁混凝土结构破除、厂房立柱拆解等对作业振动、噪音管控严格的工况。从结构设计逻辑来看，该属具采用上部回转连接座与挖掘机小臂前端销轴对接，内置液压回转马达可实现360度全周回转，作业时无需频繁调整挖掘机站位，就能对准不同朝向的混凝土构件，适配复杂拆除现场的多方位作业需求。连接座下方对称布置的双液压油缸是整个属具的动力输出核心，油缸缸体与上支架铰接，活塞杆端与颚式剪臂铰接，通过液压系统的高压油驱动活塞杆伸缩，

　　带动两片剪臂完成开合动作，剪切力通过杠杆结构在剪刃端形成数倍放大，足以剪断直径40mm以内的钢筋，同时对C30-C50标号的混凝土结构实现挤压破碎。剪臂部分采用分体式耐磨合金刃口设计，破碎齿与剪切刃分段布置，靠近铰接点的前段刃口负责剪切钢筋，前端带尖齿的颚板负责咬入混凝土结构，通过挤压、弯折作用力让混凝土从内部碎裂，同时将包裹的钢筋剪断分离，作业过程中不会产生大块飞溅碎块，相比破碎锤作业的飞石风险更低。设计过程中需要严格控制安装边界尺寸，上部连接座的销轴孔中心距、销轴直径需匹配对应吨位挖掘机的小臂前端安装尺寸，通常适配20-30吨级中型挖掘机，整体闭合状态下的总长度控制在1.8米左右，最大开口宽度可达800mm，

　　确保能咬合厚度600mm以内的混凝土梁、柱构件。回转支承的选型需要匹配挖掘机的液压系统流量与压力，通常工作压力设定在32MPa以内，回转扭矩满足剪臂带载转动时不会卡滞，同时在连接座位置设置液压油道集成块，将挖掘机小臂引出的高压油管分别接入回转马达与开合油缸，避免管路外露在作业过程中被碎块刮损。剪臂的结构受力需要通过有限元分析优化，在油缸铰接点、剪刃根部等应力集中位置做加厚圆角处理，避免长时间高负载作业出现焊缝开裂、结构变形问题，刃口部分采用可更换的耐磨合金钢块，通过螺栓固定在剪臂基体上，磨损后可快速更换，降低属具的后期维护成本。实际作业时，操作手通过挖掘机手柄控制属具的回转与开合，先将剪臂开口对准混凝土构件边缘，

　　通过前端尖齿咬入构件表层，逐步加大油缸推力让颚板压入混凝土内部，通过持续的挤压让混凝土产生裂纹并碎裂，遇到内部钢筋时，通过前段剪切刃口将钢筋剪断，分离后的混凝土碎块可直接归堆用于后续再生破碎，剪断的钢筋可单独回收，整个作业过程无明火、低振动，符合城市绿色施工的管控要求。在结构建模过程中，需要重点验证各铰接点的运动干涉情况，确保剪臂开合到最大、最小角度时，油缸、连接架、剪臂之间不会出现碰撞，同时预留液压管路的布置空间，避免回转过程中管路出现过度弯折、拉扯。另外，属具的重心位置需要尽量靠近上部连接销轴，减少挖掘机小臂前端的偏载力矩，降低挖掘机工作装置的负载，提升作业时的整机稳定性。
