民用直升机乘员舱机身结构三维数模

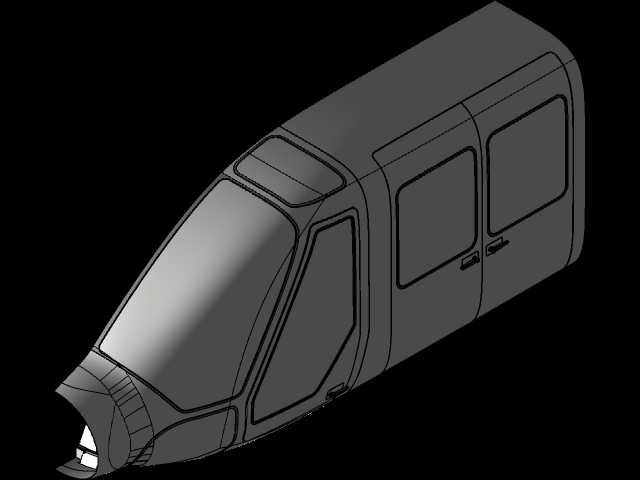

在通航飞行器的结构设计流程里，机身段作为整架直升机的核心承载基体，上接主减速器安装平台、旋翼传动基座，下连起落架固定支座、油箱挂载接口，前挡风挡安装框架衔接机头航电设备舱，后端则要匹配尾梁对接的同轴度公差，是整机组装阶段公差累积控制的核心基准段。本次呈现的机身结构数模，聚焦乘员舱段的一体化外形与安装接口设计，覆盖了从机头风挡过渡段到后舱乘客区的完整舱体轮廓，没有附带旋翼、动力、起落架等外围部件，可单独作为舱段级设计的基准参考件使用。

从实际应用场景来看，这类舱段结构既可以作为轻型民用直升机的量产结构设计参考，也能用于通航维修领域的替换件测绘建模基准，还可作为航模级飞行器的等比例放大设计参照，甚至在航空科普教具、VR飞行模拟场景的建模工作中，也能作为高精度外形基准使用。不同于军机的装甲强化、窄舱体设计，这个数模对应的是民用通航场景的宽体乘员舱布局，侧面设置了两扇推拉式舱门与三块观察舷窗，风挡区域采用大倾角曲面过渡，既能够降低前飞过程中的气动阻力，也能为正副驾驶提供足够的前方下视视野，满足低空作业时的目视观测需求。

设计思路上，这个舱段采用了半硬壳式结构的外形基准，数模里还原了蒙皮的曲面顺滑度，预留了门框、窗框的加强筋安装位置，舱门的铰链安装位、门锁卡扣的固定凸台都在外形面上做了精准的位置预留，不需要后续设计时再对蒙皮曲面做二次裁切破坏。机头段的曲面收敛弧度经过气动优化，从风挡下缘到机头雷达罩安装位的过渡没有折线拐点，能够避免前飞时在曲面处产生紊流，降低舱内的气动噪音。舱体内部的地板安装平面在数模里做了基准面标识，后续布置座椅、操纵机构、航电设备时，可以直接以该平面为高度基准，统一全机的安装高度公差。

从安装边界来看，这个舱段的前端对接面预留了风挡玻璃的安装止口，止口深度匹配常规航空层压玻璃的安装厚度，密封胶条的安装槽也在数模上做了等比例还原；后端的对接法兰为环形等厚结构，端面平面度公差控制在0.2mm以内，能够和尾梁段的对接面完全贴合，不需要额外做修配处理；下部的三个起落架安装凸台位置按照前三点式起落架布局设置，凸台的安装孔位同轴度预留了0.1mm的装配余量，能够抵消部分焊接或者铆接过程中的变形量；顶部的主减速器安装平台为平面结构，平面度满足传动部件的安装基准要求，避免旋翼运转时因为安装面不平产生额外的振动载荷。

细节设计上，侧面舱门的滑动轨道安装位沿着舱体侧面的曲面做了随形设计，轨道安装面和蒙皮曲面的间隙控制在5mm，既能够保证舱门滑动时不会和蒙皮发生剐蹭，也不会因为间隙过大导致飞行时产生风阻噪音。舷窗的安装止口采用阶梯式设计，内层用于固定玻璃，外层用于安装密封压条，能够在高空飞行时保证舱内的气密性，降低舱内压力泄漏的风险。整个舱体的曲面曲率连续，没有出现曲面褶皱、曲率突变的问题，后续做蒙皮铺层设计或者钣金成型工艺设计时，可以直接提取曲面作为加工基准，不需要再对曲面做修复处理。

在结构强度的设计考量上，门框、窗框位置的蒙皮厚度比普通蒙皮区域厚20%，这些区域是应力集中的高发位置，数模里通过曲面厚度的渐变处理，避免了厚度突变带来的应力集中问题，在日常起降、机动飞行时，这些位置能够承受舱门开闭、气压变化带来的反复载荷，降低结构疲劳开裂的风险。舱体底部的地板纵梁安装位沿着机身轴向布置，能够将起落架传递过来的着陆冲击载荷均匀分散到整个舱体结构上，避免局部载荷过大导致结构变形。
