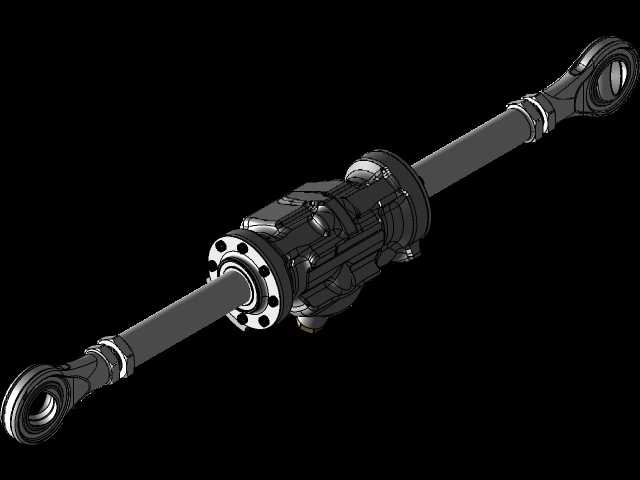

带关节轴承的线性促动执行机构结构

项目分类:通用机械零部件 发布时间:2021-10-29 ID:347339
  • 带关节轴承的线性促动执行机构结构

  在工业传动与执行场景里,这类两端带杆端关节轴承的线性促动结构,常被用于需要补偿安装偏差、传递轴向推拉力的工况中,比如自动化生产线的工位姿态调整、专用设备的执行端进给、工装夹具的夹紧动作驱动,甚至部分特种车辆的辅助操纵机构里,都能见到同构型的部件。不同于普通刚性连接的直线驱动部件,两端配置的杆端关节轴承可以在一定角度范围内自适应偏转,能够抵消安装面的平面度误差、设备运行过程中产生的结构微变形,避免传动杆因为附加径向弯矩出现卡滞、杆部弯曲或者连接部位疲劳断裂的问题,这也是这类结构在多自由度联动设备里被广泛选用的核心原因。

  从结构设计逻辑来看,中间的主体壳体是整个部件的承载核心,壳体上集成的法兰安装边预留了圆周均布的连接孔,既可以通过法兰将促动器固定在设备基座上,也能根据安装空间需求调整固定角度,适配不同方向的走线或者管路布局。壳体内部集成了将旋转运动转化为直线往复运动的传动副,输出杆与壳体之间设置了多级导向结构,保证伸出和缩回过程中杆体的同轴度,避免承受侧向力时出现运动卡顿。两端的杆端关节轴承采用内螺纹与传动杆端部连接,安装时可以通过旋转杆端轴承调整整体的安装长度,补偿装配时的尺寸链误差,调整到位后可以通过锁紧螺母固定相对位置,防止运行过程中连接松动。

  实际选型应用时,需要重点关注几个安装边界参数:首先是两端关节轴承的球心距,也就是部件在中位时的总长度,这个尺寸直接决定了安装支座的跨距设计,要预留足够的伸缩行程余量,避免运动到极限位置时出现顶死或者拉扯的情况;其次是关节轴承的最大偏摆角度,设计配套连接结构时不能超过这个角度限值,否则会造成轴承外圈的异常磨损,甚至出现球头脱出的风险;另外壳体法兰的安装孔分布圆直径、孔位大小,还有传动杆的外径尺寸,都需要和周边的防护套、限位开关安装位做干涉校验,尤其是在有防尘、防水要求的工况下,要给杆部的伸缩防护套预留足够的压缩和伸展空间,不能让防护套在运动过程中与周边结构产生摩擦。

  这类促动结构的受力特性也需要在设计阶段做充分校核,传动杆的杆径选择要匹配额定推拉力负载,避免长行程工况下杆体出现压杆失稳;中间壳体的连接法兰厚度要满足冲击负载下的强度要求,法兰与壳体结合处的过渡圆角要做应力释放处理,减少交变应力下的疲劳开裂风险。两端关节轴承的额定动载荷要高于实际工作负载的1.5倍以上,因为在设备启停、负载突变的瞬间,关节轴承会承受瞬时的冲击载荷,留足安全余量才能保证长期运行的可靠性。在日常运维层面,这类结构的关节轴承需要定期补充润滑脂,壳体内部的传动副也要按照运行周期做润滑维护,避免因为缺油出现磨损加剧、传动效率下降的问题。和不带铰接端的刚性促动部件相比,这种结构对安装精度的要求更低,适配的工况范围更广,尤其是在安装基座存在一定振动、或者联动部件存在小幅角度偏移的场景下,自适应的铰接结构能大幅降低装配调试的难度,减少后期运行的故障概率。
