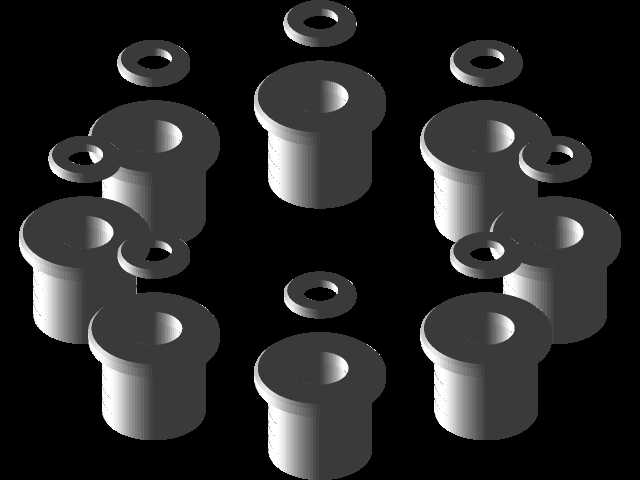

机械传动用同轴安装夹盘结构

　　这类夹盘结构多应用在需要同轴传递扭矩、同时实现轴向锁紧的传动场景中，常见于小型精密传动模组、工装夹具的旋转工位、检测设备的工件装夹端，也会配套在小型主轴的输出端做工件固定使用。从实际使用场景来看，它的核心作用是在旋转工况下，保证被夹持工件与主轴保持极高的同轴度，避免高速旋转时出现动平衡偏差，同时通过周向均匀分布的锁紧点位，提供均匀的夹持力，不会因为单点锁紧导致工件变形或者偏心。

　　设计这类结构的时候，首先要考虑的是安装边界的适配性，主体采用阶梯式圆盘结构，中心通孔为基准安装孔，需要和配套轴径采用过渡配合，保证装配后无径向窜动；外圈的环形凸台做了厚度方向的限位，装配时可以直接贴靠安装基准面，不需要额外调整轴向位置，能大幅降低装配时的调校难度。周向均匀分布的8个螺纹孔，是用来安装锁紧螺钉的，点位分布完全围绕中心孔做等角度均分，每颗螺钉的锁紧力可以均匀作用在被夹持件的端面上，不会出现局部应力集中的问题，这种布局也能保证在高速旋转时，每个锁紧点的离心力载荷一致，不会因为受力不均导致螺钉松动。

　　从功能特性上看，这个夹盘的分体式双层圆盘结构，内层盘负责和主轴配合定位，外层盘负责提供锁紧支撑，两层之间的配合面做了高精度的平面度处理，装配后贴合间隙控制在0.02mm以内，既可以传递足够的摩擦扭矩，也能避免长期使用后出现配合面磨损导致的精度下降。中心孔内的台阶结构，是用来做轴向定位的，被夹持的轴类工件插入后，轴肩会直接抵在台阶面上，保证每次装夹的轴向位置一致，在批量加工或者重复装夹的场景下，不需要重新调整工件的轴向尺寸，能有效提升装夹效率。

　　实际选型适配的时候，需要重点关注几个安装尺寸边界：首先是中心通孔的直径，必须和配套输出轴的轴径公差匹配，通常选用H7/k6的过渡配合，既保证装配时的同轴精度，也不会因为过盈量太大导致装配困难；其次是外圈的最大外径，这个尺寸决定了夹盘旋转时的安全空间，周边的结构件需要预留至少5mm的安全间隙，避免旋转时发生剐蹭；然后是安装孔的分布圆直径，这个尺寸要和被夹持工件的安装孔位完全对应，否则会出现螺钉无法装配的问题；最后是夹盘的整体厚度，这个尺寸会影响整个传动端的轴向总长，在做整体结构布局的时候，需要把这个厚度计算到轴向尺寸链里，避免出现轴向尺寸干涉。

　　在不同的应用场景下，这个夹盘的材质选择也有区别，普通工况下用45号钢做调质处理即可，硬度达到HB220-250就能满足常规的强度和耐磨要求；如果是用在有腐蚀环境或者轻量化要求的场景，可以换成6061铝合金做硬质阳极氧化处理，重量能降低三分之二，表面硬度也能达到HV400以上，满足耐磨要求；如果是高速旋转的工况，还需要对整个夹盘做动平衡校正，平衡等级达到G2.5以上，避免高速旋转时产生振动影响设备精度。

　　从结构设计的细节来看，夹盘的所有棱边都做了0.5mm的倒角处理，既可以避免装配时划伤操作人员，也能去除机加工产生的毛刺，保证装配面的贴合精度；螺纹孔的底部做了退刀槽处理，保证锁紧螺钉可以完全拧到底，不会因为螺纹孔底部的残留料导致螺钉锁不紧；两个圆盘的配合面做了磨削加工，表面粗糙度达到Ra1.6，保证两个盘面完全贴合，传递扭矩的时候不会出现相对滑动。

　　这类夹盘和传统的三爪卡盘相比，结构更紧凑，占用的径向空间更小，适合安装空间受限的小型传动场景，而且因为是固定点位锁紧，重复装夹的精度更高，不需要每次装夹都做找正操作，在批量生产的自动化工位上使用优势非常明显。它不需要复杂的调整机构，只需要拧紧周向的锁紧螺钉就能完成工件装夹，维护也非常简单，长期使用后如果出现磨损，只需要更换内层的定位盘即可，不需要更换整个夹盘，能有效降低使用成本。

　　在做三维建模的时候，需要重点保证周向安装孔的位置度公差，所有孔的位置度要控制在0.05mm以内，否则装配时会出现螺钉无法穿入的问题；中心孔和外圆的同轴度公差要控制在0.02mm以内，保证旋转时的同心度；两个端面的平行度公差控制在0.02mm以内，避免锁紧后出现工件倾斜的问题。建模时所有的配合尺寸都要标注清楚公差带，方便后续加工的时候直接按照图纸生产，不需要二次换算尺寸。
