多向拼接式方管连接模块化结构组件

　　这套多向拼接的方管连接结构，核心解决的是非标框架类搭建场景下的快速适配问题，日常在工业设备外围防护栏、小型工作站台架、实验室测试工装支架、展会模块化展架搭建这类场景里，传统焊接方管框架存在后期改造成本高、拆装转运困难、焊接位置易锈蚀变形的痛点，这套组件刚好能覆盖这类需要灵活调整框架布局的使用需求。

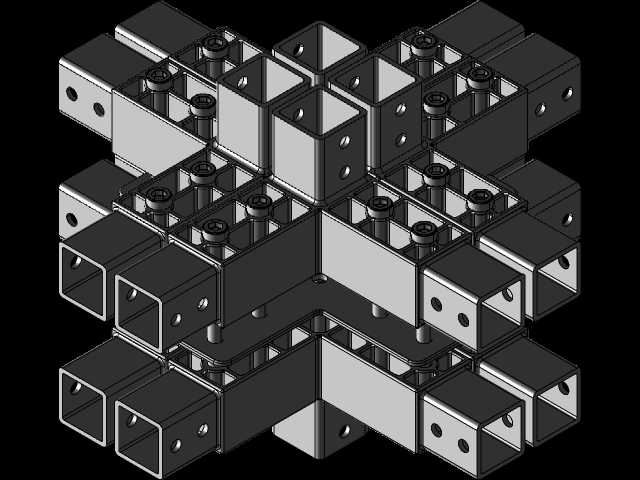

　　从实际功能特性来看，每个连接单元都预留了标准方管的插接位，相邻连接位之间通过带定位孔的连接片配合紧固件完成锁固，不需要在施工现场做焊接、铣削这类二次加工，只需要按照设计好的框架布局裁切对应长度的标准方管，将方管端部插入连接块的对应型腔，对准预装的螺栓孔拧紧紧固件即可完成单节点的固定，单节点可同时对接最多六个方向的方管，完全覆盖三维空间内X/Y/Z三个轴向的延伸需求，也支持斜向布局的拼接适配，连接片上的长圆孔设计还能补偿方管裁切时的长度公差，避免因为管材下料尺寸偏差导致节点无法装配的问题。

　　设计思路上没有采用传统的一体式多通接头结构，而是做了分体式的叠层设计，核心的十字连接基座作为受力主体，不同方向的连接块可以根据实际框架的走向需求选择装配，不需要在每个节点都配齐所有方向的连接位，能有效降低单节点的材料成本，同时分体结构的紧固件全部外露，后期需要调整框架结构、增减支撑横梁的时候，只需要拆卸对应节点的紧固件即可完成改造，不需要整体破坏原有框架结构，连接块的型腔内壁做了微小的拔模斜度，既能保证方管插入时的导向顺畅，也能在紧固件锁死时让型腔壁和方管外壁形成足够的抱紧力，避免框架受载时方管从接头内滑脱。

　　安装边界方面，这套结构适配的是行业通用规格的空心方管，连接块的外部轮廓尺寸比方管的外轮廓单边大出一个紧固件安装位的厚度，不会在节点位置形成过大的凸起干涉，相邻两个节点之间的方管长度最小可以做到连接块自身长度的两倍，不会出现相邻接头干涉无法装配的问题，节点处的紧固件全部采用标准内六角圆柱头螺栓，日常维护只需要常备对应规格的内六角扳手即可完成拆装，不需要特殊的专用工具。在承载表现上，单节点垂直方向的静载能力可以满足常规中小型设备机架的承重需求，连接片的厚度经过受力校核，在满装六个方向方管的情况下，不会出现连接片变形导致的节点松动，方管插入型腔的深度做了统一规范，保证每一段管材的插入深度都能达到足够的受力长度，避免因为插入深度不足导致的节点弯矩承载力不足问题。

　　实际使用中，这套结构还可以配合不同厚度的调整垫片，适配壁厚略有差异的同规格方管，不需要针对不同壁厚的管材单独开模制作连接接头，进一步降低了整套系统的使用成本，在需要频繁调整布局的生产线旁物料架、测试工位可调支架这类场景里，相比传统的焊接框架或者铝型材专用连接件，这套结构的零件种类更少，备库只需要储备核心连接基座、不同方向的连接块、标准紧固件三类零件即可，不需要储备多种规格的角件、端盖、专用螺母等零散配件，现场装配的效率也比铝型材框架更高，不需要预先在型材上预装螺母，直接裁切管材即可完成装配。
