6英寸NPS吉保军政府管道连接器结构

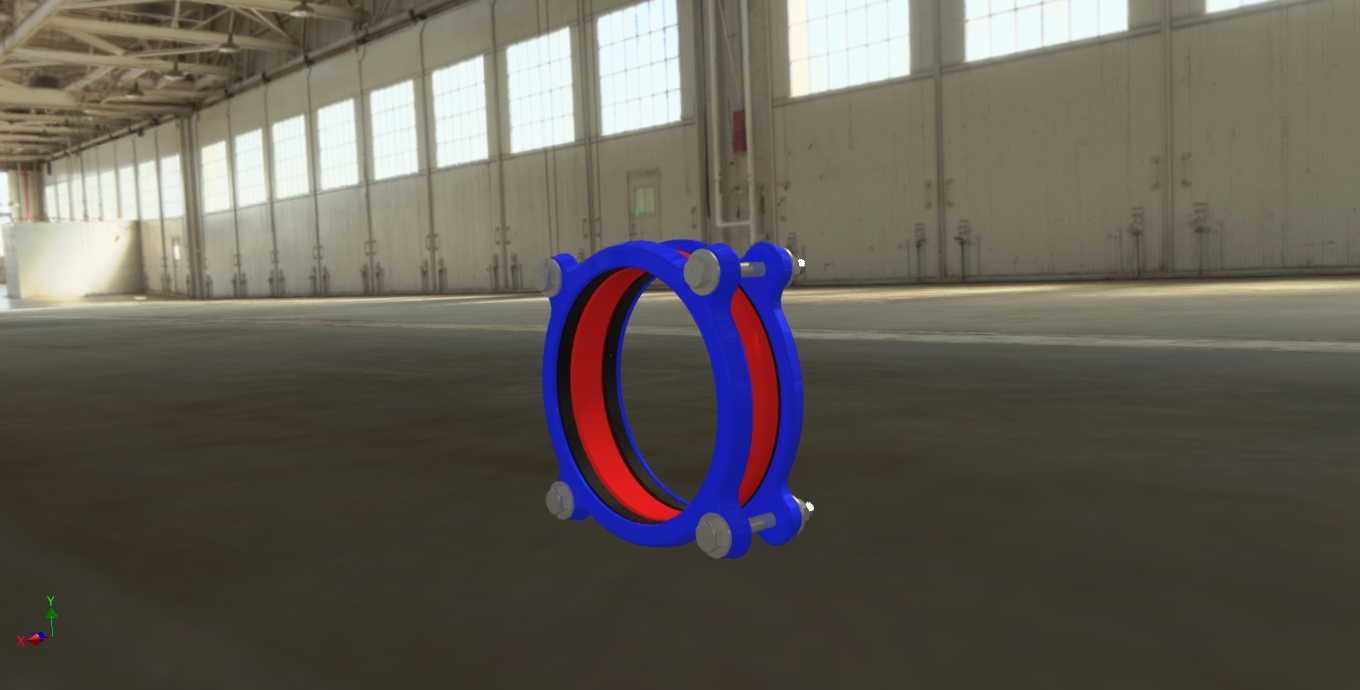

　　在市政给排水、长距离流体输送管线、工业工艺管道布设的现场作业场景中，这类环形管道连接构件的应用频次极高，尤其适配两端带法兰接口的6英寸公称通径管线对接需求，区别于传统焊接法兰的刚性连接形式，该构件采用双侧抱紧式结构设计，可在不改动原有管线法兰端面的前提下，快速完成两段管道的密封对接，大幅降低现场施工的动火作业需求，尤其适合老旧管线改造、应急管线抢修这类对施工时效要求高、作业空间受限的工况。从结构功能层面看，构件主体为环形承载框架，内侧嵌套整圈弹性密封胶圈，胶圈的截面弧度与对接管道的外壁弧度完全匹配，当周向均匀布置的紧固件逐步锁紧时，两侧的压环会同步向中间挤压密封胶圈，让胶圈产生均匀的径向形变，

　　完全填充管道外壁与连接框架之间的环形间隙，形成可靠的静密封结构，可耐受常规市政供水、工业循环水、低压流体输送场景下的工作压力，不会出现渗漏问题。设计阶段首先要明确安装边界的尺寸约束，6英寸NPS对应的管道外径有明确的工业标准公差范围，因此密封胶圈的内径设计预留了合理的压缩余量，既不会因为尺寸过紧导致管道穿装困难，也不会因为余量过大导致锁紧后密封比压不足；周向紧固件的布置数量经过受力核算，确保每个紧固点的压紧力可以均匀传递到整圈胶圈上，避免出现局部压紧力不足导致的渗漏点，同时紧固件的外露长度做了限位设计，防止锁紧过程中螺栓伸出过长干扰周边管线布设。实际安装作业时，无需对管道端面做高精度的坡口处理，

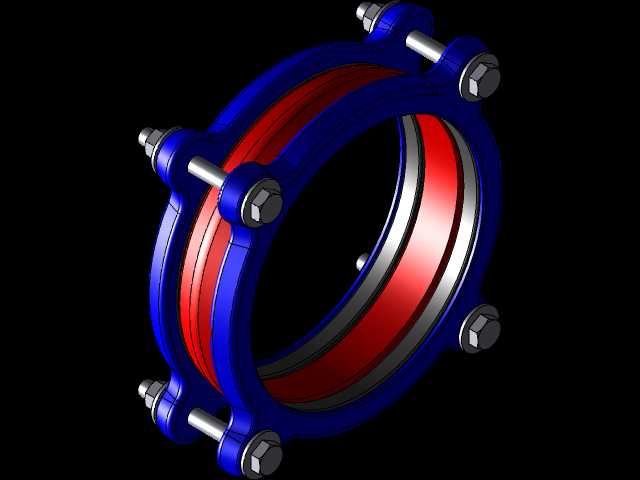

　　只需将两段对接管道的端面调整至同轴状态，预留符合要求的对接间隙，再将该连接器整体套在两段管道的对接位置，调整至两侧压环距对接缝的距离基本一致后，按照对角交替的顺序逐步锁紧周向螺栓，过程中可通过塞尺检查压环与主体框架的间隙均匀度，确保整圈密封受力一致，即可完成安装。相较于传统的法兰焊接连接，这种连接器允许两段管道存在微小的角度偏差与轴向位移，可抵消管线运行过程中因温度变化产生的热胀冷缩应力，避免应力集中导致的接口拉裂问题，同时后期管线维护拆解时，只需松开紧固件即可将连接器整体拆下，可重复使用，大幅降低后期维护的材料成本与作业时长。结构建模过程中，重点还原了密封胶圈的安装槽位、紧固件的铰接连接结构、压环与主体框架的配合导向面，

　　每个部件的装配间隙都参照实际工业产品的装配公差设置，可直接用于管线布设的装配干涉校验、连接节点的受力仿真分析参考，也可作为同类管道连接产品结构优化的设计参照，帮助设计人员快速评估不同管径下连接结构的尺寸适配性，减少重复建模的工作量。
