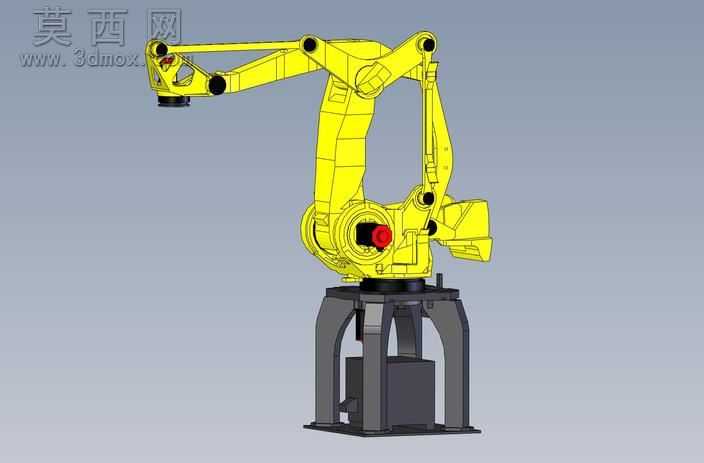

FANUC M-410iB/700码垛机械手三维设计

本模型为发那科M-410iB/700四轴码垛机械手的完整三维设计成果，整体建模过程严格遵循真实工业设备的尺寸比例与结构逻辑，还原了该款重载码垛机器人的全部核心构造。建模阶段从基座部分开始搭建，首先完成了落地式支撑底座的结构设计，底座采用框架式承力结构，预留了电气元件安装腔体与走线通道，保证底座既具备足够的结构刚性承载整机重量与作业负载，又能合理容纳内部驱动与控制组件。随后依次构建腰部回转机构、大臂摆动结构、小臂传动结构以及末端执行器连接法兰，每一处关节的铰接结构、传动连接位都做了精细化还原，清晰呈现了四轴机器人的运动自由度分布：腰部可实现360度水平回转，大臂与小臂配合完成垂直平面内的抬升、伸展动作，末端腕部可实现负载的回转调整，完全匹配码垛作业所需的运动轨迹要求。模型在结构设计上充分考虑了码垛工况的重载需求，臂体采用轻量化的箱型结构设计，在保证结构强度的同时尽可能降低运动部件自重，提升运动响应速度与负载能力，关节处的驱动单元安装位、限位结构都做了准确复刻，能够直观展现该款机械手的运动原理与传动逻辑。材质渲染阶段，对机器人主体臂体部分采用工业机器人标志性的亮黄色工程材质表现，还原真实设备的外观质感，底座部分采用深灰色金属材质体现承力结构的厚重感，关节处的传动部件、紧固件分别采用金属原色与黑色工程材质区分，不同部件的材质边界清晰，视觉层次分明，能够清晰区分各个功能组件。整体模型装配关系完整，无结构干涉问题，各运动部件的连接关系准确，可直接用于运动仿真模拟、码垛工作站布局设计、工业自动化方案展示等场景，能够帮助设计人员直观了解重载码垛机械手的结构组成，为码垛生产线的方案设计、设备选型提供直观的三维参考，也可作为工业机器人结构教学的演示模型，清晰展现四轴码垛机器人的构造特点与工作原理。
