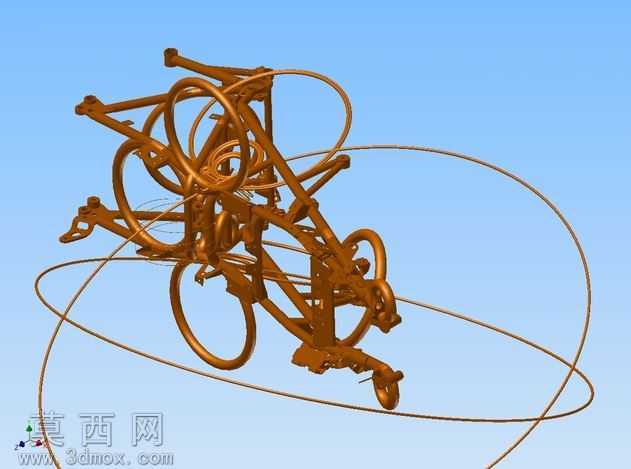

宝马摩托车金属车架结构三维建模作品

本作品为宝马摩托车配套的金属车架三维建模成果，建模阶段以实车车架的测绘参数为核心依据，依托三维建模软件完成全参数化结构搭建，全程遵循摩托车车架的力学承载逻辑与工业设计规范。建模过程中首先梳理车架的整体受力路径，从车头转向连接基座开始，依次搭建主梁支撑段、发动机安装挂载位、后摇臂连接枢轴、尾部乘员承载区的各段管材结构，每一处管材的弯折角度、管径参数、连接节点的位置都严格参照原厂车架的几何比例设定，确保各安装点位的同轴度、位置度符合实际装配要求，不存在结构错位、安装空间不足的问题。材质设置阶段针对车架的金属属性进行精细化调整，为金属管材赋予高反光的金属材质，调整材质的粗糙度、金属度参数模拟抛光金属车架的质感，同时在管材连接的焊接节点处做了细微的材质差异处理，还原焊接部位的真实质感，避免整体材质过于同质化失去真实感。渲染阶段采用影棚级布光方案，主光源从侧上方投射，勾勒出车架管材的轮廓线条与桁架结构的空间层次，辅助光源补充暗部细节，避免结构连接处出现死黑区域，充分展现车架桁架结构的力学美感，每一处管材的交叉连接、弯折过渡都清晰呈现。设计思路上，该款车架采用桁架式空间结构设计，通过多段异型金属管材的交叉焊接形成稳定的三角承载结构，在保证整体结构强度、满足行驶过程中抗扭转、抗冲击要求的同时，尽可能优化管材排布降低车架自重，车头部位预留了转向机构的安装空间，中部预留了发动机、油箱的挂载点位，后段预留了后摇臂、减震器、座椅的安装位置，所有结构衔接处都做了平滑过渡处理，既符合力学承载要求，也兼顾了机车的外观设计美感，完整还原了宝马摩托车车架的工业设计精髓。
