BNC同轴连接器插座结构三维设计

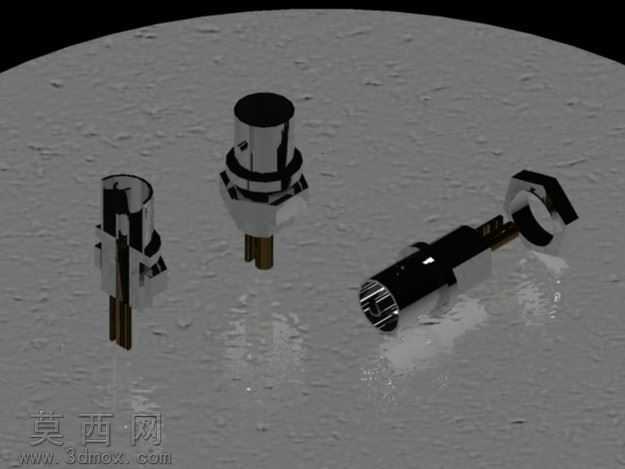

本次BNC连接器插座的三维设计，围绕射频同轴连接的实用需求展开，采用专业三维建模软件完成全参数化构建，完整还原了BNC接口的典型结构特征。建模过程中首先对BNC插座的核心功能模块进行拆分，分别构建外导体锁紧结构、中心接触插针、绝缘介质支撑、面板安装固定结构四个核心部分，每一部分的尺寸都严格参照通用BNC接口的行业规范设定，保证模型的尺寸精度符合实际生产的公差要求。外导体部分采用旋转凸台结合切除特征完成建模，还原了BNC接口标志性的卡口锁紧槽结构，槽位的角度、深度都经过精确校准，能够与标准BNC插头的卡销实现顺畅配合，同时建模时保留了外导体表面的防滑纹理细节，提升模型的真实感。中心接触插针部分采用细长轴类建模方式，还原了插针的接触端倒角、尾部焊线结构，插针与绝缘介质的配合间隙经过合理设置，既符合实际装配的公差要求，也保证三维模型的装配逻辑合理。绝缘介质部分采用耐高温绝缘材料的材质设定，建模时还原了介质件的定位卡槽结构，保证内外导体之间的同轴度精度。面板安装结构部分还原了六角锁紧螺母、安装垫片的细节，螺纹特征采用装饰螺纹线结合实体螺纹的混合建模方式，既保证模型显示效果真实，也控制了整体模型的文件大小。渲染阶段采用金属材质与工程塑料材质分层赋予，外导体部分赋予镀镍金属材质，调整材质的反射粗糙度参数，还原金属镀层的哑光金属质感；中心插针部分赋予镀金铜材质，调整高光参数体现贵金属的细腻光泽；绝缘介质部分赋予黑色工程塑料材质，调整漫反射参数体现塑料的哑光质感；安装螺母部分赋予锌合金镀铬材质，体现紧固件的金属质感。场景搭建采用灰色哑光地面作为承载，添加柔和的环境光与定向补光，避免金属表面出现过曝的高光区域，同时开启软阴影效果，让三个不同视角的BNC连接器模型呈现出自然的投影效果，清晰展示插座的正面卡口结构、侧面安装结构、尾部接线结构。设计过程中充分考虑BNC连接器的射频传输特性，在建模时保证内外导体的同轴度误差控制在合理范围内，还原了BNC接口50欧姆阻抗匹配的结构特征，模型既可以作为电子设备结构设计的接口参考件，也可以用于射频连接相关的教学演示场景，整体模型结构完整，细节丰富，材质表现真实，准确还原了BNC连接器插座的工业产品特征。
