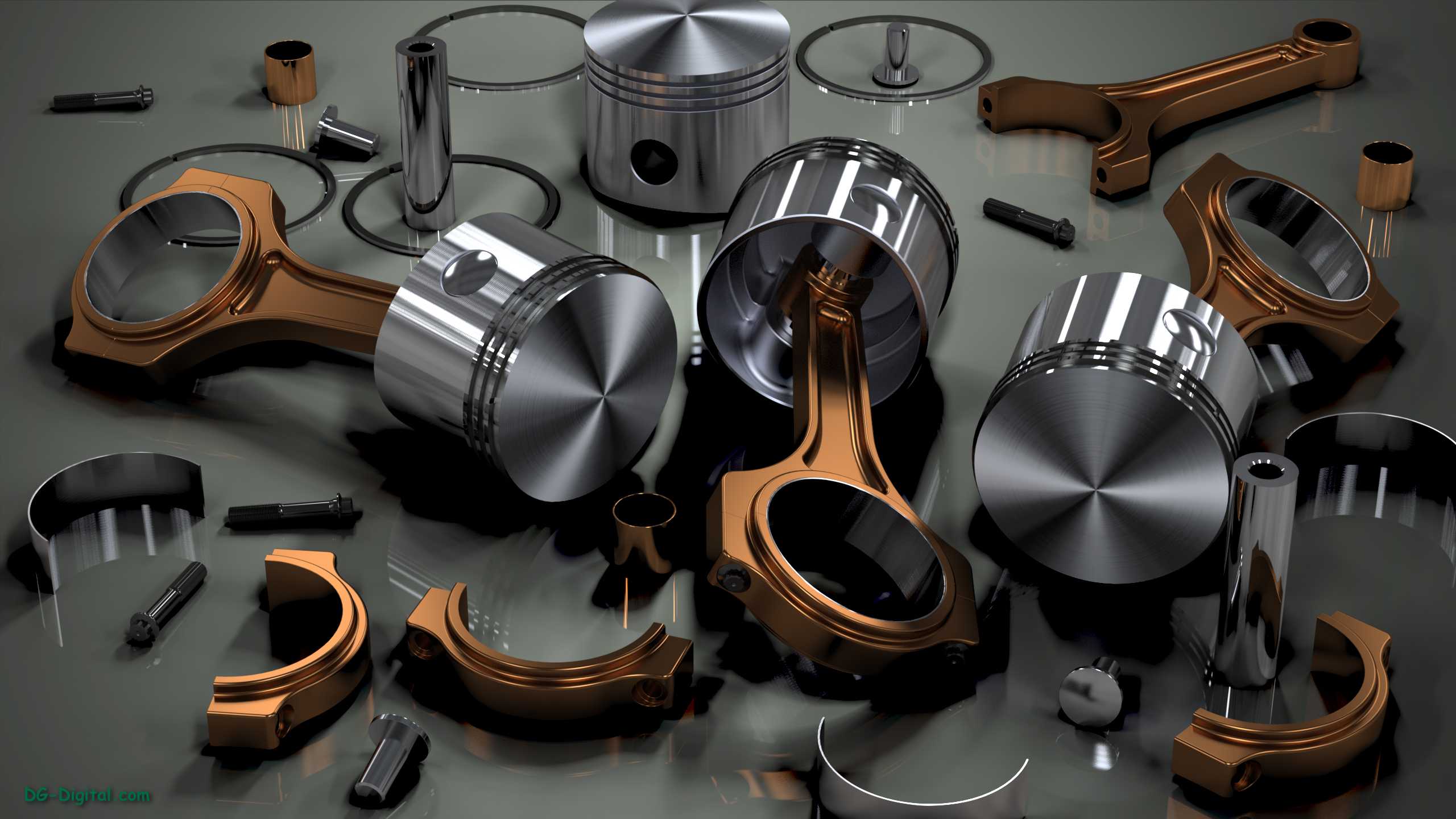

内燃机活塞连杆组核心组件结构展示

这套组件是往复式内燃机的核心运动传力单元，覆盖了活塞、连杆、活塞销、轴瓦、活塞环等整套曲柄连杆机构的往复运动部件，是内燃机实现热能到机械能转换的核心执行结构。从实际应用场景来看，这类组件广泛适配小排量四冲程汽油机的动力输出需求，可用于通用动力机械、小型乘用车辆、固定式动力机组的动力核心装配，也可作为内燃机结构教学、维修实训的拆解演示载体，帮助从业者直观理解曲柄连杆机构的运动配合逻辑。

从功能特性来看，活塞部分采用了典型的平顶活塞设计，顶面无复杂燃烧室凹坑，适配平顶缸盖的侧置或顶置气门燃烧室结构，活塞头部设置了三道环槽，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室内的高压燃气，避免压缩与做功行程的燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞裙部做了适配缸壁配合的型面设计，可在往复运动中维持活塞的运动姿态，避免侧倾敲缸，活塞内部的销座孔采用了加强筋结构，可承受做功行程燃气压力带来的冲击载荷，将活塞承受的气体作用力稳定传递给活塞销。

连杆部分采用了剖分式大头设计，大头端适配曲轴连杆轴颈的安装，配合分体式轴瓦实现与曲轴的转动配合，轴瓦表面的减摩层可在压力润滑条件下大幅降低转动摩擦阻力，同时承受连杆传递的爆发压力与惯性力；连杆小头端通过活塞销与活塞销座连接，小头内部设置有衬套安装位，可压入铜质衬套降低活塞销的转动磨损，杆身采用了工字形截面设计，在保证结构强度、抗弯曲抗扭转性能的前提下，尽可能降低组件自身的往复运动质量，减少高转速下的惯性载荷冲击。

从设计思路来看，整套组件的尺寸匹配严格遵循内燃机的配缸间隙要求，活塞的外径尺寸与对应缸径预留了合理的热膨胀间隙，避免发动机热态工作时活塞膨胀卡滞在气缸内；活塞销采用全浮式设计匹配，常温下活塞销与连杆小头衬套、活塞销座孔均存在合理配合间隙，工作状态下活塞销可在两个配合面间缓慢转动，使销的磨损均匀分布，延长组件使用寿命。连杆大头的剖分面采用平切口设计，适配小排量发动机的连杆轴颈尺寸，安装时可通过活塞环压缩器将带环的活塞顺利推入气缸，连杆盖通过定位结构与杆身精准对位，配合规定力矩的螺栓紧固，保证大头孔的圆度与圆柱度符合装配要求，避免轴瓦异常磨损。

从安装边界来看，整套组件的装配需要匹配对应行程的曲轴、对应缸径的气缸体，活塞在上止点位置时，顶面与缸体上平面的突出量或下沉量需符合设计值，避免出现气门碰撞活塞、压缩比异常的问题；连杆大头在曲轴旋转过程中，需与曲轴平衡块、缸体曲轴箱内壁预留足够的运动间隙，避免运动干涉；活塞环安装时需错开各环的开口位置，避开活塞销座方向与活塞主推力面，保证密封效果。轴瓦安装时需确认油道孔与连杆、缸体主油道的对位，保证压力润滑油能够顺利到达摩擦表面，形成稳定的润滑油膜。整套组件的运动配合精度直接决定了内燃机的动力输出效率、运转平顺性与使用寿命，设计过程中对各部件的形位公差、表面粗糙度、材料热处理性能都有明确要求，活塞采用共晶铝合金材料实现轻量化与导热性的平衡，连杆采用调质合金钢保证强度与抗疲劳性能，轴瓦采用钢背减摩合金层兼顾承载能力与减摩性能，各部件的公差配合需满足量产装配的互换性要求，无需额外修配即可完成组装。
