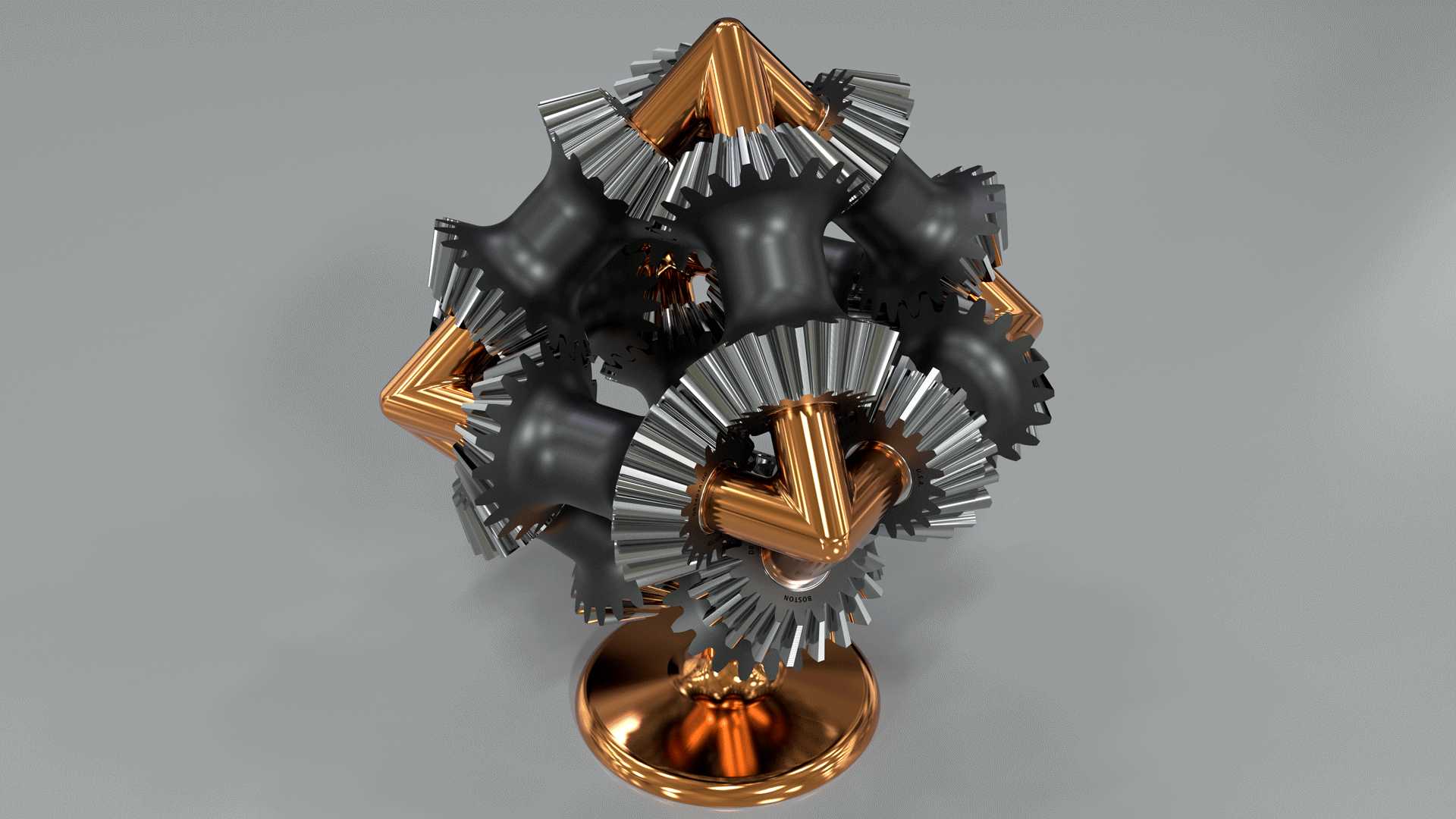

这套多锥伞齿轮组合啮合结构,核心应用场景覆盖多轴空间交错传动的设备布局需求,常见于需要在有限安装空间内实现多方向动力分流、换向传递的机械系统中,比如多工位工装的动力分配模块、紧凑型传动箱的换向单元、特殊构型的演示类传动教具,都能见到这类多锥齿轮啮合结构的实际落地。从实际用途来看,这套结构打破了常规单对锥齿轮仅能实现两轴交错传动的局限,通过多组伞齿轮沿空间对称点位的排布,能够同时向多个垂直、倾斜方向传递扭矩,不需要额外增加中间传动换向构件,就能实现单输入多输出的动力传递效果,在空间局促、传动方向要求复杂的设备里,能大幅压缩传动单元的整体占用体积,减少不必要的传动损耗。从功能特性上看,所有啮合齿面均按照标准齿形参数修形,齿侧间隙控制在合理装配公差范围内,多组齿轮同步啮合时不会出现卡滞、传动干涉问题,运转过程中齿面接触应力分布均匀,能够承受稳定的持续扭矩输入,不会出现单齿过载崩损的情况。设计思路上,首先确定空间多轴输出的点位分布,以中心对称的空间构型为基础,每一组锥齿轮的安装轴线都交汇于整体结构的几何中心,保证所有啮合副的节锥顶点完全重合,这是锥齿轮正确啮合的核心前提;之后逐组匹配每个锥齿轮的模数、齿数、齿顶高系数等参数,确保相邻齿轮的传动比匹配,转动过程中所有齿轮的角速度关系符合设计预期,不会出现转速冲突导致的齿面刮蹭;最后对支撑基座的构型做适配设计,每个齿轮的安装轴位都预留了轴承安装位,保证齿轮转动时的径向、轴向跳动量控制在公差允许范围内,同时基座的外形顺着齿轮排布的轮廓做收束,没有多余的外凸结构,避免和周边设备构件产生安装干涉。外形尺寸与安装边界方面,整体结构呈对称类多面体构型,底部设置有独立的支撑安装座,安装座上预留了标准的螺栓固定孔位,可直接固定在设备的安装基板上;整体结构的最大外轮廓尺寸适配紧凑型传动舱的安装空间,所有齿轮的齿顶圆外沿距离安装基准面的高度、相邻齿轮外沿的最小间隙都经过校核,安装时不需要额外对周边构件做避让裁切,输入轴端预留了标准的轴连接接口,可直接连入动力输出端,各个输出轴端也预留了传动连接件的安装位,能够直接对接后续的执行构件。实际装配过程中,需要先逐组调整每对锥齿轮的啮合侧隙,通过轴端的调整垫片控制齿面接触印痕的位置,确保接触印痕位于齿面中部区域,避免偏载导致的齿面异常磨损;所有齿轮装配完成后需要做手动盘车测试,转动输入轴时所有输出轴都应转动顺畅,无卡滞、异响问题,之后再注入适配的润滑脂,保证长期运转时齿面的润滑效果。这类多锥齿轮组合结构相比常规的齿轮传动单元,最大的优势是空间利用率高,不需要复杂的中间传动构件就能实现多方向动力传递,在一些特殊构型的专用设备、科普演示装置、紧凑型多输出传动系统中,能够有效简化整体传动链路,降低设备的整体装配复杂度,同时减少传动环节的功率损耗,提升整套传动系统的运行稳定性。
- 上一篇:蒸汽机飞球调速器青铜阀体机加工结构
- 下一篇:镂空立方体内置滚动球体创意结构
- 全部评论(0)
- 模板大小 524.65 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Parasolid,SOLIDWORKS,STEP / IGES,Snagit,Rendering,Snagit,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类 齿轮
