径向引擎配套密封机油盖结构设计

在航空类径向活塞发动机的整机配套部件中，机油盖属于体积占比极小但功能优先级极高的密封类附属零件，其安装位置位于引擎曲轴箱的机油加注口端面，核心作用是封闭加注通道，避免引擎运行过程中曲轴箱内的机油蒸汽外泄、外界粉尘与水汽侵入机油循环回路，同时维持曲轴箱内部的压力平衡边界，是保障润滑系统稳定运行的关键小部件。

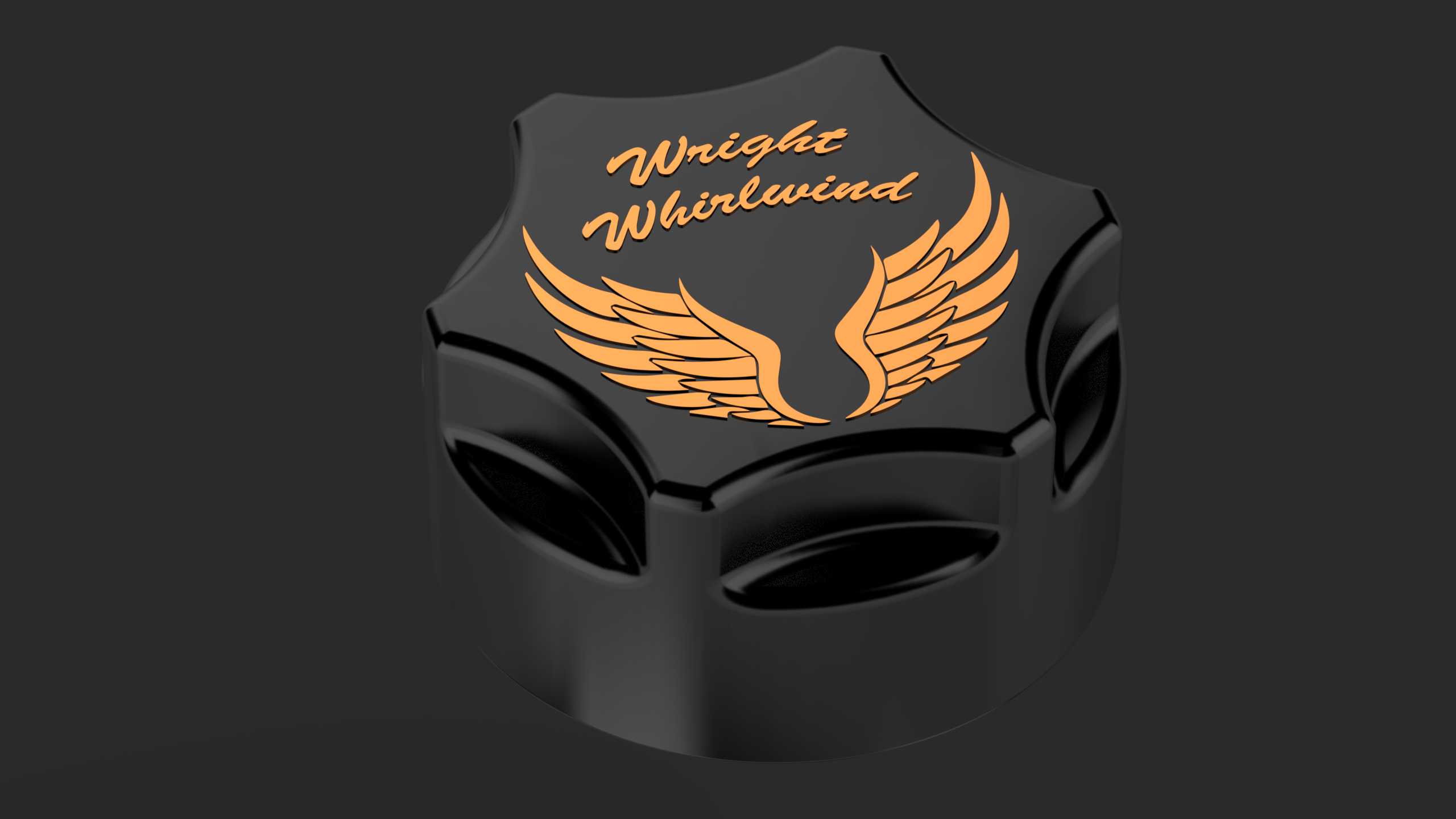

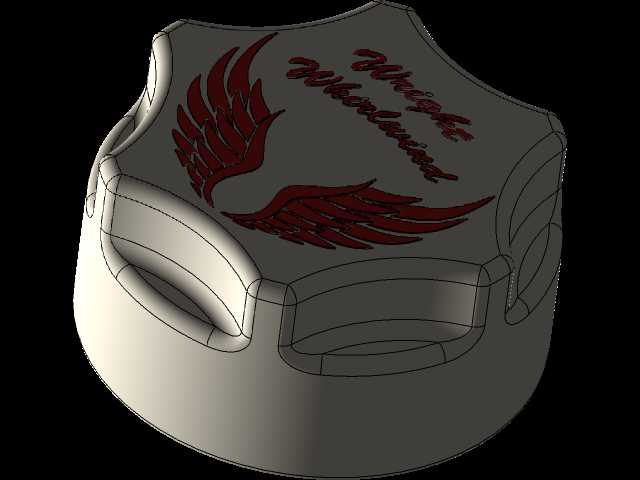

从实际工况适配角度出发，径向发动机多应用于轻型通航飞机、复刻类古典航空动力装置，这类引擎的运行工况存在振动幅值大、环境温差跨度宽、维护拆装频次高的特点，因此机油盖的设计不能仅满足基础的密封需求，还要兼顾拆装操作的便利性、长期振动下的防松可靠性、以及外观与复古类引擎整体风格的匹配度。这款机油盖的外形采用了多棱边的防滑握持结构，摒弃了传统圆形机油盖需要借助扳手拧紧的设计思路，棱边的弧度经过反复适配，能够让维护人员在戴厚帆布劳保手套的状态下，依然可以获得足够的握持摩擦力，徒手完成拆装操作，不需要额外配套专用工具，适配外场快速维护的场景需求。

密封结构的设计上，这款机油盖的内侧预留了标准的环形密封槽，可适配耐油橡胶O型圈的安装，密封槽的深度与宽度按照径向引擎常用的加注口螺纹尺寸匹配，拧紧后O型圈的压缩量控制在合理区间，既可以保证-40℃到120℃的工作温度区间内密封面不出现渗漏，也不会因为压缩量过大导致O型圈过早出现永久变形失效。盖体的下部设置了与加注口适配的外螺纹结构，螺纹的公差带按照通用内燃机加注口的通用标准选取，能够与同规格的径向引擎机油加注口直接互换，不需要对原有引擎的加注口结构做任何修改，具备良好的配件互换性。

外形细节的处理上，盖体顶面做了平整的标识区域，可根据引擎的实际型号做激光蚀刻或者丝印标识，不会因为长期的油污附着、擦拭清洁导致标识模糊脱落。盖体的所有外露棱边都做了R0.5以上的圆角倒钝处理，避免拆装过程中划伤维护人员的手部，也不会在引擎运行振动过程中与周边的管线、附件发生剐蹭磨损。从安装边界来看，这款机油盖拧紧后突出加注口端面的高度控制在合理范围，不会与周边的点火线束、气门摇臂室罩盖等部件产生运动干涉，盖体的最大外径也经过核算，预留了足够的扳手操作空间，即便在引擎周边附件布置密集的情况下，也能顺利完成拆装操作。

在材料选型的适配层面，这款机油盖的结构可适配铝合金压铸成型或者高强度工程塑料注塑成型两种工艺方案：选择铝合金材质时，可做硬质阳极氧化表面处理，提升耐油污腐蚀能力与表面耐磨性能，适配长期高频次拆装的使用场景；选择高强度耐油工程塑料时，可降低零件自重，同时具备更好的绝缘性能，避免与金属加注口之间产生电化学腐蚀，适配沿海高盐雾、高湿度的使用环境。两种材料方案下的结构强度都经过校核，在引擎最大振动工况下不会出现盖体开裂、螺纹滑牙的失效问题，密封面的平面度公差控制在0.1mm以内，保证密封压力均匀分布。

从实际使用的场景延伸来看，这款机油盖除了适配航空类径向活塞发动机之外，也可经过 minor 的尺寸调整后，适配同结构的摩托车径向引擎、小型通用动力径向汽油机的机油加注口使用，结构本身的拓展性较强。设计过程中特意规避了特殊的专利结构，所有的尺寸参数都遵循通用内燃机配件的互换性标准，不需要开专用的加工模具即可通过常规的数控铣削工艺完成小批量加工，适合复古航空引擎修复、小型自制航空器动力改装等场景的配件配套需求。在细节结构的优化上，盖体内部还预留了简易的机油液位标尺安装卡槽，可根据使用需求加装集成式机油尺，不需要额外在曲轴箱上开设液位检查孔，进一步简化了引擎的外部结构，减少了潜在的渗漏点。
